| ブランド名: | Sinuo |
| モデル番号: | SNQC1007B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20 sets/month |

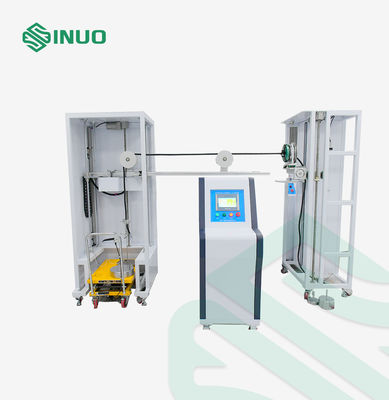

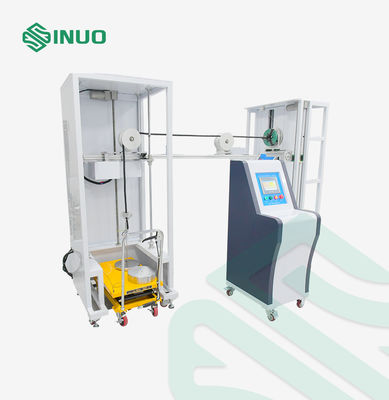

電気自動車の充電ステーションのケーブルアンカージ 引力とトルク試験装置
遵守された基準と条項
IEC 61851-23:2023第11項に従って設計および製造されている.6.102 と図 110,図 111 と表 114
製品 oビュー
この装置はPLC制御とモーター駆動を採用している.重さは安定した引力を行使し,重量とトルクアームの組み合わせによってトルクが生成される.システムでは,引力適用数とトルク試験期間を設定できます.試験終了後,装置は自動的に停止します.電気自動車の充電コネクタケーブルの最大容量移動は,標準で指定された限界を超えてはならない.この装置は,異なるケーブル長さの充電銃を装着した充電ステーションサンプルと互換性があります.
装置の柔軟なコードアンカーは,端末の電導体を引き力とトルクから解放しなければならない.この装置は,EVのAC/DC充電ステーションのコードアンカーやケーブル固定装置が,指定された引き力とトルクに耐える能力をテストするために使用されます..

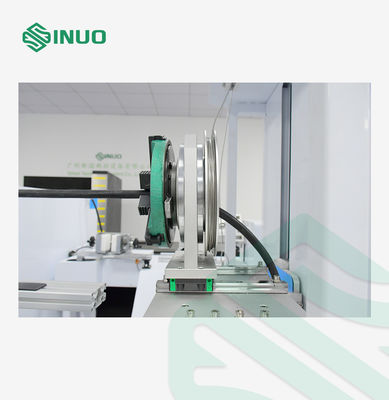

引力は,変な車輪メカニズムを動かすモーターを使用して実現される.モーターの速度は,引力が毎回正確に適用されることを確保するために調整可能である.引力期間を監視する機能が装備されています.トークは,モーター駆動のトレイによって適用され,重さを上げます.時間に達すると,トレイは自動的に引き上げ重量をリセットし,トークの適用を終了します.
技術パラメータ
| 引く 適用 | 160N,200N,240N,250N,500Nの仕様を満たすため,重量を重ねる |
| トークを適用する | 0.6N·m,0.7N·m,1.4N·m,2.7N·m,5.4N·m,11.0N·m,16.3N·mの仕様を満たし,重量を重ねることで実現 |

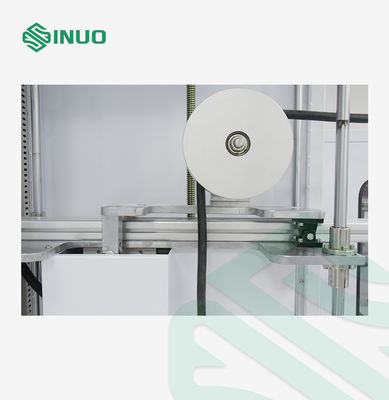

| トークホイール | R100mm(Ф200mm) ±0.5mm |
| 張力周波数 | 1回/秒,実際の引力時間は電気信号で検出されます. |
| 引くサイクル | 1-999999サイクル,プリセット可能で,デフォルトは100±1サイクル |
| トルクを施す時間 | 0-99H59M59S,プリセット可能 |
| 停電防止 | 電源を消すデータストレージメモリ機能 |
| 固定装置 | ユニバーサル・クランプ 1セット |
| 重量マッチング選択表 | |
| 追加構成 | 装置は,固定装置の高さが 500 mm から 1200 mm (すなわちケーブル出口位置) まで調整可能で,異なるケーブル出口位置を持つ充電ステーションの試験要件を満たす. |
詳細
