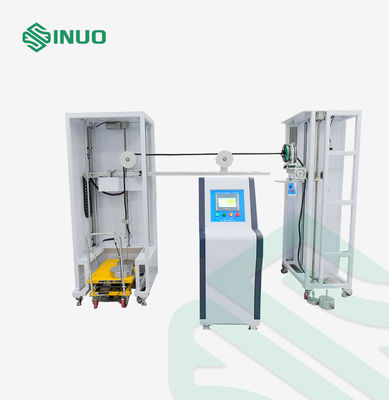

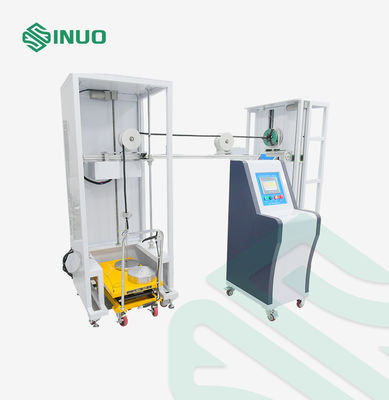

充電ステーション用ケーブルアンカレッジ引張力およびトルク試験装置
準拠規格と条項
IEC 61851-23:2023の11.6.102項および図110、図111、表114に従って設計および製造されています。
製品の概要サンプルと制限：電気自動車ACおよびDC充電ステーション
試験目的：器具のフレキシブルコードアンカレッジは、端子における導体を引張力とトルクから解放する必要があります。この装置は、EV AC/DC充電ステーションのコードアンカレッジまたはケーブル固定装置が、指定された引張力とトルクに耐える能力を試験するために使用されます。
試験原理：引張力は、偏心ホイール機構を駆動するモーターを使用することによって実現されます。モーター速度は調整可能で、毎回正確に引張力が加えられるようにします。引張力持続時間の監視機能を備えています。トルクは、重りを持ち上げるモーター駆動のトレイによって加えられます。時間が来ると、トレイは自動的に持ち上げられた重りをリセットし、トルクの印加を終了します。
技術パラメータ
試験内容
| EV充電ステーションケーブル引張およびトルク試験 | 装置構造概略図 |
| 制御操作モード | |
| PLC自動制御、タッチスクリーン操作 | 駆動方式 |
| 電気 | 引張力の印加 |
| 160N、200N、240N、250N、500Nの仕様に対応し、重りの重ね合わせによって実現 | トルクの印加 |
| 0.6N·m、0.7N·m、1.4N·m、2.7N·m、5.4N·m、11.0N·m、16.3N·mの仕様に対応し、重りの重ね合わせによって実現 | トルクホイール |

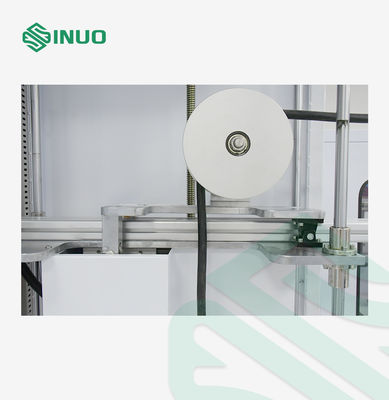

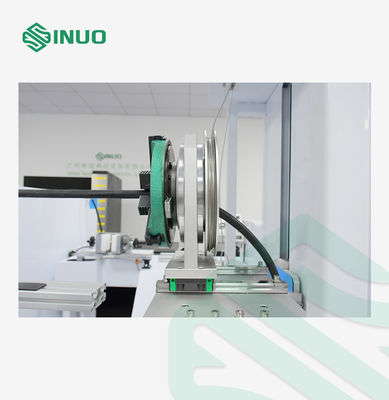

| R100mm（Φ200mm）±0.5mm | 引張周波数 |
| 1回/秒、実際の引張時間は電気信号によって検出されます | 引張サイクル |
| 1～999999サイクル、プリセット可能、デフォルトは100±1サイクル | トルク印加時間 |
| 0～99H59M59S、プリセット可能 | 停電保護 |
| 停電データ保存メモリ機能付き | 固定具 |
| ユニバーサルクランプ、1セット | 詳細 |
