| ブランド名: | Sinuo |
| モデル番号: | SN553-EV440VT2012SMW-GP VCSusb-2 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 Sets Per Month |

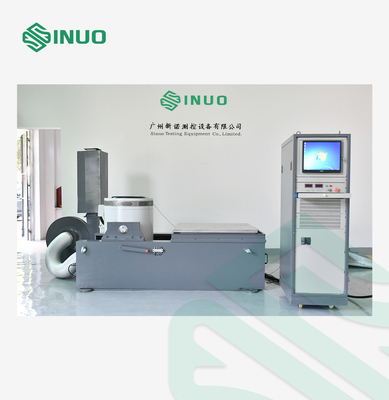

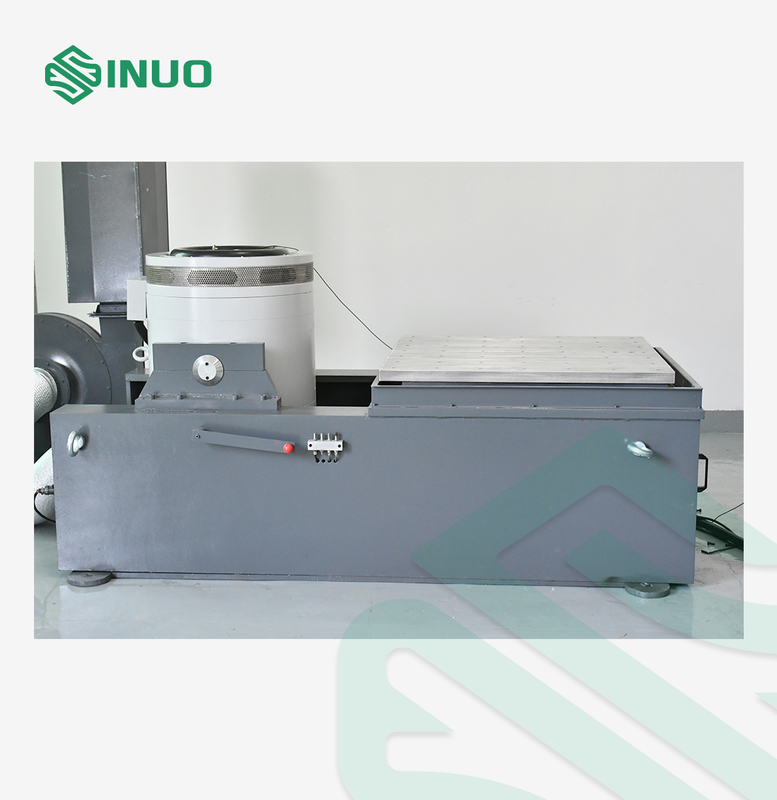

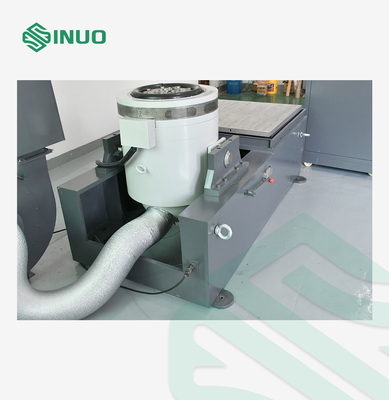

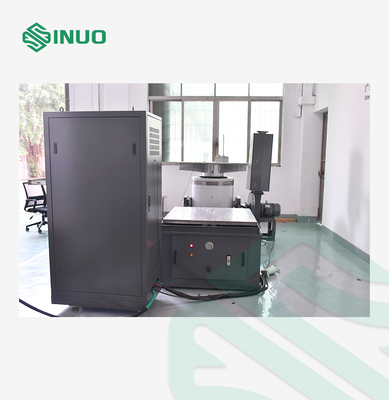

ランダム振動試験システム シヌススイープ 電磁振動試験機
遵守された基準と条項
国内および国際基準,GB,GJB,UL,JIS,DIN,ISOなど,あなたのために製品の品質を証明することができます,BS,MIL,IECとASTM
製品概要
SN553-EV440VT2012SMW-GPを導入し,部品の絶対的な信頼性を求める製造者向けに設計された高性能の電磁振動テストシステムです.航空宇宙部品を検証しているかどうかこのシステムは,GB,GJB,MIL,ISO,IEC,ASTMなどの国際基準の遵守を保証します.
このオールインワンソリューションは 高性能の電磁振動器 スマートなセンターシステム デジタルパワーアンプと 最先端の振動コントローラを 統合しています繰り返し性1~3000Hzの周波数範囲でシヌススイープ,ランダム,ショックテストなどの現実の振動をシミュレートします.
安全性や耐久性 規制の承認を目的として 設計するかどうかは別として このシステムは 他の製品が失敗するときに 製品が繁栄することを保証します
テクニカルパラメータ
| 最大シヌソイド刺激力 | 4000Kg.fピーク |
| 最大 ランダム な 刺激 力 | 4000Kg.f rms |
| 最大衝撃刺激力 | 8000Kg.fピーク |
| 周波数範囲 | 1~3000 Hz |
| 最大移動量 | 100 mm p-p |
| 最大速度 | 2.0m/s |
| 最大加速 | 100G ((980 m/s2) |
| 第一の重鳴周波数 | 2500 Hz±5% |
| パイロード | 1000kg |
| 振動隔離周波数 | 2.5 Hz |
| 移動コイル直径 | フ440 mm |
| 移動コイル重量 | 60kg |
| 流量漏れ | <10ガウス |
| 許容される異常モメント | > 500Nm |
| 設備の大きさ | 1400mm×980mm×1230mm (垂直拡張プラットフォームを除く) |
| 機器の重量 | 2800Kg |
| LA-40Kデジタルスイッチングパワーアンプ | |
| 出力 | 50KVA |
| 出力電圧 | 110Vrms |
| 出力電流 | 500Arms |
| SNR | ≥70dB |
| 増幅器のサイズ | 910mm×620mm×2050mm |
| サーボ保護システム | |
| 機能 | 温度,風圧,過圧,過電圧,過電流,入力の低電圧,外部故障,制御電源,論理故障,入力の相損失 |
| デジタル振動制御器 VCSusb-2 | |
| ハードウェア構成 | 2つの同時入力チャンネル,1つの出力チャンネル |
| 制御機能モジュール | シヌス ランダム クラシックショック |
| コントロールコンピュータ | オリジナル・ブランドのコンピュータとLCDモニター |
| ソフトウェア | 英語操作,時間領域と周波数領域分析,信号源,シナス周波数スイープ分析,など. それは自動的にWORDテストレポートを生成することができます.それは表示することができます,信号とデータを保存するテストパラメータと分析機能を設定します. |
| 速度センサー LTE C04A07 |
周波数範囲: 1-8000Hz 感度: 30mv/g 温度範囲: -40〜160°C |
