| ブランド名: | Sinuo |
| モデル番号: | SN444 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |
防水試験機 IPX3 IPX4 試験システム 振動チューブ雨試験装置
準拠規格と条項
IPX3～4 振動チューブ試験システムは、IEC60529:2013 に従って設計および製造されています。
製品概要
IPX3～4 振動チューブ試験システムは、IEC 60529:2013 に完全に準拠して設計されており、電気および電子製品の IPX3 および IPX4 の防水保護レベルを試験するために特別に開発されました。

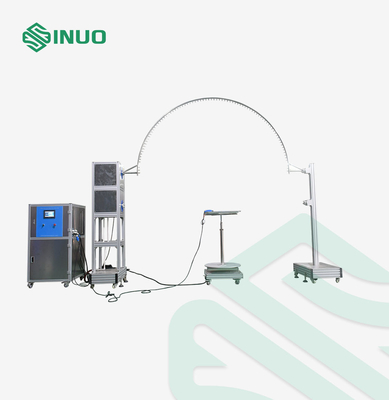

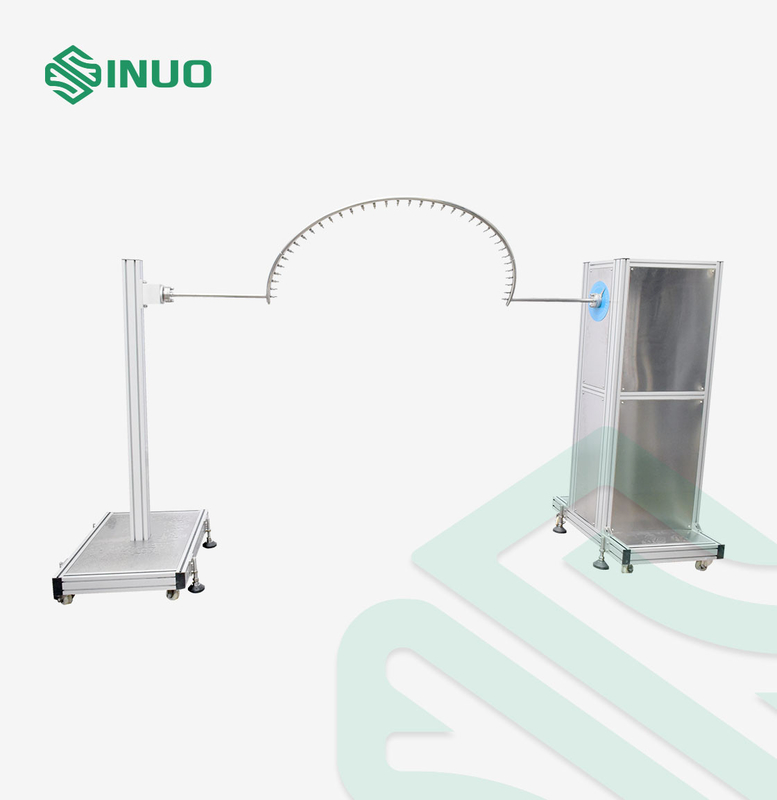

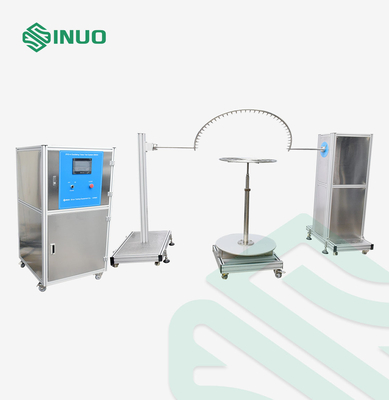

この完全な試験ソリューションには、電動振動チューブスイング機構、R200mm から R1600mm までの完全な振動チューブセット、試料ターンテーブル、インテリジェントな給水および制御キャビネットが含まれています。

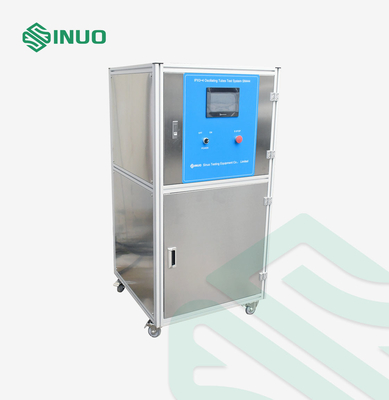

インテリジェント制御システムは、給水タンク、ウォーターポンプ、PLCコントローラー、周波数コンバーター、流量計を備えており、信頼性が高く再現性のある試験のために、正確でプログラム可能な流量制御を保証します。
これは、品質保証および認証ラボにとって不可欠なツールであり、製品が国際的な防水規格に適合していることを保証します。
技術パラメータ
|
項目 |
パラメータ |
|---|---|
| 給水 | 流量 >10L/min ±5%、ろ過ユニット付きの清浄水 |
| 振動チューブサイズ | R200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mm (ステンレス鋼) |
| 針穴径 | Φ0.4mm |
| 穴間の包含角 | IPX3: 120°、IPX4: 180° |

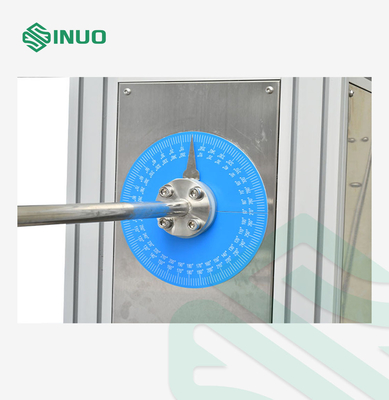

| 振動チューブスイング角度 | 最大 ±175° プリセット (IPX3: 120°、IPX4: 360°* — *360° はターンテーブルでは実現できません) |
| 降雨速度 | IPX3: 4秒/回 (2×120°)、IPX4: 12秒/回 (2×360°) |
| 穴あたりの水流量 | 0.07 L/min/穴 (チューブサイズと穴数に基づいて設定) |
| 試験時間 | プログラム可能: 1～99999 秒 |
| 圧力計範囲 | 0～0.25 MPa |
| ターンテーブル | 直径: Φ600mm、速度: 1r/min、耐荷重: ≤50kg |
| 設置場所の要件 | 専用の防水試験室; 照明と排水設備を備えた平らな地面; 10A 防水漏電遮断器またはソケット |
| 電気制御 | PLC & タッチスクリーン |
| 機器電源 | AC 380V、50Hz、4KW |
| サンプル電源 | AC 220V、10A |
詳細
