| ブランド名: | Sinuo |
| モデル番号: | SN553-EV211VT30VCS-2 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |

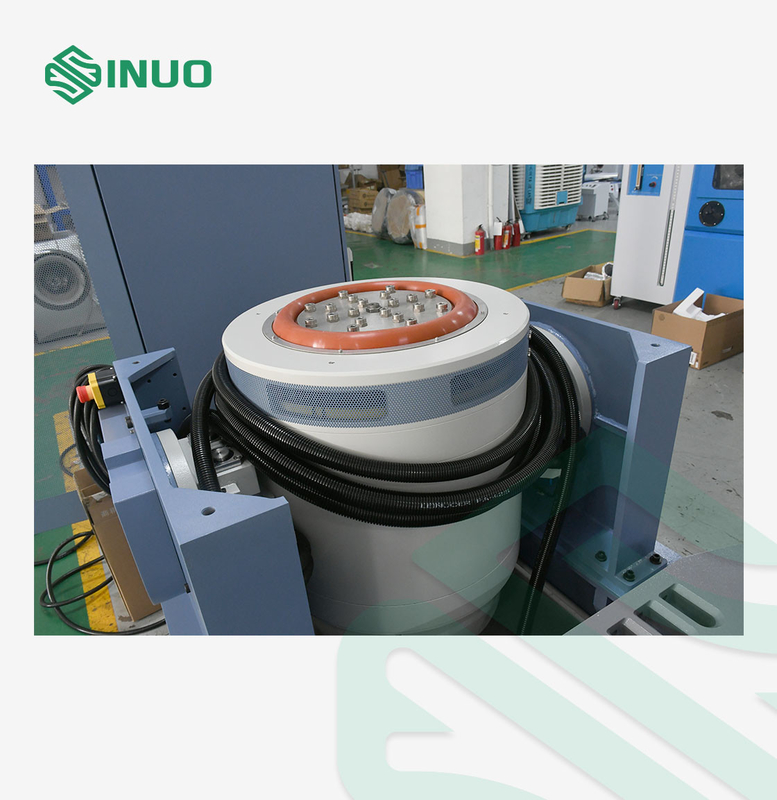

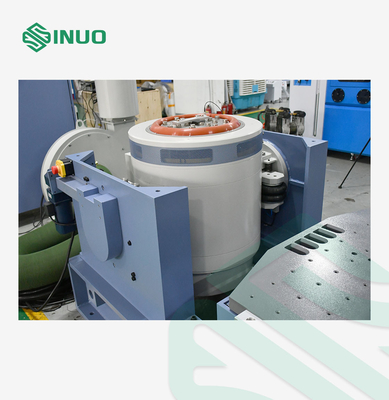

EV部品用垂直電磁振動試験システム
準拠規格と条項
Sinuoは、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTM、IEC62133、UN38.3、UL2054、IEC 60086、ECE R100など、国内外の規格に基づいて、お客様に完全な励起および試験スキームを提供し、製品の品質を証明します。
製品概要
自動車、航空宇宙、電子機器、産業分野における精密振動シミュレーション向けに設計
この高性能電磁振動試験システムは、重要なコンポーネントの現実世界の機械的衝撃、振動疲労、輸送環境をシミュレートするように設計されています。 EVバッテリーパック、自動車制御ユニット、航空電子機器、回路基板のいずれをテストする場合でも、このシステムはISO、MIL-STD、GB、およびASTM規格の下で製品の耐久性と信頼性を保証します。
主な特徴と利点
広範囲な周波数（1～3300Hz）：オプションで最大10,000Hzまで拡張可能な正弦波、ランダム、および古典的な衝撃試験をサポート。
高励起力：1000Kgf（正弦波＆ランダム）、2000Kgf（衝撃）、最大300kgの重量物に適しています。
大変位能力：51mm（p-p）、高強度の衝撃のシミュレーションが可能。
高加速度：最大100G、厳格な信頼性検証をサポート。
デジタル振動コントローラー（VCS-2）：インテリジェントなテストソフトウェアを備えたDSPプロセッサによるリアルタイムクローズドループ制御。
迅速なレポート生成：カスタマイズ可能なテストパラメータと視覚データを含むWord/PDFでの自動エクスポート。
高度な保護システム：過電圧、過電流、温度、変位、および論理障害に対する安全性を内蔵。

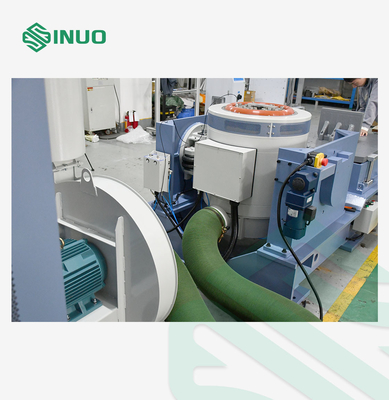

ノイズ制御冷却システム：熱管理のための強化されたエアフロー（18m³/分）を備えたB402サイレンスファン。
技術パラメータ
| A11S24電磁励起発生器パラメータ | |
| 最大正弦波励起力 | 1000Kgfピーク |
| 最大ランダム励起力 | 1000Kgf rms |
| 最大衝撃励起力 | 2000Kgfピーク |
| 周波数範囲 | 1～3300 Hz |
| 最大変位 | 51 mm p-p |
| 最大速度 | 2.0m/s |
| 最大加速度 | 100G |
| 一次共振周波数 | 2500 Hz±5% |
| ペイロード | 300 kg |
| 防振周波数 | 2.5 Hz |
| 可動コイル径 | Φ240 mm |
| 電気駆動重量 | 11kg |

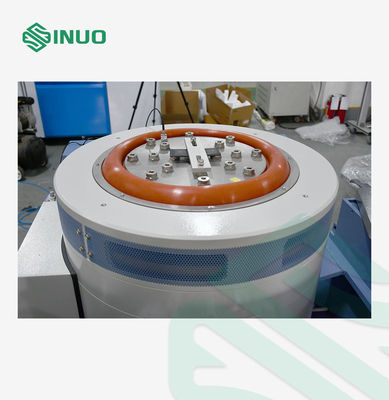

| テーブルへのネジ | 17×M10 |
| 磁束漏れ | < 1 mT (10 Gauss) |
| 許容偏心モーメント | 500N.m |
| 機器サイズ | 915mmx740mmx785mm（拡張テーブルを除く） |
| 機器重量 | 880Kg（水平スライドテーブルを除く） |
