| ブランド名: | Sinuo |
| モデル番号: | SNQC1006B-6500A |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |

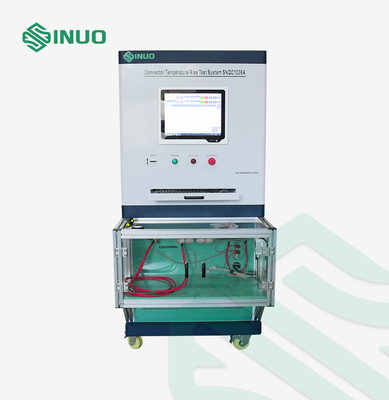

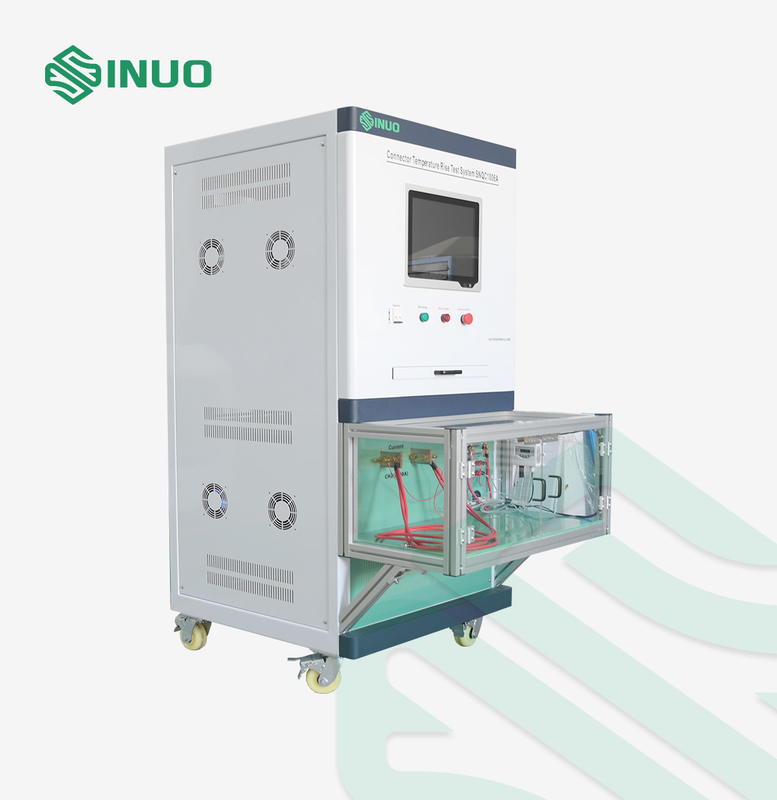

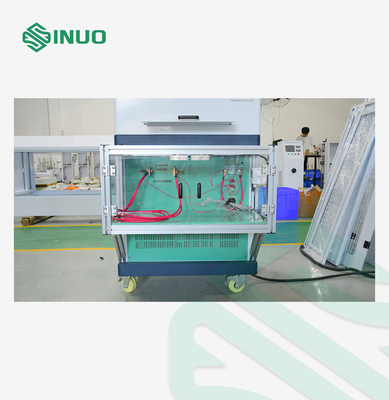

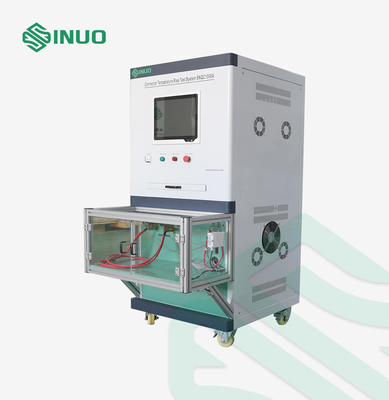

IEC 62916-3 EVプラグとソケットの温度上昇試験システム
遵守された基準と条項
この試験システムは,IEC 62196-1Ed.4CDV 2020第12項の標準要件を満たしています.3第24条 表10条 第34条234.4 と 35.4., IEC 62916-2, IEC 62916-3,など
製品概要
このシステムは,電池のプラグとソケットが電流の電流に曝された後に温度上昇試験を行うように設計されています.負荷条件下での電気アクセサリーの表面加熱を評価し,端末温度上昇が関連基準に適合しているか判断する.また,短時間高電流耐久試験を接地コンタクトで実施することも適用されます.

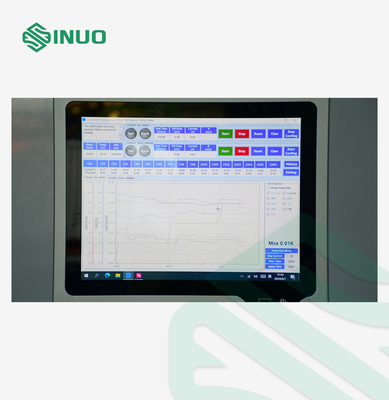

このシステムは,コンピュータで制御される,カスタム開発されたソフトウェアで動作します.すべての標準テスト手順とデータ評価は,ソフトウェアによって自動的に管理されます.ユーザの使いやすい操作を保証する負荷電流を運ぶとき,充電インターフェイスと電気部品の表面温度上昇と電極加熱を評価する.適用基準に規定された温度上昇要件の遵守を検証する.
テクニカルパラメータ
| 出力ワークステーション | 1 DC出力ステーション |
| 最大出力電圧 | DC 15V未満 |
| 恒常調節可能な試験電流出力 | DC 200 ̇6500A |
| 自動温度制御モード |
安定した温度上昇値を設定し,適切な電流値を自動的に見つけることができます. 温度上昇設定範囲: 0~100°C • 安定度 精度 ±0.5°C • 必要な温度上昇のために必要な電流を自動的に計算します |
| 電圧表示の精度 | ± ((読み取りの0.25% + 範囲の0.25%),解像度は0.01V |
| 温度測定範囲 |
0°260°C 精度: ±0.3% + 1°C 解像度: 0.1°C |
| 温度測定点 |
16チャネル (環境温度測定のための1点を含む) |
| 支持される熱電池型 |
計器はJ,K,T,E,S,N,B,Rタイプの熱対をサポートする. |
| 測定に使用される熱電偶 |
USA Ω 会社 K型 30AWG 繊細ワイヤの熱対 長さ2メートル 合計20個 |
| コントロールコンタクト電源 | 流域 AC (0?? 2) A |
| 動作モード | 連続モード,オン/オフモード,自動温度制御モード |
| 連続オン/オフモード |
1連続モード試験時間:0.01~99.99時間 2オン/オフ モード オン/オフ 時間: 0.01~99.99 時間 3オン/オフカウント:19999回 カウントが完了すると自動的に停止します 4.電流設定: プログラム可能な制御設定 (IEC62196に従って設定可能で,下記の表のように時間と電流の組み合わせ) |
| 試験電流安定性 |
± (設定値の1% + 0.5A),応答時間は約1秒 |
| 現在の表示精度 | ± ((読み取りの0.25% +範囲の0.25%),解像度 1A |
詳細
