| ブランド名: | Sinuo |
| モデル番号: | SN1104 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

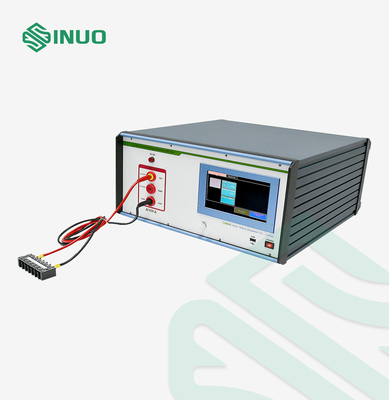

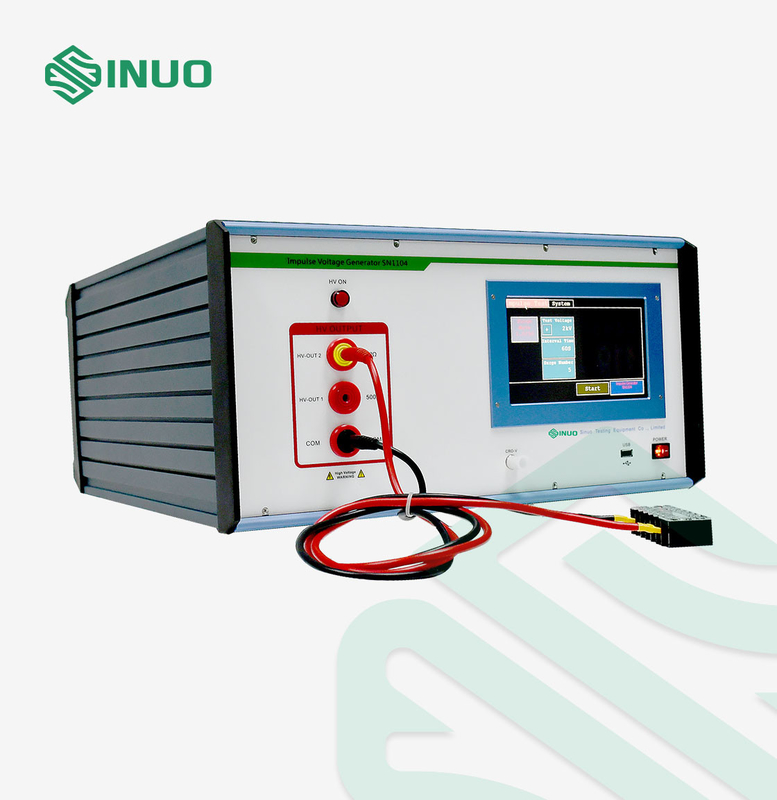

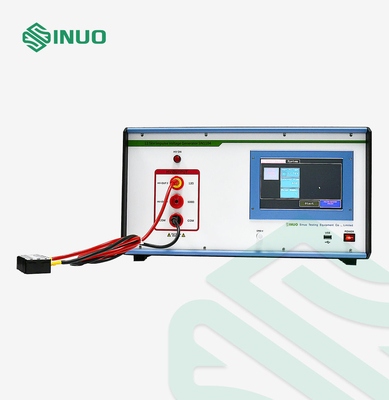

1.2μs/50μs インパルスダイレクトリ 抵抗 EVSE 試験装置
遵守された基準と条項
IEC/CDV 61851-1"電気自動車の導電式充電システム - 第1部分:一般要件"第12条3
IEC 60664-1 "低電圧電源システム内の機器の隔熱調整 - 第1部分:原則,要件および試験"
IEC 61180 "低電圧機器の高電圧試験技術 - 定義,試験および手順要件,試験機器"
設備の概要
このテストは,一時的な過電圧抵抗を評価し,部品間の電気クリアランスとスリップ距離を検証するために特別に設計されています.
適した試験サンプル
電子機器の幅広い試験に適しています.
• 家電
• 音声/ビデオ 機器
• 消費電子機器
• 同様の低電圧電子製品
主要 な 特徴
障害試験中に,装置は現実の故障状態をシミュレートします.
障害が発生したときに目に見える火花と音響する騒音
ピーク電圧は放出時に急落 (ほぼゼロ)
同じ電圧で次の試験で繰り返される動作で,信頼性の高い故障検出を示す.
テクニカルパラメータ
| モデル | SN1104 |
| 直流高電圧 | 最大12.5kV |
| 衝撃サイクル |
1 ~ 9999 |
| 動作電源 | 定数電圧: ~ 220V±10%, 50Hz |
| ピーク電圧: 300V~12,500V |
低: 300V~2,500V 高さ:2,500V~12,500V |
| インパルス電圧波 |
インパルス波面時間: 1.2 μs ± 30% 波の後半時間の半減値: 50 μs ± 20% (注:波形は外部の振動鏡で確認できます) |

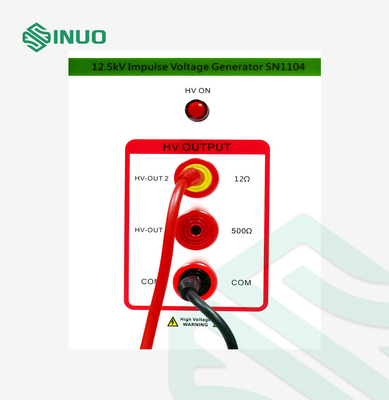

| 装置内抵抗 | 12Ω± 10%,40Ω± 10%,500Ω± 10% 3つの抵抗組み込み,異なる端末を選択して切り替えることができます |
| 極性 | ポジティブとネガティブ |
| 衝撃間隔時間 | 5 ~ 99s |
| サイズ | 630mm×600mm×380mm |
| 体重 | 30kg |
詳細
