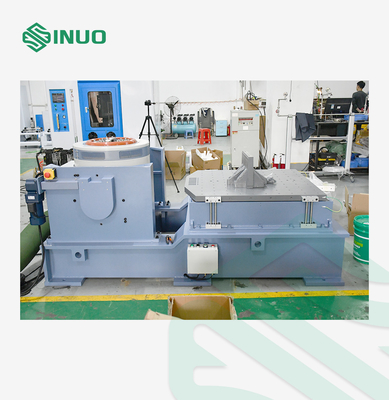

環境振動試験 バッテリーシェイカーの振動試験システム 3000Hz

環境振動試験 バッテリーシェイカーの振動試験システム 3000Hz

ブランド名: Sinuo
モデル番号: SN553-EV220H100VCS5X-4
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
使用可能な頻度:
1〜3000Hz
最高の変位:
51 mm/60 mm
最高の速度:
2.0 m/s
最高加速:
100g
基本共鳴周波数:
2900Hz±5%
定数アームチュアモメント:
500 Nm
電機子直径:
340のmm
垂直負荷サポート:
400kg
パッケージの詳細:
パライウッドケース
供給の能力:
1セット/月
ハイライト:

3000Hz振動テストシステム

,

環境振動テスト バッテリーシェイカー

製品説明


環境振動試験 バッテリーシェイカーの振動試験システム 3000Hz



設備の概要




環境ストレススクリーニング (DCS) は,潜在的な製品欠陥を排除するのに非常に効果的です.開発段階では,製品設計の欠陥を見つけ 信頼性の向上を図るための 魔法の武器になります生産段階では,生産コストを削減し,優れた製品を作成するための重要な手段になります.

製品開発と生産中に DCS プロジェクトが適用され,製品の信頼性が大幅に向上し,メンテナンスコストが削減されます.開発中にDCSを適用することで,テスト時間とコストが大幅に節約できます生産者にとって有益な点は,製品やプロセスにおける信頼性の問題についての洞察,製品やプロセスから信頼性の問題を排除するため生産コストを削減し資源を節約する

振動試験は,電池の早期故障を検出し,実際の作業状態の評価と構造強度試験をシミュレートするために使用できます. 製品は幅広い用途があります.幅広い用途これは,バッテリーメーカー,品質検査部門,研究機関のための理想的なバッテリー特有の振動テストです. 試験機器.充電宝などの単一のセルとバッテリーパックの様々なタイプの振動試験に適しています,リチウムイオン,ニッケル金属水化物,ニッケルカドミウム,鉛酸,ニッケル金属水化物

振動試験は,製品の寿命評価のための製品の疲労試験にも使用できます.


テクニカルパラメータ

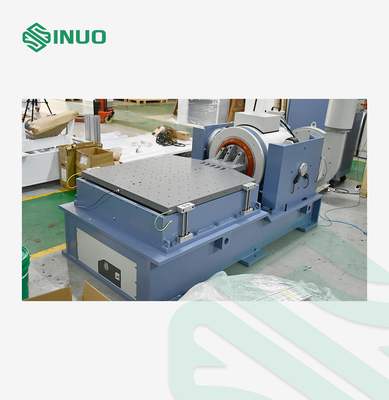

A20S34 電動力学シャッカー
生成された力 シヌス (Pk) 2400kgf
ランダム (Rms) 2200 kgf @ISO5344
ショック (Pk) 4400 kgf @ 6ms
使用可能な周波数 ( armatureのみ) 1〜3000Hz
最大運動量 (ピーク・ピーク):連続作業/ショック 51 mm/60 mm
最大速度 2.0 m/s
最大加速 100g
基本共鳴周波数 (名目,赤表) 2900Hz±5%
定数アームチュアモメント 500 Nm
身体懸垂 自然周波数 (推力軸) 3 Hz未満
効果的名義装甲量 24kg
防具直径 340 mm
垂直負荷サポート 400kg

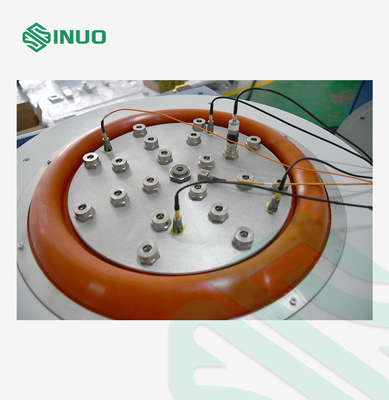

負荷の固定点 (標準) 16 ステンレス鋼 M10 挿入
フィールドの電流@電圧 (DC) 冷 14a@DC515V
35a@DC270V
フィールドコイル抵抗 R20 14.8 Ω X 2 = 19 となる6.4 Ω DC515v
4.2 Ω X 2 = 8.4 Ω DC270v
駆動コイル隔離 装甲に対する抵抗 >10MΩ

ドライブコイル隔離 シェイカーの抵抗

身体

>10MΩ
デガウスコイルで流動密度 テーブル上から10ガウス @ 110mm

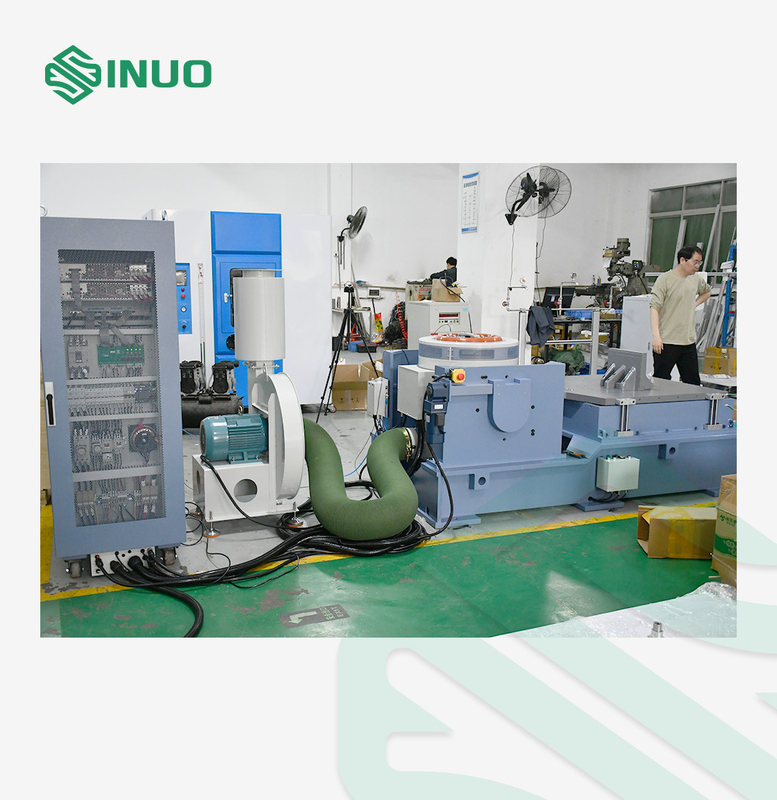

LA20K パワーアンプ (詳細についてはアンプのマニュアルを参照してください)
定額生産能力 24kVA

増幅器 周波数応答

(シナスモード,抵抗負荷)

5Hzから3000Hzまで

4000 Hz で 3 dB で 6 dB/オクターブ の傾き

歪み (定位出力) 5Hzから3000Hzまで 1%未満
信号・ノイズ比 65dB以上
DC 安定性 完全な出力電圧の0.05%未満で,ライン電圧の変化が10%である.
電力供給の必要性 380V/50Hz 3相
入力ドライブ 1.5Vrmsから10Kオームまで,全出力
入力電源

380VAC,50Hz,3相 42kVA は含まれない

冷却吹風機に10kVA

160 Hz シヌス 試行 試験 195Arms/45.1Vrms @100g
