| ブランド名: | Sinuo |
| モデル番号: | SN4412-P12 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1 sets/month |

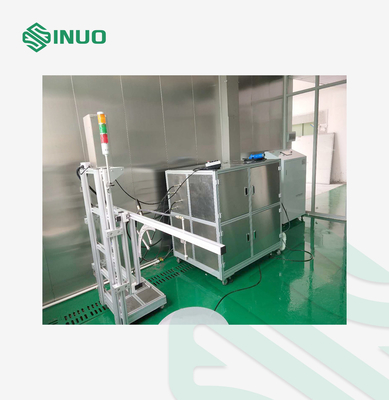

ISO20653 高圧オープンタイプスプレー IPX9K 防水試験装置
遵守された基準と条項
IEC60529,DIN40050-9,ISO20653,その他の規格に適合する.
設備の概要
この機器は,乗用車,バス,ランプ,オートバイ,および様々な車両部品を含む幅広いサンプルをテストするように設計されています.
高圧と蒸気噴射の清掃条件を正確に複製して 標本の物理的および関連性特性を評価します
テストの後,製品の性能は指定された基準に対して評価され,設計最適化,性能向上,適合確認,品質管理の検査.
テクニカルパラメータ
| IPX9K | |
| ユーザーサイト要件 |
|
| 試験サンプル | 最大長さ,幅,高さ ≥1200x1200x1200mm,最大サンプル重量 ≥80kg |
| ノズルの数 |
システムには2つの精密ドズルが備わっており,全面的なカバーのために戦略的に配置されています.
噴射経路はS形の経路をたどり,均質で徹底的なカバーを保証します.四方向のサーボモーターシステムは正確な制御を可能にします.総合的な試験のために5面の水噴霧を容易にする. |
| 4つのノズルの開口 | 2.34*1.33mm (円形) |
| ノズルの距離 | 150~200mm |
| 噴射角度 | 噴霧はサンプル全体の表面を覆うことができ,噴霧の角はサンプル表面に垂直である. |
| 水圧 | 8〜10MPA |
| 水温 | 80°C±5°C |
| 流量計 | 電子高圧流量計 |
| 圧力計 | 高圧計 |
| 液体管 | 3m 長さ |
| 流量 | 15L±1/分 |
| 試験方法 |
(1) 試験標本の上部と5つの表面を順番に水で噴霧する. (2) 試し (a) と試し (b) で貝殻を試験するとき,水温を (80±5) °Cに維持する. (3) 小さい箱 (最大サイズ ≤ 250 mm) の場合は,箱を試験装置に設置する.回転速度: (5±1) r/min.噴霧角度: 0°, 30°, 60°, 90°.各位置の試験時間は30秒です.. (4) 大型キャビネット (最大サイズ ≥ 250 mm):キャビネットは,意図された用途に応じて設置する必要があります.キャビネットの表面全体を噴霧します.噴霧方向:すべての方向からスプレーして囲いの全表面を覆う噴射角は噴射表面に可能な限り垂直である.試験条件下での噴嘴と試験標本の距離は (175±25) mm,少なくとも3分である. |
| 水を噴霧する時間 |
基本基準試験時間は1平方メートルあたり2分である.全コースを完了する時間は設定できる.約500秒 (3.96平方メートル) で設定できる. 設定するときに,長さ,幅,高さの製品の全体的な寸法に従って,寸法を入力することができますそしてシステムは自動的に順序よくテストのためのテスト走行トラックを完了します. 試験が完了すると,ノズルは元の位置に戻り,装置は音声と視覚的な指示をします. |
| 高圧水ポンプ | イタリアのWOKEブランド |
| ラック移動ストラック | 2メートル,各側に1メートル |

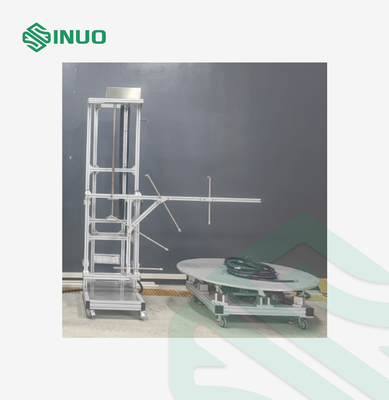

| ノズルの動作モード | 175±25mm (調節可能).電動ノズルの移動フレームを装備している.ノズルは前,後ろ,左,右,上,下,ノズルの角度を旋回することができる. |
| 恒温水タンク | 約500Lの恒温水タンク.約30分の連続噴水時間を満たすことができます. |
