EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム

EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム

ブランド名: Sinuo
モデル番号: SN448-E1
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
散水圧:
30~100kPa
水噴射流量:
12.5±0.625 ((L/min)
ノズルの直径:
φ6.3mm
回転盤の直径:
4000mm
回転盤の速度:
1°5 R/min
回転盤の負荷:
1t
水漕材料:
SUS304 ステンレス
水槽の大きさ:
1000×3000×1000mm (W*D*H)
パッケージの詳細:
ほか
供給の能力:
1セット/月
ハイライト:

IPX6 EVSE 試験装置

,

屋外EVSE試験装置

,

IPX5 EVSE 試験装置

製品説明




EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム



遵守された基準と条項




IEC 60529 に適合する:2013ISO20653では2006IEC60068-2-18:2000など



設備の概要




この製品は,電気機器の試験用に特別に設計されています.機材や部品の性能を雨にさらされた環境で効果的に維持できるようにする慎重で科学的なデザインにより 滴水,雨,噴水,水噴霧を含む様々な環境条件を 現実的にシミュレートします高度な制御システムと変頻技術を使用する, 製品は,降雨サンプルラックの回転角度,スプレーアームのスイング角度,スプレーボリュームの周波数を自動的に調整することができます.正確で信頼性の高い試験を保証する.


テクニカルパラメータ




IPX5パラメータ
噴霧ノズルの数 IPX5ドズル3個,IPX6ドズル3個
噴霧孔の内径

φ6.3 mm (IPX5) φ12.5 mm (IPX6)

EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム 0

IPX5/6 スプレーノズル EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム 1
水噴射流量 12.5±0.625 ((l/min) ((IPX5) 100±5 L/min100±5 L/min ((IPX6)
噴射距離 試料はノズルから2.5〜3m離れた場所に配置し,距離は試験者によって注意深く制御されます.
パイプ直径 1本半インチの軟圧パイプと 1本半インチの軟圧パイプです
ノズルの接続ホース この製品には,耐久性と柔軟性を高めるため,ステンレス鋼線で強化された輸入透明ホースが搭載されています.
IPX5/6 ノズルの支架 試験中に精密な制御と柔軟性のために,ノズルの高さと角度を手動で調整できます.
水噴霧試験時間 試験の要求に応じて,最低3分以上で調整できる.
水噴射圧 圧力範囲は,必要な流量に応じて30kPaから100kPaまで調整できます.

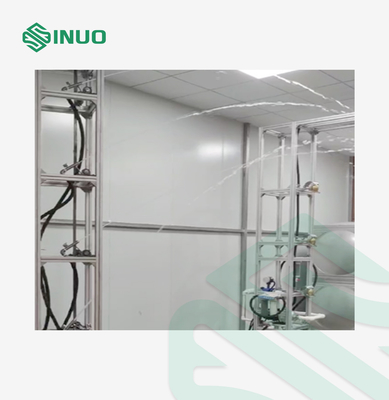

自動噴霧システム
  • 噴霧ラックは,形状のアルミプロファイルから作られ,それぞれが精密な試験のために独立して制御されるIPX5/6上下振動ノズルのセットを装備しています.

  • 移動式IPX5/6スプレーノズルシステムは,合計6つのスプレーノズルで構成されています.IPX5ノズルを1つ,エネルギー貯蔵庫の上部をテストするために上部に配置しています.残りの5つのIPX5/6ノズルはシステムの真ん中に位置する.これらのノズルのそれぞれは,垂直 (上下) に振動し,振動角は ± 15° です.

  • 6つのノズルのそれぞれに機械流量計が装備されており,各ノズルの流量を個別に制御できます.

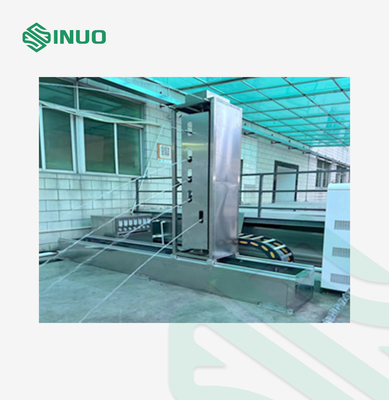

EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム 2

(画像は参考に)



ターンテーブルシステム
ターンテーブル直径 4000 mm
ターンテーブルの負荷 1T
ターンテーブルの速度 調整可能な1°5R/min
水槽のパラメータ
水槽の大きさ 1000×3000×1000mm (W*D*H)
水タンクの材料 SUS304ステンレス鋼
水位 透明なホース,水位を観察するためのステンレス鋼のレギュラー,レギュラー高さ1.5m,レギュラー精度:1mm
水タンクレベル制御 ステンレス鋼の浮遊機 溢れる穴
モビリティ 4個回転ホイールで 移動が簡単で ブレーキも付いています
水タンクカバー 1個

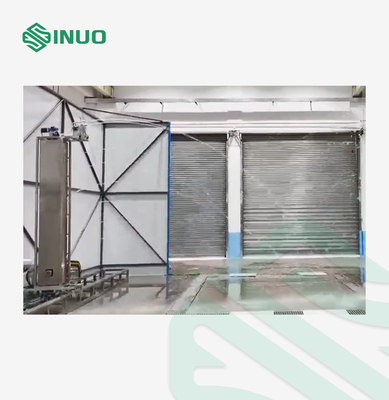

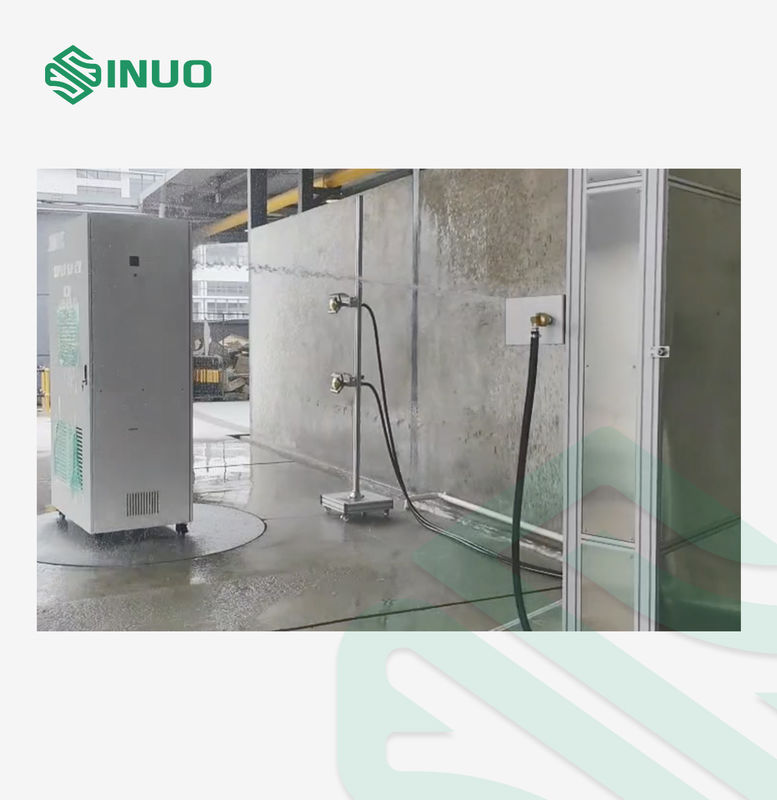

詳細



EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム 3EVSE試験装置 屋外 IPX5 IPX6 防水噴霧試験システム 4
