| ブランド名: | Sinuo |
| モデル番号: | SN772 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC60695-2-13 光線試験装置 熱耐性試験装置
遵守された基準と条項
IEC 60695-2-12 燃焼危険性試験 - 第2~第12部分:燃焼/熱線ベースの試験方法 - 材料のための燃焼率指数 (GWFI) の試験方法
IEC60695-2-13 燃焼危険性試験 - 第2〜13部分:燃焼/熱線ベースの試験方法 - 材料のための燃焼線点火温度 (GWIT) 試験方法
IEC60695-2-10 燃焼危険性試験 - 第2~第10部分:光る線/熱い線に基づく試験方法 - 光る線装置と共通試験手順
IEC 60695-2-11 燃焼危険性試験 - 第2-11 部分:燃焼/熱線ベースの試験方法 - 最終製品の燃焼性試験方法 (GWEPT)
設備の概要
サンプルと制限: 電気装置,その部品,固体隔熱物質,その他の固体燃やす材料.
適用: この装置は,過負荷抵抗や点火点などの輝く要素や熱源によって生じる熱圧を短時間で再現します.電気・電子機器の火災リスクの評価に適しています家庭用家電,その他材料. さらに,非炎点火源の火の試験で,関連した輝くファイラメントの点火温度と燃焼性指数を決定するために使用されます..

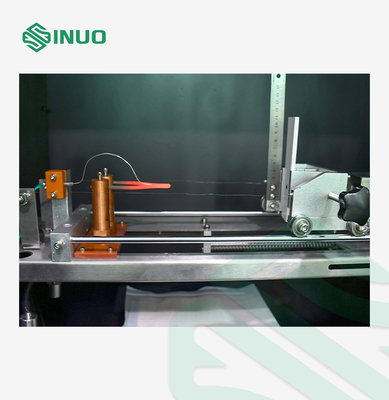

試験原理:要求された材料と形状 (Ni80/Cr20) で作られた輝く電線は,高電流の輝くワイヤテスト機を使用して,1分間,550°C~960°Cの試験温度範囲に熱します.試料は垂直に 0 の圧力にさらされる..95N 30秒間.試験標本や周囲の材料が点火するかどうかを観察したり,燃焼の期間を観察することによって,ユーザーは電気電子製品の点火リスクを評価することができます.この装置は,点火試験に使用されます.固体隔熱材料および他の固体燃焼性物質の点火温度 (GWIT) 試験,燃焼性試験および燃焼性指数 (GWFI) 試験

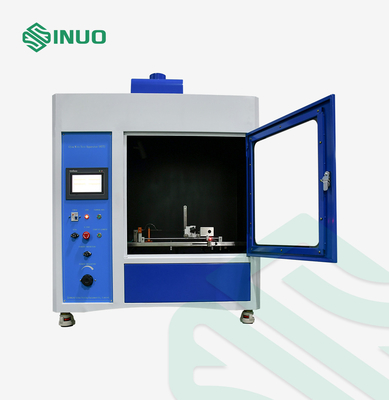

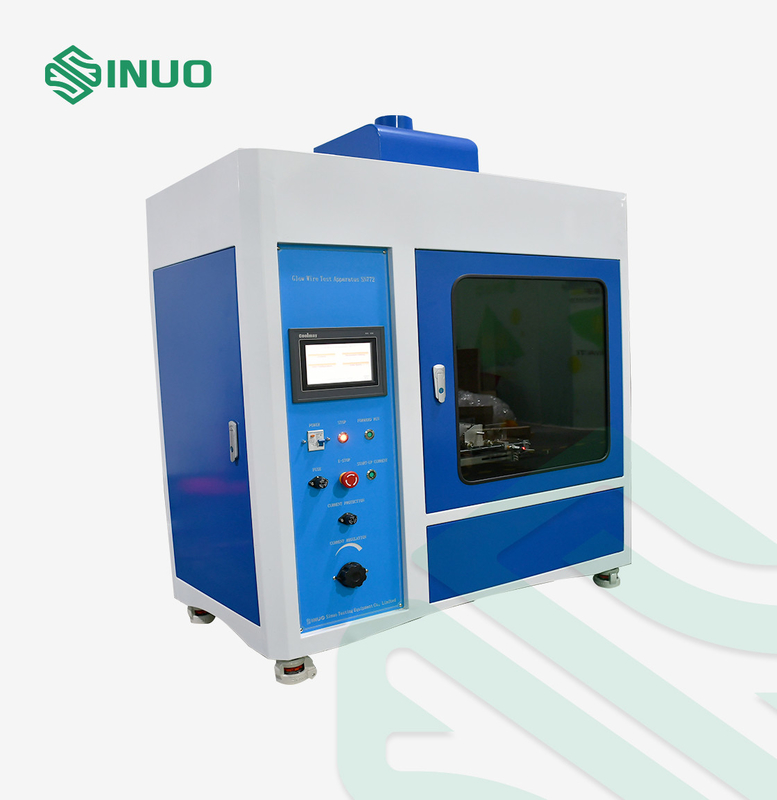

構造: この装置には高度なPLC制御と7インチ色のタッチスクリーンが搭載されている.試験標本の燃焼深さを制御するための電磁気弁と測定計が装備されている.正確で迅速な操作を保証するセットされた時間に達すると試験サンプルは自動的に輝くフィラメントから分離します. 元のイギリスから輸入されたBB K型熱対 (1mm) を使用して,温度抵抗が1100°Cまで (標準要求1050°Cを超えて)この装置は高精度な温度制御を提供します.
テクニカルパラメータ
| 炎を施す時間 | 30s±1s | |
| 移動する電車 の 移動 速度 | 10mm/s 25mm/s | |
| サイズ | 1100*550*1200mm,140kg | |
| 試験標本の光線圧 | 0.95N±0.1N | |
| 試料 に 入る 輝く ワイヤ の 深さ | 7mm ± 0.5mm | |
| 移動 トロッリー | トロッキは試験用製品を自動的に移動し,光線が試験標本に7mm浸透すると自動的に戻ります. | |
| 温度校正 | カリブレーション温度:960°±10°C,光線熱 | |
| 熱対: BB 原産 輸入 φ1mm 装甲型ニッケル・クロム/ニッケル・アルミ線,K型,温度耐性 1100° | ||
| カリブレーションシルバーホイル:純度99.8%,面積2m2,厚さ0.06mm | ||
| トレイを受信 | 厚さ10mmの松板は,サンプルの下200±5mmで,シルク紙の3m2~12gの30gの層で覆われています | |
| 試験室 | >0.5立方メートル,試験用製品と試験室の各内側間の距離が100mm以上,黒いマットな背景,背景照明 ≤ 20Lx,排気扇 | |

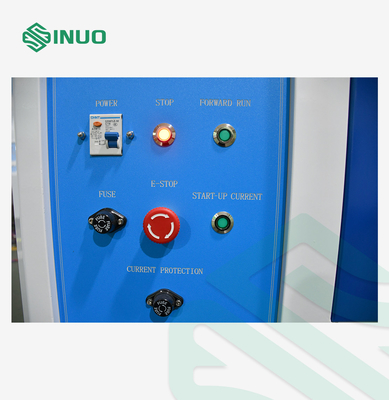

| コントロールと操作モード | PLC制御,赤外線リモコンで7インチ色のタッチスクリーンで操作する | |
| 輝くワイヤ | フ4mm ± 0.04 mm (> 77 % Ni/20 ± 1 % Cr) 標準形 | |
| 照明 | 照明と制御装置を備えた | |
