| ブランド名: | Sinuo |
| モデル番号: | SN554B-15T |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

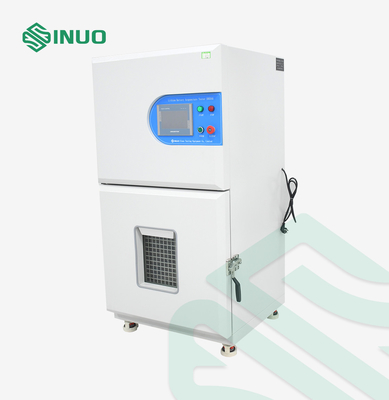

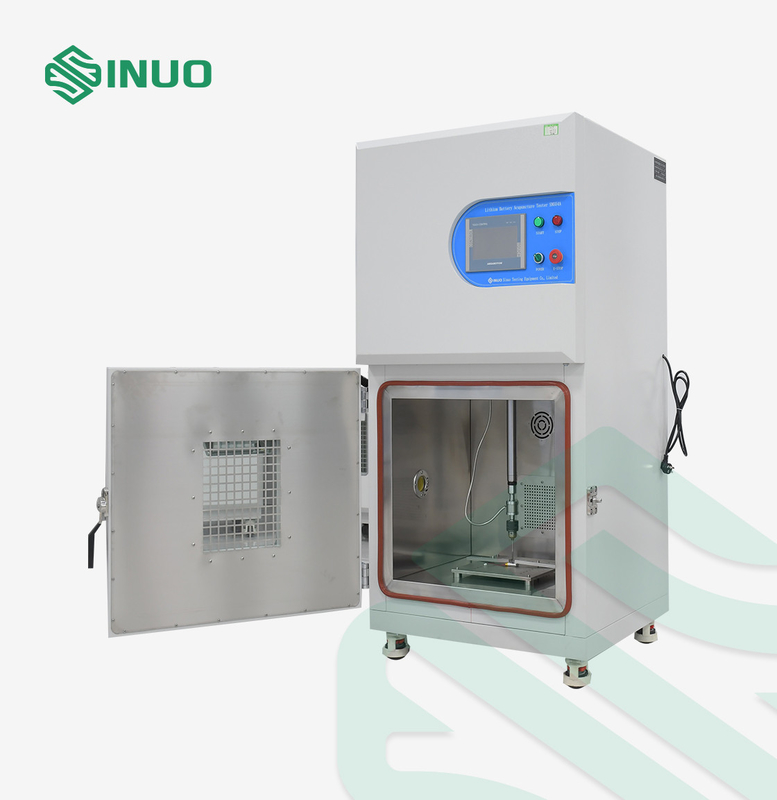

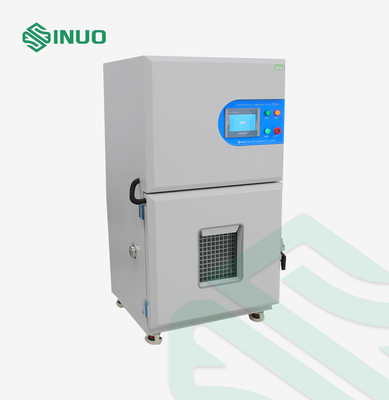

AIS 038 バッテリー・クラッシュ・アンド・ネイル・ペネトレーション・テスト・チャンバー EV バッテリー・テスト・機器
遵守された基準と条項
106 cl.no.3 のページ79のAIS 038 粉砕試験に準拠する.2ナイルの穿刺検査 106 cl.no.3のページ1013.2 (a)
IEC62133-2012,IS0 12405-4:2018など
設備の概要
環境要件:
1主電源漏電断路器: AC380 ((1±10%) V (50±0.5) Hz 3相4ワイヤ + 保護接地線 10m2のワイヤ,3P 63A漏れ防止スイッチをインストール
2電源ケーブル:5コアケーブル (4コアケーブル+保護接地線) 1本,長さ約3メートル (箱外)
3設置場所:
1 地面は平らでよく通気している.
2 装置の周りに強い振動がないこと.
3 装置の周りに強い電磁場がない.
4 装置の周りに燃やす,爆発する,腐食する物質や塵が存在しない.
5 直接太陽光や高温・高湿度
6 敷地内の地面負荷能力: 650kg/m2未満 (前提条件:設備の周りのチャネルサイズは ≥ 600 mm,負荷重量は ≤ 500 kg)
7 設備の周りに使用と保守のための適切なスペースがあります.
8 装置の周りに少なくとも1人が通過できる空間,すなわち ≥600mm がある必要があります.
9 設備 ドア が 正常 に 開閉 する 場所 が ある べき で,設備 ドア の 前 に 他 の 物体 が 置か れ ない べき です.
4環境条件:温度: 20°C±5°C 相対湿度: ≤85%RH 大気圧: 80kPa
テクニカルパラメータ
| ユーザーバッテリーセルサイズ | 最大サイズ (長 × 幅 × 高さ): 225*185*160mm,重量: 18kg-20kg |
| 試験スペース | 1000×1000×1000mm (幅,深さ,高さ) |
| サイズ | 1300×1400×2000mm (幅,深さ,高さ,実際の設計による) |
| 設備の構造 | 箱型構造 |
| 煙の排気口 | 煙の排気口は直径150mmです |
| 試験穴 | 両側から50mmの穴が開きます |
| 制御方法 | 遠隔操作 距離 ≥10m |
| 駆動方法 | 電動シリンダー駆動 |
| 圧力範囲 | 1~150kN |
| 圧力精度 | ±1%FS |
| 圧力の解像度 | 0.01KN |
| 圧力を保持する時間 | ≥100h を設定できる |
| 圧迫性 アクupuncture 速度 | 0.1〜40mm/s (調整可能) |
| 速度精度 | 0.1mm/s~5mm/s,精度 ±0.05mm/s; 5mm/s~40mm/s,精度 ±0.1mm/s |
| スピード解析度 | ≤0.01mm/s |
| 移動 | 0~400mm |
| 移動精度 | ±0.1mm |
