| ブランド名: | Sinuo |
| モデル番号: | SN448-E4 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |
充電ステーション 防水試験 噴霧試験システム IEC 60529 IPX5 IPX6
遵守された基準と条項
IEC 60529 に適合する:2013ISO20653では2006IEC60068-2-18:2000など
設備の概要
設備は主に水収集プール,水貯蔵タンク,水補給システム,排水システム,噴霧システム,電気制御システム,ポンプシステムで構成されています.

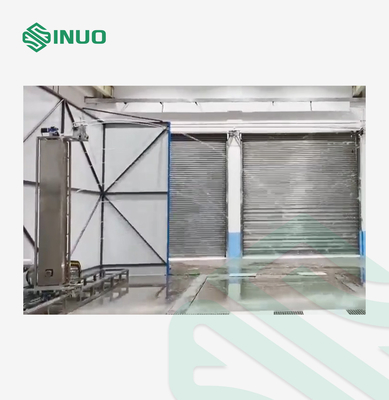

装置は床面積 6.5m (長さ) × 6.5m (幅) × 3m (高さ) で,ドア開口サイズは 2000mm × 2800mmで,硬化ガラス製の手動ダブルドアがあります.サイトレイアウトプランをユーザーから提供してください.(詳細については建設現場の計画を参照してください.)

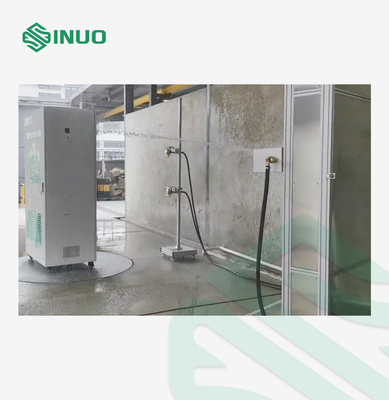

適用: 屋外ESSシステムにおけるIPX5防水試験を実施するために使用される自動噴霧システムは,屋外ESSシステムの前,後,左,右,上部表面に適用される.
テクニカルパラメータ
| 水噴射圧 | 30~150kPa |
| 噴霧孔の内径 |
φ6.3mm(IPX5),Ф12.5mm (IPX6)
|
| 移動速度 |
サポートフレームの移動速度は調整可能. |
| ユーザーサイトでの既存の部屋のサイズ | 6*8m ((L*W) |
| 顧客サンプル仕様 | 3*2.5*3m (L*W*H) |
| 前もって設定された試験時間 | 1sから999h,59min,そして59sまで調整できます. |
| 試験面 | 外部ESSシステムの5つの表面,底を除く. |
| 噴霧カバー要件 |
自動噴霧システムは 前,後ろ,左,右,上部の表面を覆う必要があります.
|
| 噴霧方法 |
試験プロセス全体では完全に自動噴霧が行われ,噴霧装置の移動経路は試験対象物に影響を与えない.
試験手順は,IEC 60529に規定するIPX5保護レベル要件を満たす.2013. |
| 試験時間 | 1sから999h,59min,そして59sまで調整できます. |

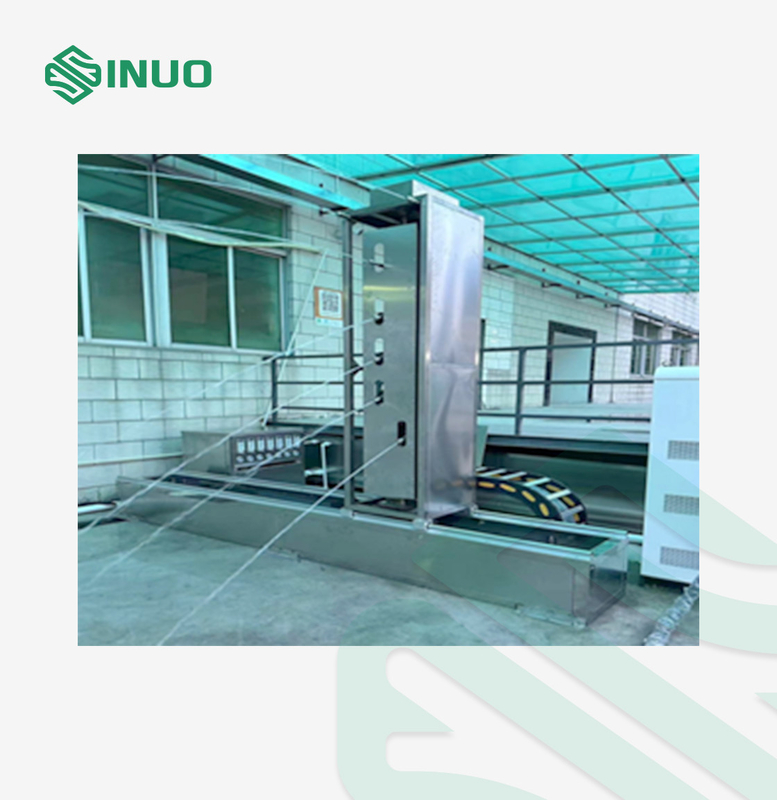

| 横向きの噴霧枠 | |

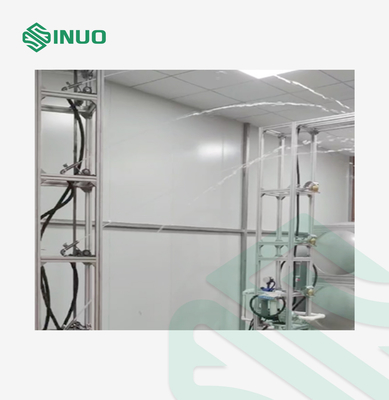

| 横移動式噴霧ラックの主要パラメータ | フレームは40*40*3mmのアルミで作られています |
| 密封板は1.2mmステンレス鋼 304#プレートから作られています | |
| IPX5 モバイル装置: 配送用のラックに接続されたサーボモーター | |
| スイングトランスミッションスプレー装置: 調整可能な偏心ホイールスイングメカニズム (偏心距離を調整することで振動角が達成される) | |
| 噴射枠のストローク: サーボモーターのギアラックメカニズムを装備し,移動ストロークは3mです. | |
| スイングモーター | サーボモーターと減速機 |
| モバイルモーター | サーボモーターと減速機 |
| 道具 | ステンレス鋼の機械 |
| ストック | ステンレス鋼のラック |
