| ブランド名: | Sinuo |
| モデル番号: | SN4412-P12 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |
DIN40050-9 オープンタイプ IPX9K 高圧水耐性試験システム
遵守された基準と条項
IEC60529,DIN40050-9,ISO20653,その他の規格に適合する.
設備の概要
この機器の主な標本: 乗用車,バス,ランプ,オートバイ,その他の車両とその部品です.
この装置は,高圧/蒸気ジェット清掃の清掃プロセス条件をシミュレートし,試料の物理的およびその他の関連性特性を試験することができる.
試験後,製品の性能が要件を満たしているか判断できます.製品設計,改善,検証,工場検査に便利です.
テクニカルパラメータ
| IPX9K | |
| ユーザーサイト要件 |

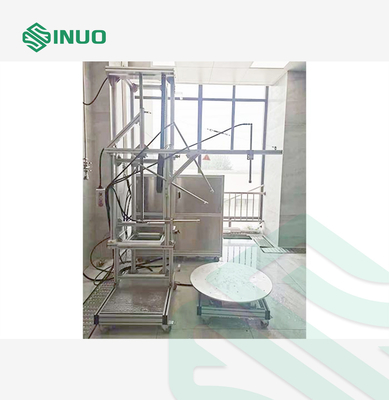

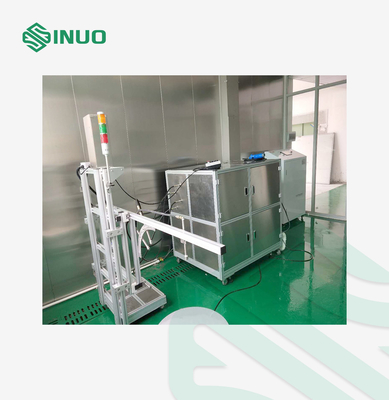

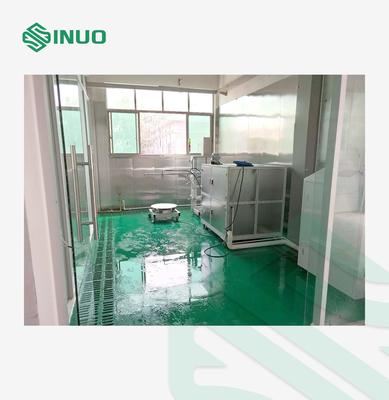

1) 幅6m × 深さ4.5m × 高さ3m (ガラスの部屋と排水槽は利用者の責任) 敷地図を教えてください. 2) ユーザの部屋には防水システムが必要です.床は高品質の防滑タイルで舗装され,ボルトで固定できます.また,防水および防浸透効果があります.部屋の周囲と上部は防水効果を持つ必要があります. 3) 部屋の周りの排水槽の要件:排水槽は200mm幅,200mm深さです.一つは高く,もう一つは低く傾いています.排水槽の深さは200mmであることを確認してください.その上にセメント板や不oxidable鋼板が敷かれています. 4) 部屋を装飾する際には,電源接続ポート,水入口,ガスパイプインターフェイスなどをお願いします. |
| 試験サンプル | 最大長さ,幅,高さ ≥1200x1200x1200mm,最大サンプル重量 ≥80kg |
| ノズルの数 | 2つのノズルがあります. 1つは標本の上面を噴霧するために上部 (垂直) に設置されています. もう1つは標本の周りの平面を噴霧するために下部 (水平) に設置されています.噴射経路は,S形の経路を走る原則に基づいています4方向のサーボモーター設計が5面の水噴霧を完了するために使用されます. |
| 4つのノズルの開口 | 2.34*1.33mm (円形) |
| ノズルの距離 | 150~200mm |
| 噴射角度 | 噴霧はサンプル全体の表面を覆うことができ,噴霧の角はサンプル表面に垂直である. |
| 水圧 | 8〜10MPA |
| 水温 | 80°C±5°C |
| 流量計 | 電子高圧流量計 |
| 圧力計 | 高圧計 |
| 液体管 | 3m 長さ |
| 流量 | 15L±1/分 |
| 試験方法 |
(1) 試験標本の上部と5つの表面を順番に水で噴霧する. (2) 試し (a) と試し (b) で貝殻を試験するとき,水温を (80±5) °Cに維持する. (3) 小さい箱 (最大サイズ ≤ 250 mm) の場合は,箱を試験装置に設置する.回転速度: (5±1) r/min.噴霧角度: 0°, 30°, 60°, 90°.各位置の試験時間は30秒です.. (4) 大型キャビネット (最大サイズ ≥ 250 mm):キャビネットは,意図された用途に応じて設置する必要があります.キャビネットの表面全体を噴霧します.噴霧方向:すべての方向からスプレーして囲いの全表面を覆う噴射角は噴射表面に可能な限り垂直である.試験条件下での噴嘴と試験標本の距離は (175±25) mm,少なくとも3分である. |
