水進入試験装置
Created with Pixso.

ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム

ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム

ブランド名: Sinuo
モデル番号: SN448-E1
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
水噴射流量:
12.5±0.625 ((L/min)
散水圧:
30~100kPa
回転盤の直径:
4000mm
ノズルの直径:
φ6.3mm
回転盤の負荷:
1t
回転盤の速度:
1°5 R/min
水槽の大きさ:
1000×3000×1000mm (W*D*H)
水漕材料:
SUS304 ステンレス
パッケージの詳細:
ほか
供給の能力:
1セット/月
ハイライト:

ISO20653 噴霧試験システム

,

IPX5 防水噴霧試験システム

,

室外ESSシステム 噴霧試験システム

製品説明




ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム



遵守された基準と条項




IEC 60529 に適合する:2013ISO20653では2006IEC60068-2-18:2000など



設備の概要




この製品は,電動製品の試験のために設計されており, 機体と密封物が雨の環境で機器と部品の性能を維持できるかどうかを評価します.製品には科学的な設計が採用されています滴水,降雨,噴水,水噴霧などの様々な環境条件を現実的にシミュレートすることができます.先進的な制御システムと変数周波数技術の適用により雨のサンプルラックの回転角,スプレーアームのスイング角,スプレーボリュームの周波数は自動的に調整できます.


テクニカルパラメータ




IPX5パラメータ
噴霧ノズルの数 6つのIPX5ノズル
噴霧孔の内径

φ6.3 mm ((IPX5)

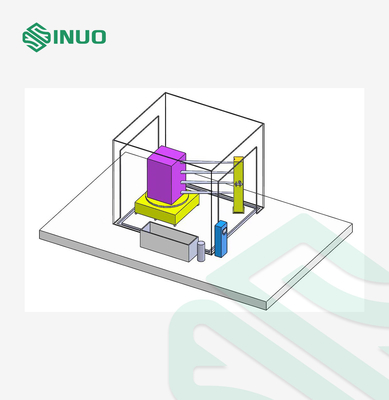

ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム 0

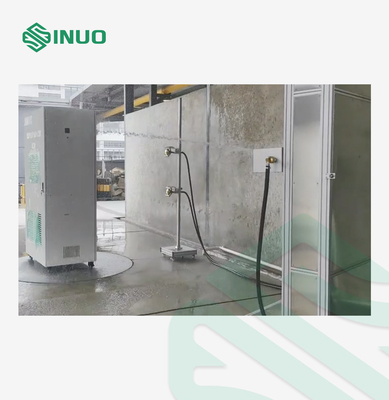

IPX5 スプレーノズル ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム 1
水噴射流量 12.5±0.625 ((L/min)) ((IPX5)
噴射距離 試料はノズルから2.5〜3m離れたところにあり,距離はテスト機によって制御されます.
パイプ直径 1本半インチの軟圧パイプと 1本半インチの軟圧パイプです
ノズルの接続ホース 輸入された透明なホース,ステンレス鋼線
IPX5 ノズルの支架 ノズルの高度と角度は,手動で調整することができます
水噴霧試験時間 少なくとも3分以上 (調整可能)
水噴射圧 30~100kpa (必要な流量に応じて調整)
自動噴霧システム

1スプレーラックは,形状のアルミプロファイルででき,IPX5の上下振動ノズルのセットで,独立して制御されます.



2移動型IPX5噴霧ノズルシステムは,合計6個の噴霧ノズルを含む.IPX5噴霧ノズルのうちの1つは,エネルギー貯蔵キャビネットの上部をテストするために上部に置かれている.IPX5スプレーノズルの残りの5pcsは,システムの真ん中に位置しています縦 (上下) の振動が可能な各機種,振動角は ± 15°



3合計で6個ある,それぞれに機械用流量計が装備されており,各ノズルの流量計が各ノズルの流量計を制御しています.

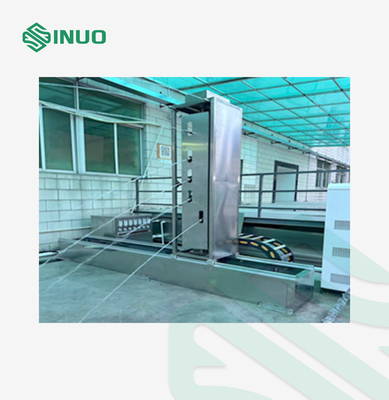

ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム 2

(画像は参考に)



ターンテーブルシステム
ターンテーブル直径 4000 mm
ターンテーブルの負荷 1T
ターンテーブルの速度 調整可能な1°5R/min
水槽のパラメータ
水槽の大きさ 1000×3000×1000mm (W*D*H)
水タンクの材料 SUS304ステンレス鋼
水位 透明なホース,水位を観察するためのステンレス鋼のレギュラー,レギュラー高さ1.5m,レギュラー精度:1mm
水タンクレベル制御 ステンレス鋼の浮遊機 溢れる穴
モビリティ 4個回転ホイールで 移動が簡単で ブレーキも付いています
水タンクカバー 1個




詳細

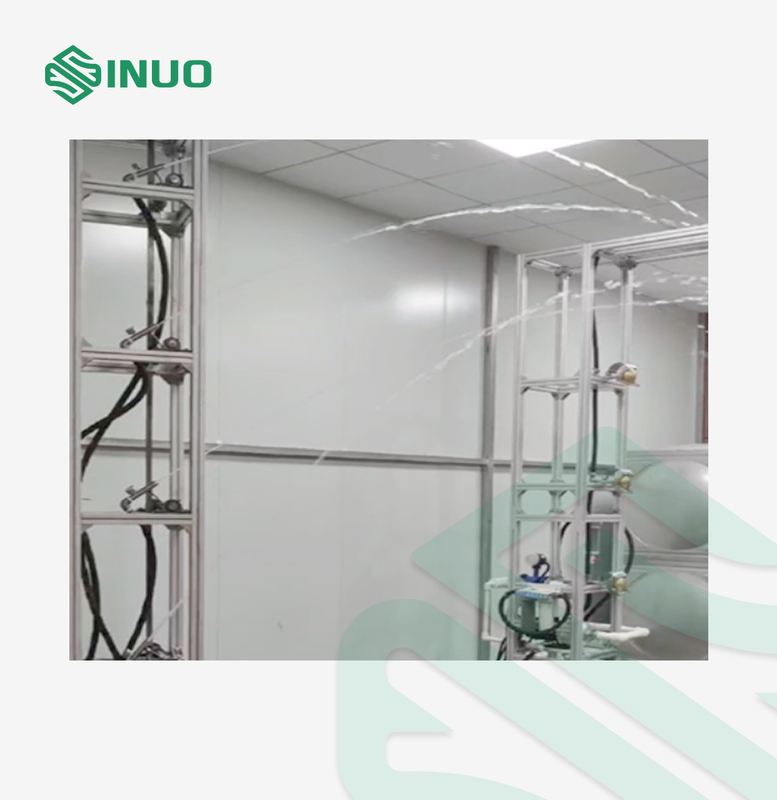

ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム 3ISO20653 屋外ESSシステム IPX5 防水噴霧試験システム 4
