| ブランド名: | Sinuo |
| モデル番号: | SN553-EV101VT20SM.VCS-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

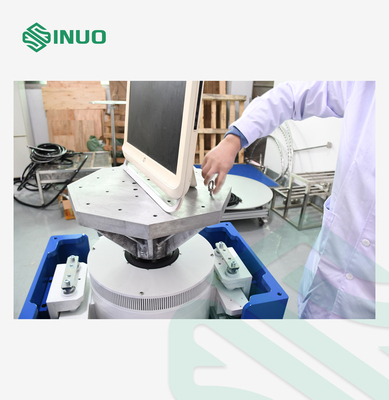

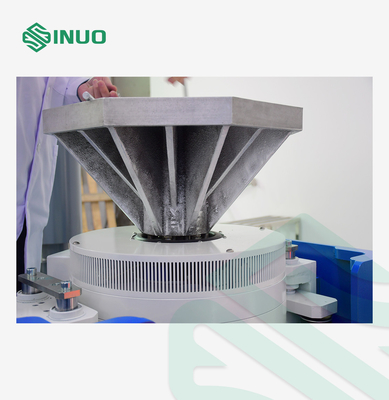

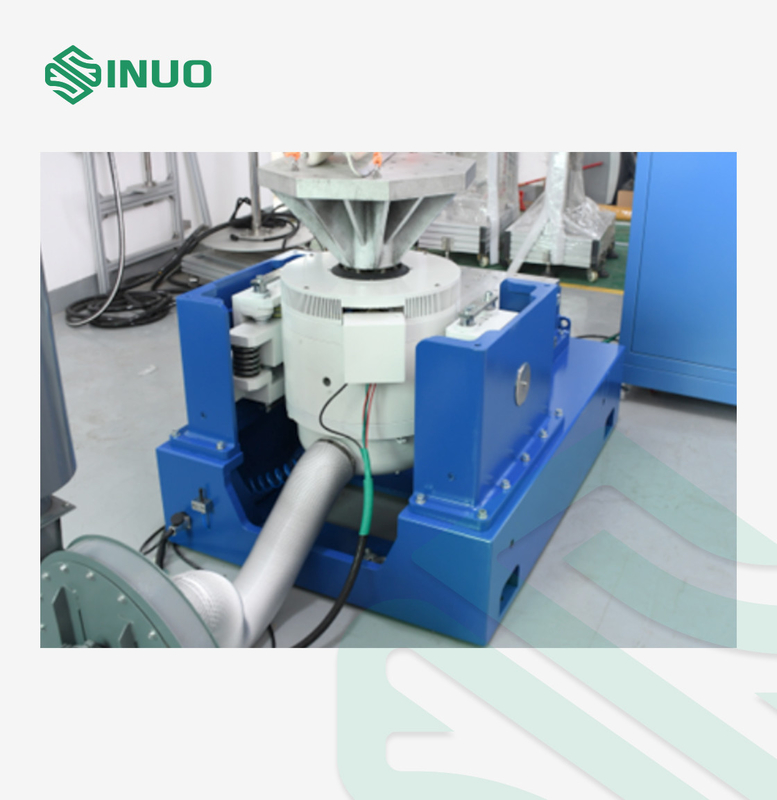

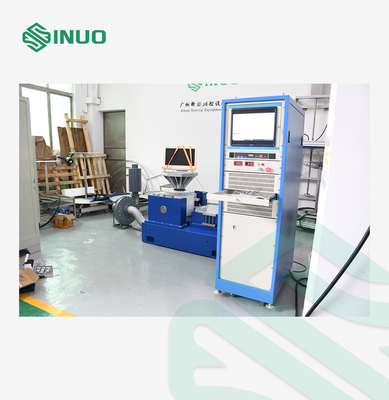

垂直シヌス振動試験システム EV バッテリー試験装置
遵守された基準と条項
シヌオは,すべての刺激とテストソリューションをあなたに提供し,GB,GJB,UL,JIS,DIN,ISO,BSミル,IECとASTM
設備の概要
振動試験は,コンポーネントやデバイスを刺激したり,影響したりして,実際の環境でどのように反応するかを見るためのものです.振動試験の応用範囲は非常に広いです.電子回路板などの工業製品から航空機,船舶,ロケット,ミサイル,自動車,家電など
テクニカルパラメータ
| 振動発電機 A01S12 | ||
| 定位シヌソイド推力 (Pk) | 100Kg.fピーク (1000N) | |
| 定数ランダム推力 (RMS) | 100Kg.f r.ms (1000N) @ISO5344 | |
| 衝撃推力 (Pk) | 200Kg.fピーク (2KN) @6ms | |
| 周波数範囲 | 1~6000Hz | |
| 最大移動量 (p-p) | 25mm (1インチ) | |
| 最大速度 | 1.3m/s | |
| 最大加速 | シヌス:60g (588 m/s)2) ;ランダム:60g ((588m/s2) | |
| 最大負荷 | 50kg | |
| 移動コイル直径 | フ120mm | |
| ダイナミック重量 | 1.5kg | |
| 許容される異常モメント | 220.N.M | |
| 基本共鳴周波数 (裸の表) | 4700Hz (名目) +/- 5% | |
| 移動コイルを固定するスクリューホール | M6 (7PCS) のステンレス鋼の挿入物 | |
| 振動装置の体格 | 370L×460D×500H mm | |
| 体重 | 140キロ | |
| 電力増幅器 PA103EF | ||
| 定数出力 | 1KVA | |
| 信号とノイズ比 | 70dB以上 | |
| 増幅器の効率 | 90%以上 | |
| 増幅器の重量 | 15kg | |
| 増幅器のサイズ | 430L×308D×117H mm | |
| 保護機能 |
●入力電圧過剰/電圧不足 ●論理的欠陥 ●出力過剰 ●電圧/電流 ●制御電源 ●外部 ●モジュールO/T ●シェーカーテンプ ●シェーカー移動 |
|
| 電気要件: | ||
| 電源 | 3相 380V/50Hz 15KVA | |
| 地面抵抗 | ≤4Ω | |
