EVのコネクターの試験装置
Created with Pixso.

IEC 62196-2 EVコネクタ短時間電流耐量試験システム

IEC 62196-2 EVコネクタ短時間電流耐量試験システム

ブランド名: Sinuo
モデル番号: SNQC1006B-6500A
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 月10セット
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
重さ:
400kg
寸法:
1000mm (W) × 1300mm (D) × 1800mm (H)
安定度 精度:
±0.5°C
サンプリング周波数:
100msから1800s
温度測定範囲:
0°260°C
温度測定点:
16チャンネル
データ記録間隔:
100msから1800s
温度上昇設定範囲:
0°Cから100°C
パッケージの詳細:
輸出用パッケージ
供給の能力:
月10セット
ハイライト:

短時間試験電流システム

,

IEC 62916-2 上昇式試験システム

,

電流と温度上昇試験システム

製品説明

IEC 62196-2 EVコネクタ短時間電流耐量試験システム


準拠した規格と条項


このテストシステムは、IEC 62196-1Ed.4CDV 2020 条項 12.3、条項 24、表 10、条項 34.2、34.4、および 35.4、IEC 62196-2、IEC 62196-3 などの標準要件を満たしています。

製品概要


EV コネクタ短時間電流耐力テスト システムは、充電コネクタと電気接点が短時間の高電流負荷に耐える能力を評価するように設計されています。このシステムは、大電流試験中の通電能力、接地接触性能、および温度応答を検証します。

EVのプラグ、ソケット、車両コネクタ、充電インターフェースコンポーネントに適しています。

設備の特徴


このシステムは、コンピュータによって制御される自己プログラムされたソフトウェアを使用します。標準的な試験手順やデータ判定はすべてシステムで管理されており、操作が容易です。これは、負荷電流に接続したときの充電インターフェースおよび電気アクセサリの表面加熱と電極温度上昇を評価し、温度上昇が標準要件を満たしているかどうかを確認するために使用されます。

技術的パラメータ


出力ワークステーション DC出力1局
最大出力電圧 DC15V以下
一定の調整可能なテスト電流出力 DC200~6500A
電流表示精度 ±(読み取り値の0.25% + レンジの0.25%)、分解能1A
電圧表示精度 ±(読み取り値の0.25% + レンジの0.25%)、分解能0.01V
電流の安定性をテストする ±(設定値の1%+0.5A)、応答時間約1s
制御接点電源 電流範囲 AC (0 ~ 2) A
動作モード 連続モード、オン/オフモード、自動温度制御モード
連続オン/オフモード

• 連続モードのテスト時間: 0.01 ~ 99.99 時間

• オン/オフモード電源オン/オフ時間: 0.01 ~ 99.99 時間

• オン/オフ回数: 1 ~ 9999 回、回数に達すると自動的に停止します。

• 現在の設定: プログラマブルな制御設定 (以下の表に示す時間と電流の組み合わせで、IEC62196 に従って構成できます)

自動温度制御モード

システムは安定した温度上昇値を設定し、適切な電流値を自動的に見つけることができます。

・温度上昇設定範囲:0~100℃

• 安定性精度: ±0.5°C

• 希望の温度上昇に必要な電流を自動的に計算します。

短時間電流試験


・短時間電流耐量試験

• 接地接触検証

・温度上昇測定

・端子温度監視

・電気的安全性評価

昇温試験(温度検査装置内蔵)


• 温度測定範囲: 0 ~ 260°C、精度: 読み取り値の ±0.3% + 1°C。解像度: 0.1℃

・温度測定点数:16チャンネル(周囲温度測定1点を含む)

• サポートされている熱電対タイプ: この機器は、J、K、T、E、S、N、B、R タイプの熱電対をサポートしています。

• 測定に使用した熱電対: USA Ω Company K タイプ 30AWG 細線熱電対、長さ 2 メートル、合計 20 個。

• 温度プローブ: 温度プローブは、機器を損傷することなくライブテストを実行できます。

• 温度スキャン速度と記録間隔: すべてのチャネルで 0.1 ~ 1800 秒。

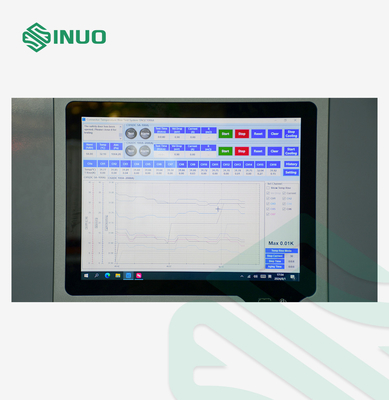

• 温度データ記録: コンピュータテストソフトウェアの設定により、コンピュータによって自動的に完了します。

• ソフトウェアは周囲温度チャンネルを設定し、データ収集中に周囲温度を自動的に差し引くことができます。

製品詳細

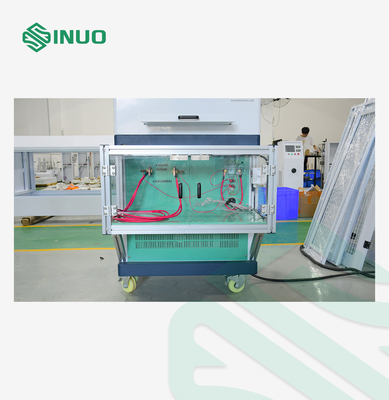

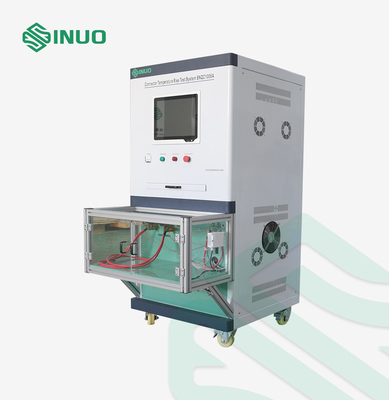

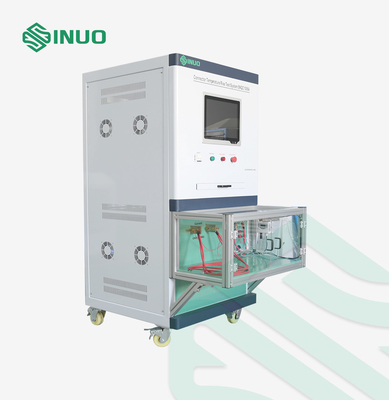

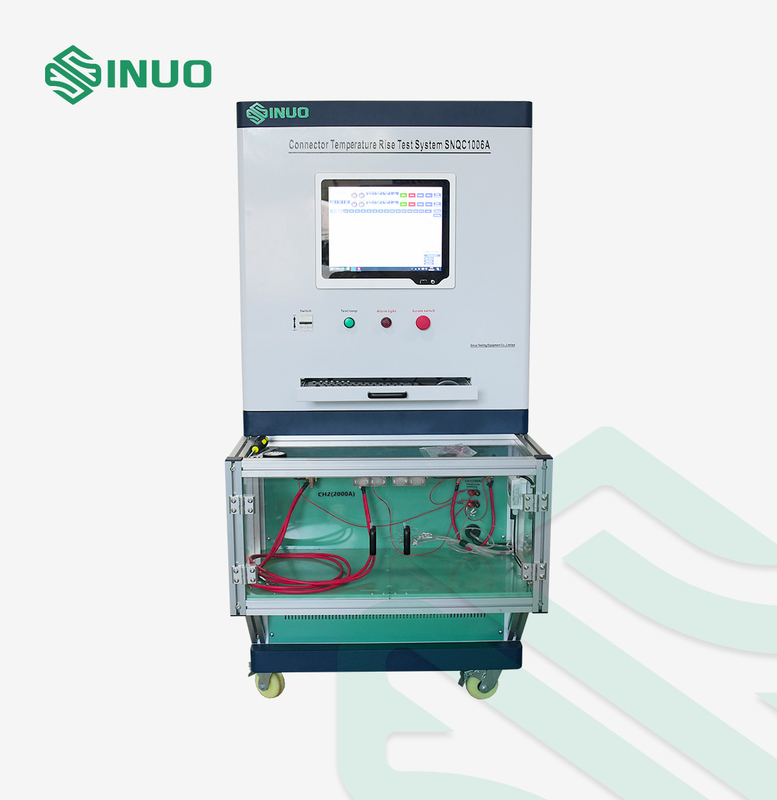

IEC 62196-2 EVコネクタ短時間電流耐量試験システム IEC 62196-2 EVコネクタ短時間電流耐量試験システム
