| ブランド名: | Sinuo |
| モデル番号: | SNQC1001 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 セット / 月 |

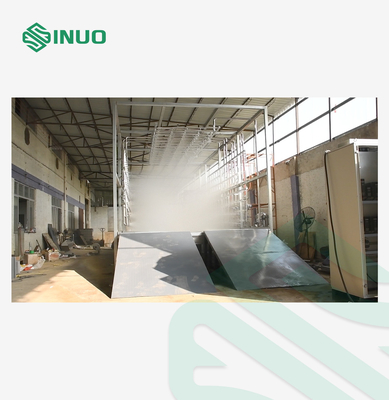

ウォーターブース 雨と乾燥試験システム
遵守された基準と条項
QC/T476-2007 "乗用車に対する雨不滅密封制限と試験方法" QC/T911-2013 電気自動車に適合する.
製品概要
この試験室の目的は,主に,試験された製品の雨の条件下における雨水の浸透を防止する能力と,雨のときや雨後における雨不浸透性能を試験することです. This test equipment is mainly used to assess whether the housing/seals of electrical and electronic products can ensure the good working performance and technical status of the equipment and components after or during the water test同時に,輸送または使用中に水に影響を受ける可能性があり,製品技術基準の基準となる.
テクニカルパラメータ
| 雨の強度 | 車両ボディの前側 (12±1) mm/min; 車両ボディの側,後ろ,上部 (8±1) mm/min |
| 噴霧の圧力 | 通常使用される水噴射圧は 50kpaで 3mm/m3の降雨量に100kpaで 6mm/m3の降雨量に150kpaで 8mm/m3の降雨量に等しいです特定の降水量は,実際の運用にかかっています |
| ノズルの圧力 |
150kPa±10kPa
|
| 雨の方向 | 0-90° (調節可能) |
| 雨の時間 | 1 〜 600 分以上設定できます |
| 雨の時間 | 設定できるのは19999H59M59S |
| 圧力計 | 水ポンプの支管の出口に圧力計を設置し,バルブを使用して圧力を調整 |
| 流量計 | 水ポンプから支線パイプの出口にフローメーターをインストール |
| 最大車両サイズ |
|
| 雨試験室の内部フレームの寸法 | 約7.4×3.4×3.1m (長さ×幅×高さ) |
| 雨試験室の外側のフレームの寸法 | 約7.6×3.8×4.5m (長×幅×高) |

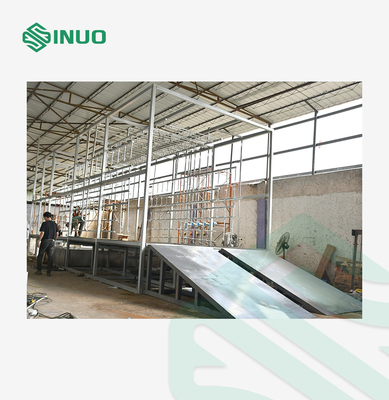

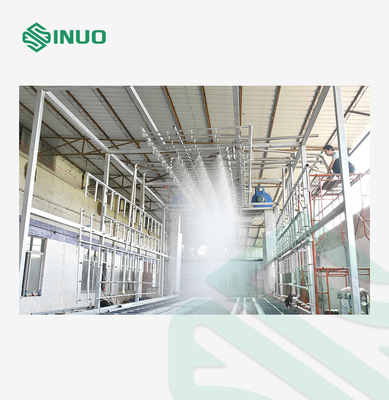

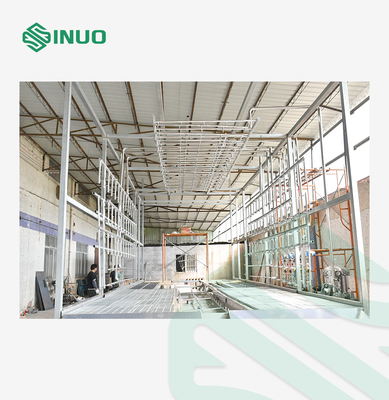

| 1車の防雨シール試験装置は,水噴霧の死角を避けるために,車の5つの表面が上,左,右,前,後方方向から噴霧されていることを確保する必要があります.,噴水圧と流量が車両の各部位の標準要求に適合することを確保する.雨室のフレーム構造は,腐食防止と衝撃防止を保証しながら,シンプルで美しい部品の検査と保守のために操作しやすい. |

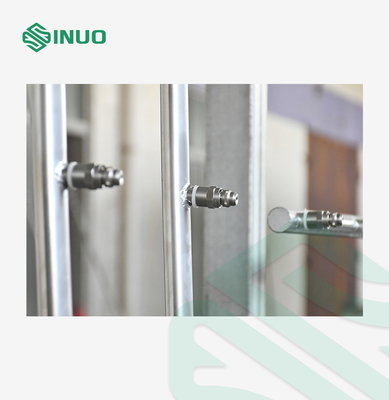

| 2. 全体は,異なるサイズの車検の検査を同時に収容することができます. 噴霧システムは,異なるサイズの機器のために設計されています.各スプレーシステムは,均質な水噴霧を確保するために圧力を調整するための圧力計と調節バルブを装備. 噴霧ライン全体の長さは7.4mです.フル噴霧タイプが採用されています.プロファイリングフル噴霧タイプが採用されています.ノズルは5つの方向から車両のボディに水を噴霧します.両側から,両側から,両側から,両側から,両側から.前と後ろ, 上部,水噴射の死角を避け,水噴射圧と流量強度が車両の各部分に対応し,国家標準の要件を満たしていることを確保します. |
| 3チェンジボディの構造は 耐腐し 耐衝撃で シンプルで美しく設計されています水漏れを保証するために,部屋の身体の側面の底に排水管があります. |
詳細
