| ブランド名: | Sinuo |
| モデル番号: | SN4415 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 セット / 月 |
IEC60529 IPX3/4 充電ステーションおよび大型製品用噴霧試験装置
遵守された基準と条項
IEC60529 に適合する:2001ほら
製品概要

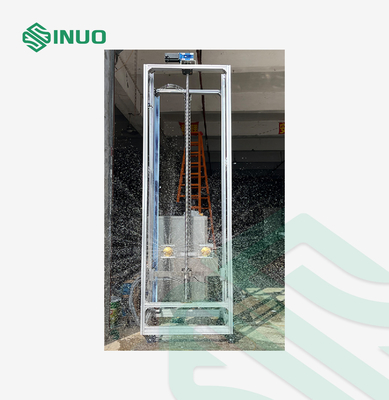

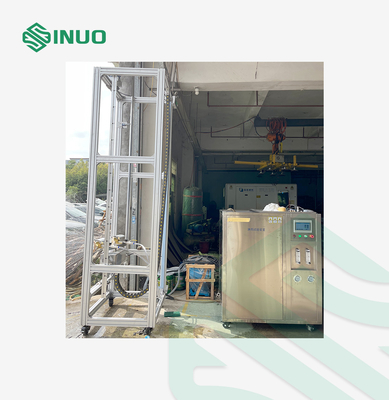

試験用製品は,IPX3-4レベルのスプレーテストのために,屋外のオープンスペースに置かれます.IPX3またはIPX4テストは,製品の実際の状況に応じて選択できます.装置は,全体的な組み合わせ (制御) に分割されています.移動装置に組み込まれている水管と電源ケーブルは,試験中に移動装置の後ろに引っ張られる.移動ラックが2pcsスプリングラーヘッドを装備されています噴霧器の各ヘッドにはバルブ制御装置が装備されています.噴霧器とサンプルとの距離は手動で移動し,噴霧用ラックは手動で前進します.スプレーフレームは上下に移動することができます, 上下移動距離の高さは400~3000mm (最大噴射高は2700mm).噴射角は調節可能 (0~±45°).水噴射の流量 バルブ (手動調整) によって調整され,電磁流量計によって表示されます. テスト中に (テスト時間,上下走行速度,上下走行速度,スプレーアングル) はタッチスクリーンで設定できます.
テクニカルパラメータ
| 適用する | 大型製品のIPX3/IPX4試験に適しています. |
| アパルチャー | Ø0.5mm |
|
穴数 |
121 pcs (中央の穴が1つあり,24 pcsの穴の内側の2つの円は30°の角を,そして96 pcsの穴の外側の4つの円は15°の角を収めています.) |
| ノジルの球状直径 | Sf75 ほら5 |
|
構造 |
取れるバフル構造を採用し,IPX3テスト中にバフルが設置され,IPX4テスト中に取り除かれる.これはアルミバフルであり,ステンレス鋼の対重量である. |
| 試験時間 | 3分未満 (1分/m2) で,使用者は時間を設定することができる (制御システム制御). |
| 水圧 | 150kpa,ユーザーは圧力を設定できます (制御システムによって制御されます). |
| 噴霧用ラックの寸法 | 900mm*800mm*3000mm (L*W*H) |
| リフティング範囲 | 400mm-2700mm (設定可能) |
| リフティング速度 | 0-150mm/S (設定可能) |
| 噴射角度範囲 | ±45° (設定可能) |
| 適用範囲 | IPX3とIPX4の水噴霧と全防水装置の自動制御に適しています. |
| 水供給方法 | 常流水供給 |
| 水タンク容量 | ≤80L |
| 試験水温 | 室温 |
| 流量 | |
| 水供給制御プロセス | 弁は手動で調節され,流量計は流量を読み,流量がタッチ画面に表示されます. |
| 流量範囲 | 12.5L/分 (それぞれ) |
| 流量精度 | ±0.5L/min |
| 流量計 | XYDL-DN15電磁気流量計 |
| 水ポンプ | ステンレス鋼の遠心ポンプ |

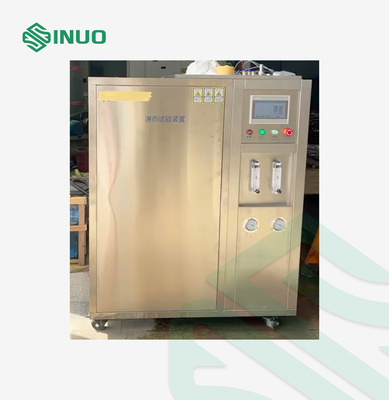

| コントロールキャビネット | |
| 流量検出 | 電磁流量計 流量信号のフィードバック |
| 流量設定 | 手動調整 |
| コントローラー | デルタ PLC |
| タッチスクリーン | デルタ |
| 制御機能 | 恒常流水供給 試験時間制御 上下走行速度制御 上下走行距離制御 噴射角度制御 |
| 保護機能 | 漏れ防止,過負荷防止,短回路防止 |
| 電気部品 | 著名ブランド (シュナイダー,イズミ,オムロン) などを使用する |
| 配線工 | 電気パネルの配置が合理的で ワイヤリングがしっかりしていて 標識がはっきりしています |
詳細
