| ブランド名: | Sinuo |
| モデル番号: | SN886 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

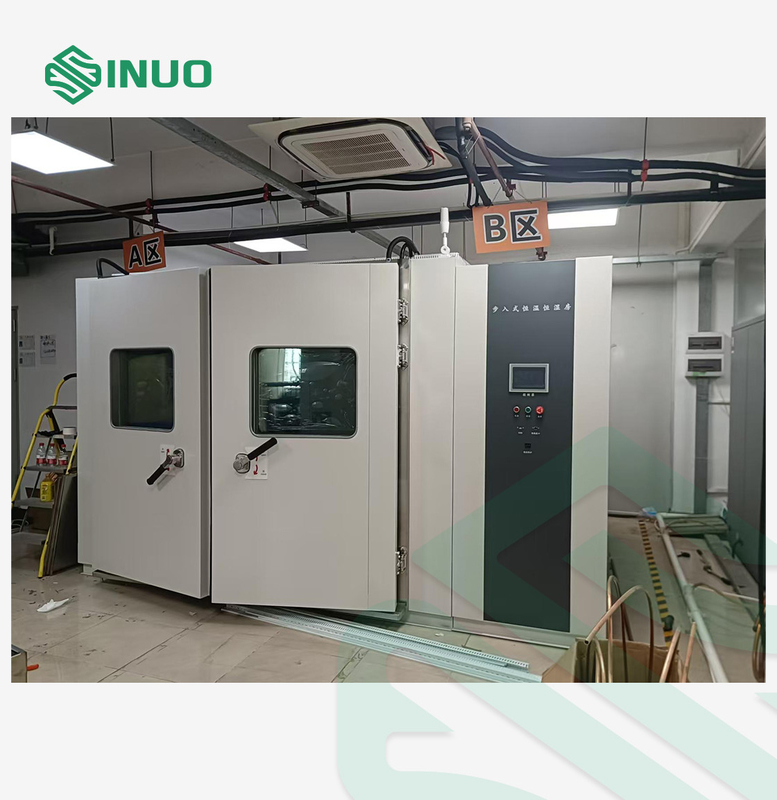

ウォークイン環境試験室 IEC 60068 温度湿度試験室
遵守基準と条項
IEC60068-2-1:2007「環境試験-パート2-1:試験-試験A:寒冷、IDT」
IEC60068-2-2:2007「環境試験-パート2-1：試験-試験B-乾熱、IDT」
IEC60068-2-30:2005「環境試験-パート2-30：試験-試験Db：湿熱、周期的（12時間+12時間サイクル）、IDT」
IEC60068-2-78:2012「環境試験-パート2-78：試験-試験室：高温多湿、定常状態、IDT」
設備概要
ウォークイン恒温恒湿試験室は、電子部品の安全性能試験、信頼性試験、製品選別試験などに適しており、同時にこれらの試験を通じて製品の信頼性を向上させ、製品の品質管理を行っています。
ウォークイン恒温恒湿試験室は、航空、自動車、家電、科学研究などの分野で不可欠な試験設備です。サンプル範囲：電気、電子、半導体、通信、オプトエレクトロニクス、電気機器、自動車電気機器、材料およびその他の製品。この設備は、温度環境の急激な変化を伴う高温および低温および湿度テスト後の上記サンプルのパラメータ、性能、および適応性を評価および決定するために使用されます。
学校、工場、軍事産業、研究開発などの部門に適しています。
| 容量とサイズ | |||||
| 有効容積 | 8分3 | 12メートル3 | 48メートル3 | 60メートル3 | カスタマイズ |
|
内箱寸法 |
幅: 2000mm 高さ: 2000mm 直径: 2000mm |
幅: 2000mm 高さ: 2000mm 直径: 3000mm |
幅: 4000mm 高さ: 3000mm 直径: 4000mm |
幅: 5000mm 高さ: 3000mm 直径: 4000mm |
必要な寸法はすべてカスタマイズ可能 |
|
外形寸法 約 |
幅: 3000mm 高さ: 2530mm 直径: 2630mm |
幅: 2560mm 高さ: 2950mm 直径: 4000mm |
幅: 4700mm 高さ: 3200mm 直径: 5000mm |
幅: 5700mm 高さ: 3200mm 直径: 5000mm |
実際のデザイン次第 |
技術的パラメータ
| パフォーマンス | （周囲温度-5℃～+28℃、無負荷状態） | |
| 温度範囲 |
-40℃〜+120℃またはカスタマイズ可能 （最高試験温度：80℃、100℃、120℃、150℃、最低試験温度： 温度：-60℃、-40℃、-20℃、0℃はオプション） |
|
| 加熱速度 | -40℃～+120℃ 約2～3℃/分（無負荷、平均） | |
| 冷却速度 | +120℃～-40℃ 約0.7～1℃/分（無負荷、平均） | |
| 解像度の精度 | 0.01℃ |
無負荷状態で測定されたデータ |
| 気温変動 | ±0.5℃ | |
| 温度偏差 | ±2.0℃ | |
| 湿度範囲 | 20%～98%RH | |
| 湿度偏差 |
75%RH以下: ≤±5.0%RH 75%RH以上: ≤+2/-3%RH |
|
| 湿度の変動 | ≤±2.0%RH | |
| 温度・湿度制御能力範囲図 | |
|
| 電源 | AC3￠5W 380V 50/60Hz（R、STN三相5線＋アース線）（電圧変動≦±10%） | |
| 力 | 装置の総電力は約25KWです | |
| ノイズ | GB/T14623-2008 に従って測定した場合、騒音レベルは ≤75dB です (騒音検出装置は機器のドアから 1m の距離で測定されます)。 | |
| 標準 |
IEC60068-2-1:2007「環境試験-パート2-1:試験-試験A:寒冷、IDT」 IEC60068-2-2:2007「環境試験-パート2-1：試験-試験B-乾熱、IDT」 IEC60068-2-78:2012「環境試験-パート2-78：試験-試験室：高温多湿、定常状態、IDT」 IEC60068-2-30:2005「環境試験-パート2-30：試験-試験Db：湿熱、周期的（12時間+12時間サイクル）、IDT」 |
|

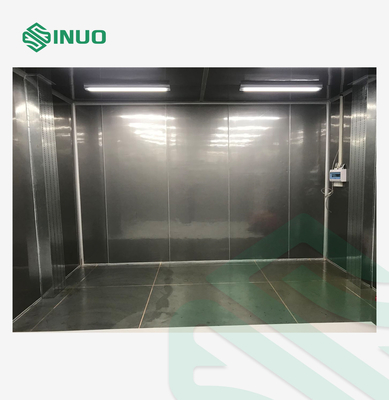

| 省エネ設計 | 制御システムのPLC（プログラマブルロジックコントローラ）が使用され、テスト条件に応じて冷蔵庫の動作条件が自動的に調整されます。冷凍システムは、負荷サイズに応じて電力を調整できます。また、コンプレッサーのエネルギー調整技術も備えており、優れた省エネ効果を実現できます。 | |
| 冷却方法 | 装置は水冷式を採用している | |
| 構造材料 | ||
| 全体的なインストール | 倉庫は現場でロックを締めて組み立て、設置されており、外観が美しく、内室と外殻の間の中間層にはポリウレタンフォームと強化鋼板が充填されており、同時に保温の役割を果たしながら、内室と外室の強度を強化します。構造がしっかりしていて、設置が便利で速く、工期が短いです。 | |
| 外箱材質 | A3版吹付：1.0mm | |
| 内箱材質 |
内室はSUS#304マットステンレスを使用 厚さ: 1.0mm |
|
| 断熱材 | 100mmの硬質ポリウレタンフォームとグラスウールは、耐火性と耐火性を備え、環境要件を満たしています。内室と外殻の間の中間層にはポリウレタンが充填されており、同時に保温の役割を果たしながら、内室と外室の強度を強化します。構造はしっかりしており、設置は便利で迅速で、工期も短いです。 | |
| 縦板と上板 | SUS#304マットステンレス製（厚さ1.0mm） | |
| 底材 | SUS#304エンボス加工ステンレス製滑り止め素材 | |

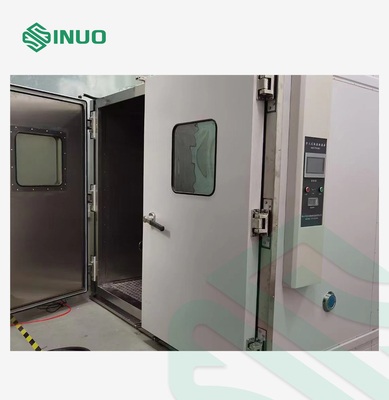

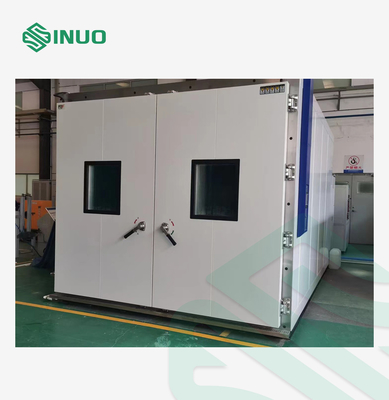

| ボックスドア | ドアの外側は、CNC切削、折り曲げ、焼き付け塗装を施した冷間圧延鋼板（厚さ1.2mm）で作られています。内部は角管で補強されており、変形や空気漏れがなく、長期間使用できます。ヒンジ付きシングルドア。低温テスト中にドアフレームとドアの端に結露や霜が付くのを防ぐため、ドアフレームとドアの端に電動霜取り装置が装備されています。 | |
| 底 | 底部の排水溝は幅60mm、深さ30mmで、底部周囲が窪んでいます。高温多湿の試験室試験で結露水を排出するためのステンレス製床排水溝が2つあります。 | |
| ボックス底板 |
（a）均一荷重：500kg/m2 （b）底板の支持力は水平チャンネル鋼によって保証されます。試験室は平面に設置され、試験室の底板には荷重を支える木製の角材が設置されています。ステンレス製の底板には3mmの滑り止めアルミ板が取り付けられており、底板全体にかかる力が均一であることを保証します。 |
|
| 観察窓 | 観察窓のサイズ：幅400*高さ600mm。ドアには大型の防蒸気3層真空ガラス観察窓が装備されており、いかなるテストでも表面に霜や結露は発生しません。 | |
| 照明装置 | 試験室内には防爆・防湿仕様の照明ランプが2つ設置されています。 | |
| テストホール | 本体にはΦ100mmの穴が1つ、ソフトプラグが1つ、穴カバーが1つ装備されており、外部テスト電源線や信号線を接続するのに使用できます。 | |
| シール | 試験室のドアシールにはシリコンゴムストリップが採用されており、高温や低温に耐性があり、老化防止機能があり、密閉性能に優れています。 | |
| 圧力バランスウィンドウ | 圧力バランス窓は、庫内外の圧力をバランスさせるために使用されます。加熱時には、庫内圧力が高くなりすぎてドアに外向きの力がかかりすぎるのを防ぎます。冷却時には、ドアが内側に吸い込まれて開かなくなるのを防ぎます。通常は閉じていますが、圧力差が大きいと自動的に開きます。 | |
| 温度センサー | 高精度の輸入プラチナPT100温度センサー | |
| 湿度センサー | 高精度、長寿命の高感度湿度センサー | |
チャンバー構成
| 1.1 空気供給システム | ||
| 1.1.1 空気の流れ図 |
吹出口は上部吹出口と下部空気戻りによる循環空気戻りモードを採用しています。 |
|
| 1.1.2 空気供給特性 | 空気は遠心ファンホイールによって輸送され、排気口のルーバーが風向を調整してボックス内の均一性を完全に確保します。 | |
| 1.1.3 循環モーター | 380V非同期モーターを採用 | |
| 1.1.4 風車 | 多翼遠心循環ファン、高温・低温耐性アルミ合金ブレード | |
| 1.2 冷却システム | 述べる | |
| 1.2.1 冷却方法 | バイナリカスケード機械蒸気圧縮 | |
| 1.2.2 コンプレッサー | GEA BOCK 半密閉ピストンコンプレッサーまたは Emerson スクロールコンプレッサー | |
| 1.2.3 冷媒 | 非フッ素系環境に優しいHFC R404a+R23 | |
| 1.2.4 コンデンサー | 水冷式高効率シェルアンドチューブ型 | |
| 1.2.5 蒸発器 | 高効率多段アルミ合金フィン蒸発器（厚フィンタイプ） | |
| 1.2.6 その他の付属品 | いずれも国際一流ブランドの高品質な製品です（右写真：ドライフィルター） | |
| 1.2.7 除湿 | 冷凍システムによる冷却と除湿（ボックス内の空気は露点温度以下の蒸発器を通過し、水分が沈殿します） | |
| 1.3 暖房・加湿システム | |
| 1.3.1 加熱管 | 電気加熱、高品質のニッケルクロム合金加熱線、PIDパルス幅制御SSRが加熱電力を自動的に調整します。 |
| 1.3.2 制御方法 | コントローラ出力信号は、SSRソリッドステートリレーを介して高精度の非接触スイッチ制御を実現するために使用されます。 |
| 1.3.3 加湿チューブ | ボイラー式電気加熱。高品質のニッケルクロム合金加熱線とSUS304アーマー。PIDパルス幅制御SSRが加熱電力を自動調整。加湿後、蒸気を試験室に注入します。 |
| 1.3.4 制御方法 | コントローラ出力信号は、SSRソリッドステートリレーを介して高精度の非接触スイッチ制御を実現するために使用されます。 |
| 1.4 制御システムと制御回路 | 述べる | |
| 1.4.1 コントローラ | コールドバランスのプログラム可能なカラータッチスクリーン温度および湿度コントローラーを採用。「7インチ」中国語および英語のトゥルーカラータッチスクリーン。ヒューマンマシンインターフェース（画面上の対話スタイル）。コンピューター制御。USB曲線記録。データストレージデバイス。 | |
| 1.4.2 画面表示機能 |
|
|
| 1.4.3 制御解像度 | 温度0.01℃、湿度0.1%、時間1分 | |
| 1.4.4 設定範囲 |
温度条件：-40℃〜100℃； 機器の動作温度範囲に応じて調整します（上限+5℃、下限-5℃）。 |
|
| 1.4.5 動作モード | プログラム演算、固定値演算 | |
| 1.4.6 プログラム容量 |
固定値の動作時間設定は 9999 時間 59 分まで可能です (設定 0 は時間制限なしの連続動作を意味します)。 使用可能なプログラム容量: 最大 120 グループ。 使用可能なメモリ容量: グループあたり 120 ステップ。 繰り返し可能なコマンド: 各コマンドは最大 999 回まで実行できます。 |
|
| 1.4.7 設定方法 | タッチ入力とコントロールを使用した人間とコンピュータの対話モード | |
| 1.4.8 通信インターフェース |
コンピュータに接続して曲線を表示したりデータを収集したりできます。監視およびリモート制御システムとして使用できます。 複数のマシンを同期的に制御するために使用できます。 RS-232、RS-485、USB 通信デバイス。 |
|
| 1.4.9 USBストレージカード | USB フラッシュ ドライブを挿入して履歴曲線や履歴データをダウンロードすることができ、ホットスワップ機能も備えています。 | |
| 1.4.10 データ記録方法 | バッテリー保護された RAM を搭載しています。デバイスの設定値、サンプリング値、サンプリング時間を保存できます。曲線記録サイクルは 30 ～ 60 秒に設定できます。最大メモリ時間は、履歴曲線と履歴データ (サンプリング時) の 90 日間です。 | |
| 1.4.11 電源オフメモリ機能 | 停電回復モードは、ホットスタート/コールドスタート/ストップとして設定できます。 | |
| 1.4.12 スケジュール電源オン機能 | 起動時間は任意に設定可能。電源を入れて時間になると自動的に運転を開始します。 | |
| 1.4.13 ソフトウェア使用環境 | 簡体字中国語版 Windows2000 または簡体字中国語版 WindowsXP オペレーティング システム | |
| 1.4.14 ネットワーク接続（オプション） | 専門ソフトウェアを介してイーサネットに接続できます。ネットワークを介してリモート制御およびリモート支援が可能です。また、ネットワークを介してテストデータを収集することもできます。複数のユニットを同時に制御できます。 | |
| 1.4.15 携帯電話アプリ機能（注文前に通信が必要） | デバイスは、携帯電話のアプリを通じて操作、パラメータの設定、監視が可能です。 | |
| 1.4.16 制御回路の主要構成 | 制御回路の主要部品はすべて高品質のブランドです。詳細なリストについては、主要材料表を参照してください。 | |
| 1.4.17 回路システム参照図 | |
国家標準回路図に従って、各線は線番号で標準化されています。 |
保護機能
| 1.5 保護機能 | 述べる |
|
1.5.1 ヒューズレス短絡保護スイッチを装備 1.5.2 コンプレッサーの過負荷および過熱保護 1.5.3 システム過電流/低電圧保護装置 1.5.4 コントローラ自己診断障害表示 1.5.5 冷却水圧低すぎ保護 1.5.6 電源不足位相保護、漏電、短絡保護 1.5.7 負荷短絡保護 1.5.8 安全接地端子 1.5.9 ファンモーターの過熱または過負荷保護 1.5.10 ボックス内外の圧力バランス装置 |
|
詳細紹介
| 1.6 その他のコンポーネント |
| 1.6.1 標準機器設置マニュアル、保守マニュアル、操作マニュアル |
| 1.7 利用条件 |
|
1.7.1 周囲温度：-5℃～+28℃ 1.7.2 相対湿度: ≤85%RH; 1.7.3 気圧：80kPa～106kPa 1.7.4 周囲に強い振動がない 1.7.5 機器電源: (テスト電源は付属していません) 1.7.5.1 電源380VAC（±10％）、三相線+保護アース線、接地抵抗≤4Ωに接続します。 1.7.5.2 最大有効電力: 25KW 1.7.6 周波数: 50±0.5HZ |
構造図
| 1.8 装置構成図（参考） |
|
1. シングルドア; 2. 作業室; 3. 温湿度調節室; 4. 加湿器、5. 蒸発器、6. ヒーター、7. ファン、8. 冷却装置、9. 冷却塔。 |
主な付属品一覧
| 1.9 主な材料リスト | |||
| 名前 | ブランド | モデル | 起源 |
| 構造 | |||
| ボックス本体 | カスタマイズ | 商工会議所 | 中国 |
| 内箱 | 304ステンレス | 中国 | |
| 循環モーター | 台湾 宜征 | 中国 | |
| 冷凍 | |||
| コンプレッサー | ボックまたはエマーソン | 半密閉型またはスクロール型コンプレッサー | ドイツかアメリカか |
| コンデンサー | 台湾 | ||
| 蒸発器 | 中壢 | 台湾 | |
| 圧力スイッチ | 中壢 | ＨＮＳ | デンマーク |
| ドライヤー | ダンフォス | DMML の | デンマーク |
| 電磁弁 | ダンフォス | ＶＢＢ５０１ | ドイツ |
| 冷媒および消耗品 | オフェンヴァンガー | R404A+R23 | アメリカ |
| コントロール | |||
| コントローラ | タト | MNT-600 | 中国 |
| センサー | セーリング | PT100 | 中国 |
| 電源スイッチ | チント | 漏洩防止タイプ | 中国 |
| 連絡先 | シュナイダー | LC1E1810M5 | フランス |
| ヒータ | カスタマイズ | ニッケルクロム合金 | 中国 |
| サーマルリレー | シュナイダー | 型番 | フランス |
| 逆相保護装置 | シュナイダー | フランス | |
| 過熱保護 | 虹 | 5〜300° | 韓国 |
| ソリッドステートリレー | 陽明 | ソ連 | 台湾 |
| リレー | シュナイダー | 2P、4P | フランス |
| ケーブル | 成天台 | 中国 | |
