| ブランド名: | Sinuo |
| モデル番号: | SN441C-24M |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

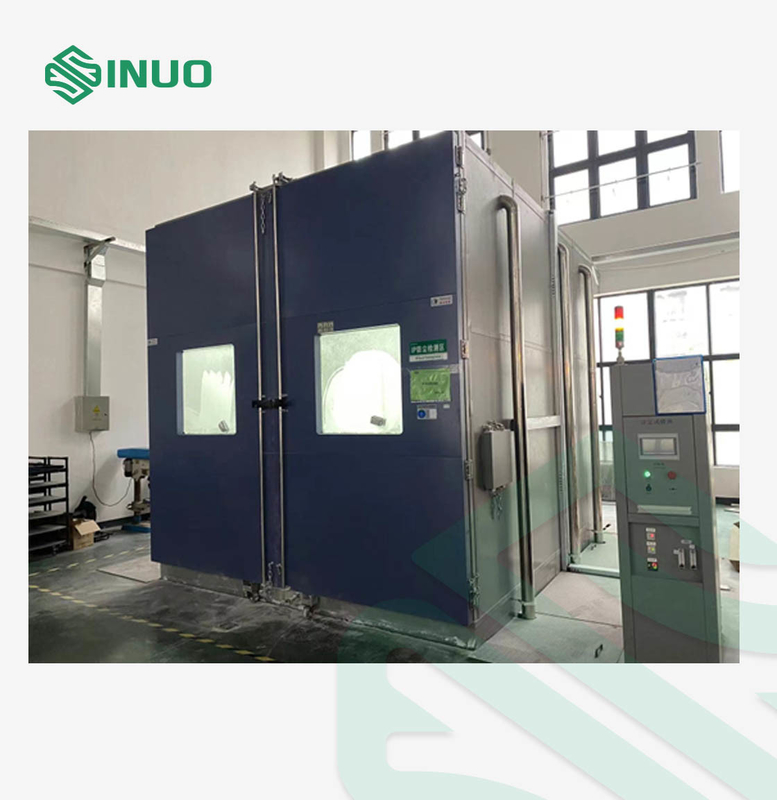

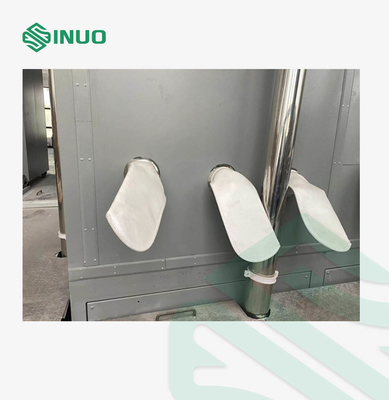

IEC60529 IP5/6X ウォークイン&地面内蔵砂と塵の試験室
遵守された基準と条項
IEC60529:2013 "囲みによって提供される保護度 (IPコード) " IP5XとIP6X
設備の概要
この機器は,電気・電子製品,自動車・オートバイ部品の試験に適しています.砂や塵がシールや殻に侵入するのを防ぐために電子製品や電気製品,自動車やオートバイの部品,シールなどの性能を砂や塵の多い環境での使用,保管,輸送でテストする.試験の目的は,空気流で運ばれる粒子が電気製品に及ぼす潜在的な有害影響を決定することである.この試験は,自然環境や車両の移動などの人為的な混乱によって引き起こされる,オープンな砂や塵の空気環境のシミュレーションに使用できます.
粉塵を上から下へ吹く方法 (垂直),粉塵を吹く時間はプログラムで制御できます.
テクニカルパラメータ
| 容量と寸法 | |
| 内部室の有効体積 | 約24立方メートル |
| 内室の寸法 | 2000*3000*4000mm (W*D*H) |
| 室外の寸法 | 約 2200*3200*5700 mm ((W*D*H) (溝の大きさを含む) |
| 溝の大きさ | 溝のサイズはW3300*D3700*H1200です.詳細については,添付された写真を参照してください (通路のサイズ500mmを含む) |
| 試験サンプル仕様 |
充電ステーション,電気キャビネット,エネルギー貯蔵庫 サイズ範囲は以下より大きくありません:W (260~2000) ×D (200~1000) ×H (1000~3000) mm
|
| 機能パラメータ | |
| 作業室温 | NT2 温室温室効果ガス |
| 作業湿度 | ≤75%R.H |
| 製品の真空度 | ≤60KPa |
| 粉塵の組成 | タルコム粉 |
| 塵粒子の組成 | 75μmの網状の大きさと50μmの線状の網状の直径を持つ四角穴のシートを通過できる乾燥したタークム粉末 |
| 塵濃度 | 2kg4kg/m3 |
| 空気流量計 | メカニカルタイプ |
| 空気の流れ速度 | 2m/sを超えない |
| 検査時間 | 塵吹き制御サイクル: 1s ~ 99h (調整可能),試験時間: 1s ~ 99h (調整可能),振動時間: 1S ~ 99H (調整可能) |
| メタル・メッシュ | 線名長: ≥50μm,線間の標準間隔: ≥75μm |
| 砂と塵の空気循環装置 | 循環気道と高功率混合流通換気機は,試験用殻の80倍の空気抽出容量を有する.そして空気抽出速度は,シャッフルボリュームの60倍/時間を超えない試験室内の空気流は,主に上下垂直の空気流ではなく,ラミナリー流です.圧力計は,校正インターフェイスを持っています. |
| 貨物プラットフォームの負荷容量 | 500kg未満 |
| 粉末乾燥システム | 装置は,粉末乾燥加熱装置を装備し,制御器の制御画面に加熱ボタンがあります. 試験中に粉末が少し湿っていることが判明した場合,制御画面の加熱ボタンをオンにして,塵を乾燥させるための塵加熱装置を起動することができます. 塵が乾いた後にボタンをオフにすることができます. 乾燥プロセスは試験プロセスに影響しません.試験室内の塵濃度を効果的に確保し,試験データの正確性を確保する. |
| 塵を交換する方法 | 手動の掃除機を使用して,粉を手動で置き換え,そして粉はいつでも簡単に置き換えることができます |

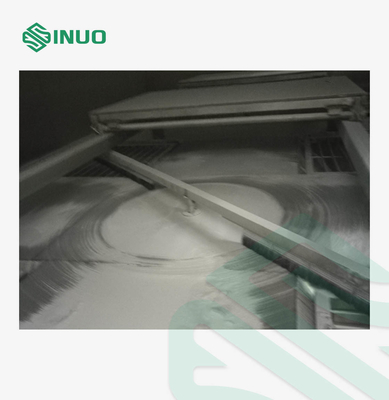

1. 設備は,スプライスされた倉庫ボードのウォークイン構造です. 4つの隅にそれぞれフンネルがあります. 中央のフラットはダストブラシ構造を採用します.横を通る塵ブラシ構造は,両側からフンネルに塵をブラシ.
2作業室の空気入口端には,砂と塵を吹き込む回転装置があり,塵を吹き出す必要性を満たしています.
3循環気管は,加熱と脱湿装置を装備しています.
4試験箱にはダブルドアがあり,老化耐性シリコンゴムで密閉されています.
5試験室とホイールプール管の外壁材料は,表面に粉末粉末の焼く塗料が付いている高強度双面性電磁鋼板で作られています.内壁は加工され,SUS304ステンレス鋼板で形成されています.フレームは,防腐処理とスプレー後に10%の平方管で作られています.
6温度と湿度制御はインテリジェントコントローラ (相対湿度センサーが直接読み取れる) を使います (パネル制御はタッチスクリーンを使用します).
キャビネット構成
a) シェル:高品質の1.0mm色鋼板で作られ,外面は塗り,色は白色.
(b) 隔熱層:100mmポリウレタン泡
C) 内室: 1.2mm 厚の SUS 304 不oxidable 鋼板で作られています.
D) 部屋のドア: - 1組の手動のダブルドア,大きな観測窓とドアにダストワイパー.
--各ドアに1つの観測窓を設置します (合計2台)
-- 観測窓は 多層防爆ガラスを使っています
扉に二重層の高低温耐性シリコンストリップを設置します
積載プラットフォーム
積載プラットフォームの負荷 ≥500kg (無荷物) 室内と外にはガイドレールがあり,試料車両が外から直接室内へ押し込まれる.
詳細 紹介
| 粉塵検査装置 |

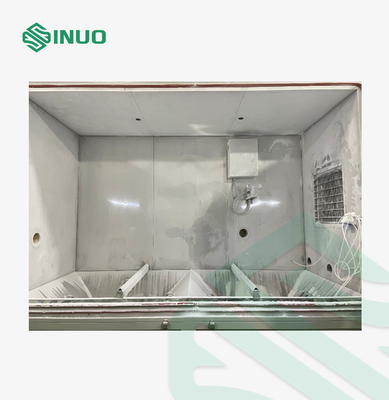

(a) スタジオの4つの角にそれぞれフンネル (合計4個) を設置し,中央に2つのフンネル (合計6つのフンネル) を設置します.そして金属の粉末フィルターがフニルの上部に設置されています. (b) 積み込み台の下部と倉庫の下部プレートの間に回転装置のセットが設計されている.粉を4つの角から 粉刷子で 散布します. (c) 流通気管を通って塵を作業室に送り込むため,高性能混合流量扇風機がフネルの底部に設置されています. d) IP5XおよびIP6Xの粉塵吹きテスト要件を満たす.試験室内の粉塵吹き空気の流れは,試験室内で粉塵を均等に懸垂して分散させることができます.吹く塵濃度は2~4kg/m3 (調整可能)試験塵は基板に均等かつゆっくりと沈着する.試験サンプルでは2m/sを超えない (調節可能). |
| 鉛の穴 |
a) 装置には φ50 mm の試験穴 (機械の左側と右側にある,直径 50 mm の穴) が装備されている. (b) 試験穴には密封剤のプラグとステンレス鋼の穴蓋が付いている. |
| 照明 |
(a) 研究室の上部にLED照明装置を設置し,観察します. (b) 照明スイッチボタンは,制御キャビネットの制御パネルに設計されています. c) 照明ランプの通常の使用時間は≥1000Hである. |
| バキュームシステム |
a) バキュームポンプ:単段回転シートバキュームポンプ (2HP) (b) センサー:電子差圧センサーを装備する.試験部品の差圧を圧力調節バルブで制御し,対応する試験要件を満たす. c) 真空システムには真空ポンプ,真空パイプライン,真空 U 形圧力指標,空気流量計などが含まれます.圧力を調節する三重部品と接続パイプ. (d) 真空管道:管道システムは,銅管,ゴムホース,空気フィルター圧力調節バルブで構成されています. U型圧力計:差圧表示 f) 空気流量計: ガラスのローター流量計は排気速度を測定する (少なくとも5つの真空圧力チャネル) |
| 粉末乾燥システム |
(a) 試験中に脱湿するための暖房装置が研究室内に設計されています. (b) 暖房は,箱の左側と右側に固定された,スイッチ付きのステンレス鋼の熱管を使用し,表面は穴が開いたステンレス鋼板で保護されています. (c) 暖房は固体リレーによって動かし,作業室の温度を制御するためにPIDによって自動的に調整されます. (d) 乾燥プロセスは試験プロセスに影響を及ぼさない. |
| コントロールキャビネット |
(a) 電気部品を設置するための独立した制御キャビネットを構成する. (b) 制御キャビネットは,使用者の必要に応じて操作に適した場所に配置されます. |
制御システム
| コントローラー | プログラム可能なLCDタッチスクリーンコントローラ,実験室温度と相対湿度を記録できる |
| プログラム実行 | 4つの出力ポイントで, 4つの異なる時間プログラム実行が同時に完了することができます |
| 時間制御 | プログラム可能なコントローラーの各出力ポイントには2つの時間周期制御装置 (すなわち開始時間と停止時間) があります. |
| 時間制御方法 | 塵吹き機,塵の振動,総試験時間は,個別または集合的に制御できます. |
| 試験時間 | 最大は999分 |
| 通信インターフェース | RS-232C (オプション) RS-485 (オプション) |
| 温度測定 | 高精度A級PT100プラチナ抵抗センサー |
| 使用条件と保護装置 | |
| 使用条件 |
環境要求:環境温度: -5°C~40°C;相対湿度: ≤90%RH;大気圧: 86kPa~106kPa b) 電力要求:電圧: 380V AC (±10%),三相線 + 保護接地線,接地抵抗 ≤ 4Ω 周波数:50Hz±10% c) 動作力: 約26KW,最終設計を条件として |
| 保護装置 |
(a) 空気スイッチ:過電,過熱,短回路 (b) 暖房システム:漏れ,短回路,過負荷防止など (c) スタジオ 調整可能な超温保護 --- 超温保護モード 1 制御装置は高温停止アラームを設定します --- 高温保護モード2 (d) 総電源の相次ぎと相損失保護 (e) 漏れ防止 f) 音灯警報機能とドアロック機能を持つ三色灯具を装備 (g) 保護機能が実装された場合操作パネルは,LCDディスプレイにアラーム番号を表示して,使用者にどのような故障が発生したことを通知し,メイン回路の電源を切断します装置は故障が排除された後に起動できます. (h) 電気制御装置にロック装置がある.循環扇風機が起動しない場合や過負荷の場合,冷却装置と加熱システムは起動できません.ユニットが超高圧下で冷却ユニットが無効になります.水が不足しているとき,加湿器が起動できない. (i) 補助機能: 時計信号機能,入力切断検出機能,停電防止機能,上限および下限温度および湿度アラーム機能冷却システム自動操作機能自動開始,自動停止,バックアップ操作機能,ヘルプ機能 |
| 設備の要件 | 第三者による校正を含む (オプション) |
制御インターフェース
