| ブランド名: | Sinuo |
| モデル番号: | SN888-5400L |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |

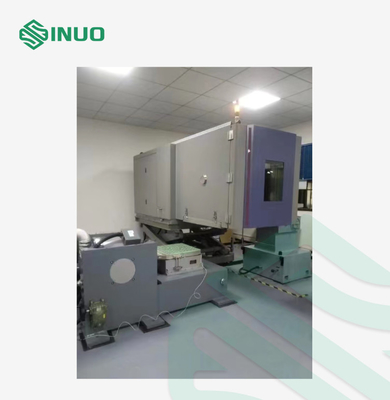

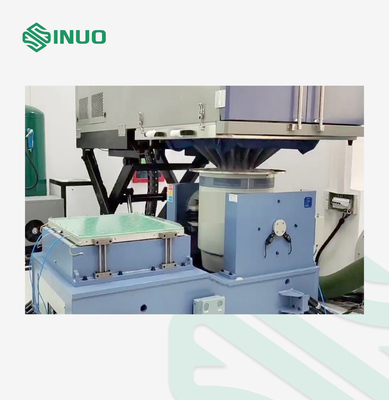

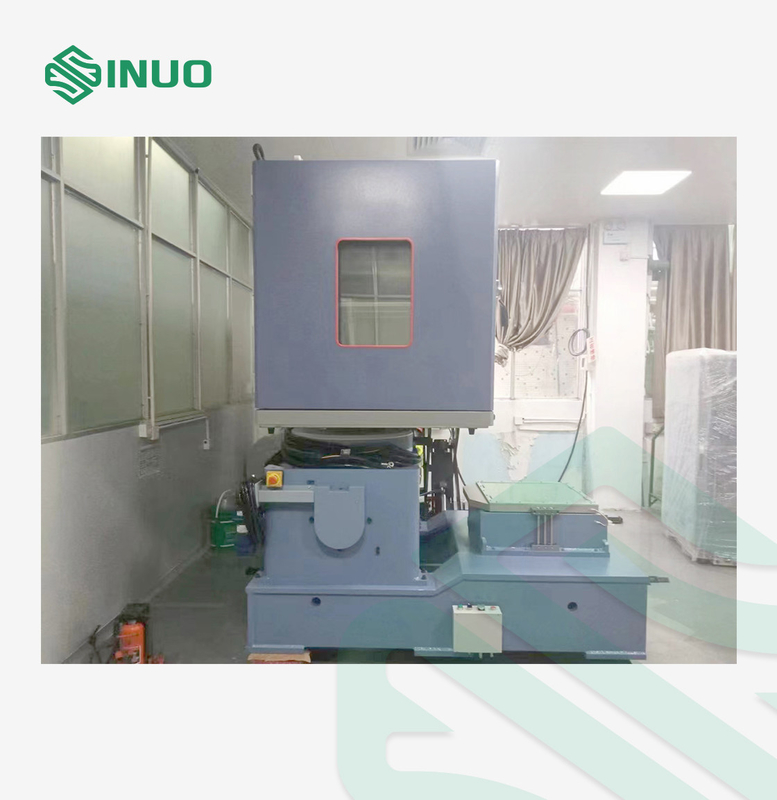

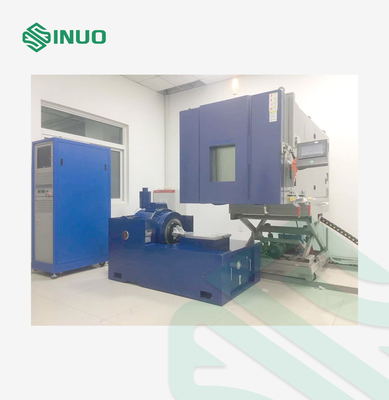

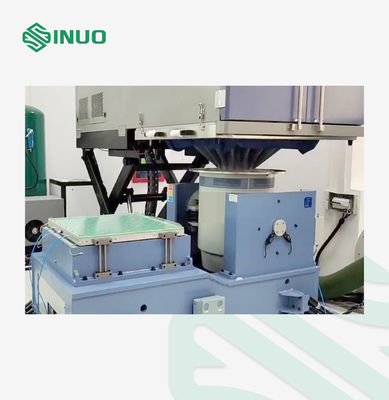

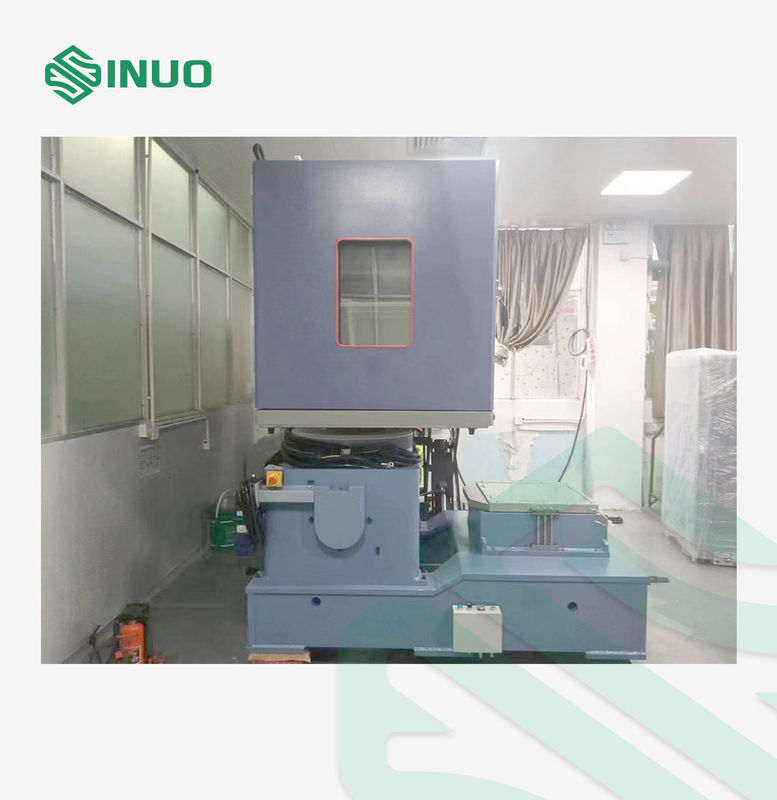

IEC60068-2-2 気候室試験装置付き振動シェイカ -40°C+180°C
遵守された基準と条項
IEC 60068-2-1:2007 電気および電気製品の環境試験-2-1部分:試験-試験A:冷,IDT
IEC60068-2-2:2007 環境試験-第2・1部分:試験-試験B 乾燥熱,IDT
IEC60068-2-30:2005 環境試験-第2-30部分:試験-試験 Db:湿気熱,周期 (12h+12hサイクル),IDT
IEC60068-2-78:2001 環境試験-第2~78部分:試験-試験室:温度は湿気,安定
州,IDT
製品概要
航空宇宙,航空,航空石油,化学品,電子機器,通信及び他の科学研究・生産事業試験室では,試験サンプルに電動振動のストレスを適用し,試験の信頼性を試験することができる.製品紹介は2つの部分に分かれています,最初の部分は電磁振動テストマシンSN553-EV322HG120VT120.GP.VCS-2であり,第二の部分は温度,湿度,振動3総合試験室です SN888-7200B-CT
テクニカルパラメータ
| 入力チャネル | |
| 入力チャネル数 | 2つの同時入力チャンネル |
| 入力信号の種類 | 電圧/充電 |
| 入力抵抗 | >110 kΩ |
| 最大電圧入力範囲 | ±10V |
| 最大充電入力範囲 | ±10000PC |
| SNR | >100dB |
| フィルター | 160dB/オクターブ アナログフィルター |
| 入力インターフェース | 3つのオプション入力:電圧,ICP,充電 |
| 最大入力量 | 士10VPEAK |
|
アナログ/デジタル変換機 (ADC) |
24 ビット解像度 ダイナミック範囲: 114dB 最大サンプリング周波数 192kHz |
| 回路の特徴 | 入力インターフェイスには,内蔵ICP常流源と電荷増幅器があり,10V/1Vの2つの範囲とオプションのAC/DCカップリング,およびアナログアンチアライジングフィルタがあります. |
| 出力チャネル | |
| 出力チャンネル数 | 2 つの出力チャンネル |
| 出力信号の種類 | 電圧信号 |
| 出力インペダンス | <30Ω |
| 最大出力電圧範囲 | ±10V |
| 最大出力電流 | 100mA |
| 振幅の精度 | 2mV |
| ハーモニック歪み | <-95dBfs |
| フィルター | 160dB/オクターブ アナログフィルター |
| チャンネルマッチング | 振幅0.04dB 段階は±05 |
|
デジタル/アナログ変換器 (DAC) |
24ビット解像度,ダイナミックレンジ:120dB,最大サンプリング周波数192kHz |
| 回路の特徴 | アナログアンチアリアージングフィルター;出力保護回路 |
| 試験タイプ | ランダム振動制御/シヌソイド制御/典型的なショック制御 |
デジタル振動制御器の機能説明
ランダム制御
ユーザが定義した電源スペクトル図 (ターゲットスペクトルエディタによって作成された) に基づいて,ランダム制御は転送関数均衡の方法を採用する.リアルタイムで正確なマルチチャネル閉ループ制御を迅速に実装するために,継続的に出力ガウスランダム信号システム非線形性,共鳴周波数,負荷変化に迅速に対応する.
周波数範囲: 0~4800Hz,18750Hzまで拡張可能
分辨率: 100, 200, 400, 800, 1600, 3200スペクトル線
制御電源範囲: > 90dB
制御戦略: 単チャンネル制御,重度の平均値,最大値,最小値
シネスコントロール
サイヌスは,サイヌス波形の振幅を制御するアナログ品質のサイヌスおよびサイヌススイープ信号を提供します.と滞在期間は,時間またはシヌソイド信号のサイクルの数を設定することによって決定することができます.
周波数帯:1Hz~5000Hz,最大10000Hzまで拡張可能
閉ループ時間: 5mS
ハーモニック歪み: <-100dB
周波数掃描モード:線形周波数掃描 0~6000 Hz/分
掃描方向: 上下
スウィープ期間: スウィープ数や試験時間として設定できます.
クラシックショック
移動関数均衡方法,サポート半シナス波,鐘波,長方形波,トラペソイド波,前頂尖の歯磨き波,後ろ頂尖の歯磨き波,三角形波を採用します.ユーザは,また,彼らのニーズに応じてパルスピーク値を入力することができます.
パルス持続時間 0.5〜3000mS
最大解析帯域幅18750Hz
フレームサイズ:最大16384
標準を満たす: MIL-STD-810 (米軍標準),ISO標準,ユーザー定義の中断制御制限.
