| ブランド名: | Sinuo |
| モデル番号: | SN888-7200B-CT |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |

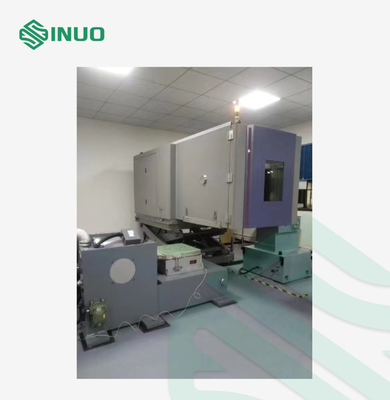

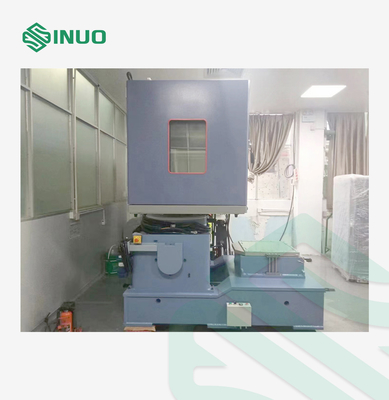

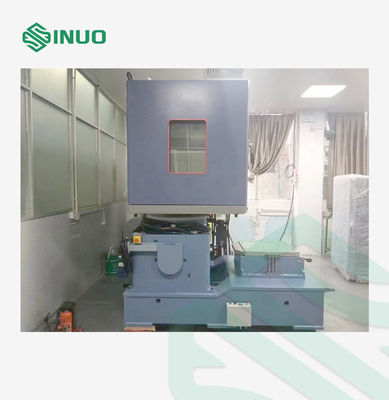

IEC 60068-2-6 線形温度 湿度 振動 3 総合試験室 5400L
遵守された基準と条項
IEC 60068-2-6:1995 電気および電子製品の環境試験-第2部分:試験方法 試験 Fc:振動 (シヌソイド式)
IEC 60068-2-1:2007 電気および電気製品の環境試験-2-1部分:試験-試験A:冷,IDT
IEC60068-2-2:2007 環境試験-第2・1部分:試験-試験B 乾燥熱,IDT
IEC60068-2-30:2005 環境試験-第2-30部分:試験-試験 Db: 湿度,周期 ((12h+12hサイクル),IDT
IEC60068-2-78:2001 環境試験-第2~78部分:試験-試験室:温度は湿気,安定
州,IDT
製品概要
適用:航空宇宙,航空,石油,化学産業,軍事,自動車 (モーターサイクル) のような科学研究および生産ユニットのための温度と湿度変化環境を提供します.,船舶,電子機器,通信,電源電池,その他の科学研究および生産ユニットシミュレーションされた試料は,温度と湿度環境条件の変化下でシミュレーションされた振動で負荷されます.電子部品の適応性試験と安全性試験は,信頼性試験,製品スクリーニングなどを提供しています.
特徴:1試験システムの先進的で合理的な構造設計と標準化された製造プロセスです.美しい外見で寛大な製品です.
2この試験室の主な機能構成要素は,世界的に有名なブランドの構成を採用し,技術的原則は,先進的で信頼性があります.騒音と省エネは最適に制御されています. 性能は類似した外国製品と比較できます..
3部品のマッチングと組み立てはよくマッチされ,主要な機能部品は全て国際的に先進的なレベルから輸入されています.製品の安全性と信頼性を向上させ,長時間高頻度使用の要求を保証する.
4設備は,良好な操作性,保守性,良好な温度安定性および耐久性,良好な安全性能を有し,環境を汚染したり人間の健康を害したりしません.
5制御キャビネットのすべてのワイヤーは,シリアル番号とシリアル番号を印刷し,特別な機器によって生産され,線は,はっきりと一目で見える.
テクニカルパラメータ
| 温度・湿度室の主要な技術パラメータ | ||
| スタジオの大きさ | (W×D×H) 220×220×150cm 容量5400L | |
| 総寸法 (約) |
(W×D×H) 260×585cm*高さ: 1温度と湿度の条件は別々で 最大は280CM 2垂直振動と温度と湿度を行うとき: 高さは約360cmです
--------非標準製品は最終設計の対象である.高さは振動テーブルの高さに関連している. 2トンの振動テーブルは約1.7メートル) |
|
| 温度範囲 |
通常使用される温度: -40°C+180°C 制限温度: -70°C+180°C |
|
| 温度変動 | ≤±0.5°C (負荷なし,常時状態) | |
| 温度偏差 | ≤±2°C (負荷なし,常時状態) | |
| 熱する時間 | -40°C+180°C 約70分,3°C/分,線形,負荷なし | |
| 冷却時間 | +180°C−40°C 約70分,°3°C/分,線形,負荷なし | |
| 標準負荷 | 負荷なし (振動テーブルの負荷を除く単一のブラインドプレートの場合) | |
| 湿度範囲 | 20%~98%RH | |
| 湿度偏差 | ±3%RH (湿度>50%RHの場合) ±5%RH (湿度 ≤50%RHの場合) | |
| 温度と湿度図 | ||
| 試験方法 | GB/T5170 | |
| 騒音 | 音レベル ≤80dB (A) (ドアの前で1m,地面から1.2m,空きスペースで) | |
| 汚染,電磁放射線 | 関連する標準要件を満たす | |
| 上記の冷却速度を除く製品動作技術データは,すべて室温25°C,相対湿度 ≤85%R.Hで測定される. | ||
| 基本の作業原理 | ||
| インテリジェント制御機能 | インテリジェント制御機能:中央制御システムは,試験室の外の環境条件 (温度と湿度など) を自動的に識別できます.試験室内の試料の労働条件 (体重など)熱容量,作業量,熱量など) と試験室の現在の温度と湿度条件. 対応する作業ユニット (圧縮機や電気暖房,湿気化器など) を自動的にオンまたはオフにすることで,様々な温度と湿度の正確な制御を実現する.高低温制御ソフトウェア). | |
| 高温セクション | 高温セクション:中央制御システムは,箱に収集された温度信号に基づいて増幅,アナログ/デジタル変換,非線形修正を行う.温度設定値 (目標値) と比較する. The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room恒常温度に達する. | |
| 低温セクション (省エネ設計) | 温度バランス方法:静的バランス技術,すなわち"冷却中に加熱しない"と"冷却中に加熱しない"のバランス方法が採用される.高功率冷却と高功率加熱の"動的冷却と熱のバランス"の伝統的な技術とは異なりますオンオフ冷却エネルギー調節技術を使用すると,中央制御器が異なる温度点に応じて冷却容量を制御することを意味します.設備が常に比較的低電力消費状態で動作するように. | |
| 湿度 | 湿度も温度と同じです | |
| 箱構造 | ||
| 構造 |
1. 統合的な外れる前後構造は,全体的な標準的な熱隔熱倉庫ボードを採用,ブロックは高低温に耐える有機シリコン材料で密封されています作業場は前部で,冷却システムと制御装置は後部で,スタジオの下部が移動式床で,ブラインドプレートと垂直プレート1個ずつ. 2振動インターフェイスボードは,シリコンゴムから作られた柔らかい膜を通して振動テーブルに柔らかく接続され,振動を隔離し,密封と保温機能を持っています. 3スタジオは,空気供給システム:空気供給モーター,遠心扇風機ブレード,ヒーター,加湿器,冷却,脱湿蒸発器で装備されています. |
|
| コントロールパネル | 操作制御パネルは,箱の右側に位置しています.コントローラが折りたたまれます. | |
| 殻材料 | 高品質の冷物製の鋼板から加工して形成し,表面をピクルスし,フォスファートし,その後電磁噴霧 | |
| エンドソーム材料 | 国際的な一般 SUS304# ステンレス鋼板 | |
| 断熱材料 | 試験室の外表面に凍結や凝縮がないようにするために,厚さ100mmのポリウレタン泡で作られています. | |
| ドア | 双ドア構造はシリコンゴムシールストリップを使用しており,高低温に耐性があり,老化防止性があり,シール性能が良好です.低温試験中にドアフレームとドアの縁に凝縮または凍結を防ぐためにドアフレームとドアの縁には電動解凍装置と防爆装置が装備されている. | |
| ドアハンドル | 引力型構造とレバーパワー開口を採用し,スイッチは便利で簡単で美しい. | |
| 観察窓 | サイズ: 40×33cm (幅×高さ) 箱のドアに空洞抵抗フィルム加熱と防凍観察窓があります. | |
| 懐中電灯 | 観測窓には,長寿命制御観測光源が装備されており,手動で直接オンとオフにすることも可能で,自動遅延シャットダウン機能があります. | |
| 試験用鉛穴 | 箱の右側または左側には φ100mm の穴があります.各穴には特別な泡ゴムプラグが装備されています.穴の特定の位置は,ユーザーの実際のニーズに応じて設計することができます. | |
| スタジオの下部にある排水装置 | 環境室からの凝縮水は電磁振動テーブルに漏れしてはならない.箱の下部には水槽と排水穴があり,スムーズな排水を確保し,すべての水が排水することができます. | |
| ゲートの固定装置 | 試験室の扉の安定性を確保するために,輸送および取り扱いの際に,ドア固定装置が特別に用意されている. | |
| 空気圧バランス装置 | 作業室の上部には,振動による室内の気圧変動を均衡させる気圧バランス装置があります. | |
| 振動テーブルと協働する方法 | スタジオには3つの移動可能な床プレートがあり,ブラインドプレートと垂直と水平の振動テーブルインターフェースボードが装備されています. | |
| 盲点プレート:温度と湿度試験を別々に行う. | ||

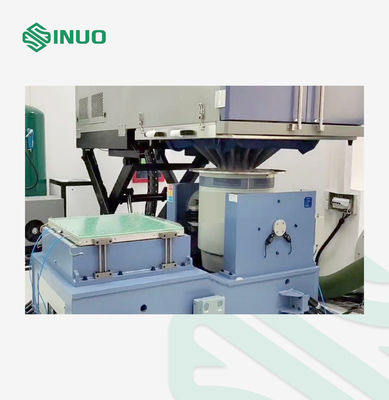

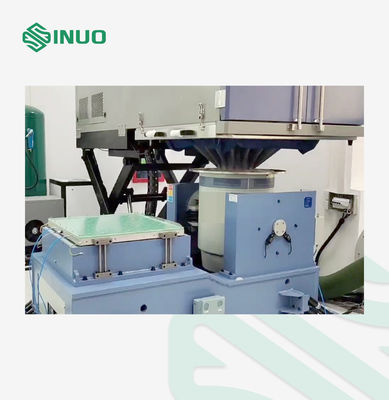

| 垂直と水平のインターフェースボードは,振動テーブルの垂直または水平方向で包括的な振動試験に使用され,振動追加テーブルと併用することができる.シリコンゴムの柔らかい膜は,振動テーブルに柔らかく接続されています, 振動を隔離し,密封と熱隔離機能を備える | ||

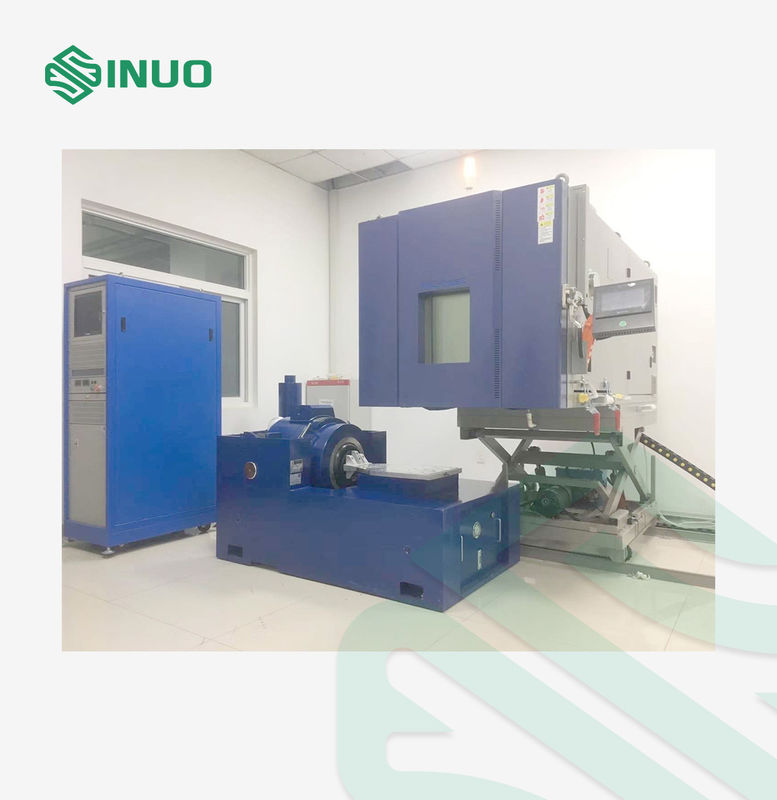

| 移動方法 (リフティング・プラットフォーム) | 振動テーブルは固定され,試験室は水力式リフティング・プラットフォームまたは移動可能な (電気で動かす) ローラーで装備される.試験室の左と右の動きと上下を上げることで振動テーブルの垂直テーブル,水平プラットフォームまたは空動位置に正確に接続することができます.接続. | |
| エアコンシステム | ||
| 制御方法 | 強制的な空気循環とバランスの取れた温度調節 | |
| 空気循環装置 | 長軸の外部モーターで駆動される複数の遠心扇風機を使用します | |
| 加熱方法 | ニッケル・クロム合金 電気熱線ヒーター,PID調整,アクチュエータ:固体リレー | |
| 空気冷却方法 | フィン型水利性蒸発機 | |
| 湿度と滴り防止特性 | ||
|
||
| 空気管の特徴 | ||
|
||
| 冷却システム | ||
| 冷蔵コンプレッサー | 2つの圧縮機からなる低温冷却装置のセット | |
| 低温用主要アクセサリー |
1磁気弁: "ダンフォス" 2手動ストップバルブ: "ダンフォス" 3フィルター: "Danfoss" 4圧力センサー:中国とドイツの合弁企業"ホングム" 5拡張バルブ: "ダンフォス" 6高効率の凝縮蒸発器: "Danfoss" (熱交換器) 7オイルセパレーター: "ALCO" 8ショック吸収管:アメリカン"パックレス" |
|
| コンデンサー |
台湾の"ヨンキヤング"
|
|
| 冷却蒸発機 | 台湾 の"ヨンキアング"型 水素 型 羽 蒸発 器 は,一般 の 蒸発 器 より 30% 高い 熱 交換 効率 を 持っ て い ます.その 優しさ は 美しさ,コンパクト 性,そして 急速 な 冷却 です. | |
| 窒素充填溶接プロセス | 低温接続パイプラインは,高品質の酸素のない銅管,窒素で満たされた溶接,高圧維持と防漏プロセスを採用し,溶接品質を保証します. | |
|
冷却エネルギー調節技術 (省エネデザイン) |
温度バランス方法:静的バランス技術,すなわち"冷却中に加熱しない"と"冷却中に加熱しない"のバランス方法が採用される.高功率冷却と高功率加熱の"動的冷却と熱のバランス"の伝統的な技術とは異なりますそれは,中央コントローラが異なる温度点 (すなわち,冷却の温度を調整する) に基づいて冷却容量を制御する,オンオフ冷却エネルギー調整技術を採用します."静的バランス"技術で,加熱なしで冷却する設備が常に比較的低い電源レベルで動作するように. | |
| 冷却方法 | 水冷却 (冷却装置を備えた) 外部寸法:L270*W115*H200CM | |
| 冷却剤 | 環境に優しい冷却剤R404AとR23の使用 | |
| 冷蔵システムの特徴 |
①最先端の静的バランス技術を用いて,制御システムは 0~100%の冷却液の流れを制御します.エネルギー節約を達成するために冷却容量を自動的に調整する; ②輸入品牌の排気バイパスバルブは,アメリカのSporlan Company (またはデンマークのDanfoss) のような圧縮機の吸気圧を自動的に制御するために使用されます.そしてデンマークのDanfoss熱膨張弁は,コンプレッサーが完全な範囲内で動作することを確保するために,自動的にコンプレッサー吸気温度を調整するために使用されます安定して信頼性がある ③低温コンプレッサーの排気圧が高すぎるのを防ぐために輸入された冷凝圧調節バルブを使用します.例えば:デンマーク Danfoss ④圧縮機内の冷却剤と潤滑油の相互溶解性を減らすために圧縮機のカーンキャスヒーターを使用し,圧縮機の安全性を保護し,信頼性の高い動作を保証します.; ⑤熱伝達温度差が小さく,冷却装置の蒸発コンデンサとして使用される.高熱伝達効率とコンパクトな外観; ⑥圧縮機上の解凍水が自由に流れるのを防ぐために,圧縮機の底部に水収集鍋が設置され,中央で収集され,放出されます. ⑦すべての冷却パイプは,溶接中に銅パイプの内部に酸化物スケールが形成されないように窒素で溶接されています. |
|
| 衝撃吸収と騒音削減システム |
振動による騒音や振動による製品上の変形や漏れを効果的に減らすために,複数のショック吸収とノイズ削減設計を採用しています. A. コンプレッサーの下には輸入のスプリングとゴムパッドが使用され,ダブルショック吸収により,コンプレッサーの振動とカスケードコンプレッサーの共鳴を効果的に軽減する. B. 騒音をさらに減らすために,外部の箱の中に耐火性のある吸音綿を設置する. C. 冷却システムの銅管は,圧縮機の振動が冷却管の変形や漏れを効果的に防ぐために,弧形設計と衝撃吸収管を採用します. |
|
|
ユニットの内部は,空気中の騒音伝播を減らすために,換気と散熱が必要であるため,油性吸音綿の音響遮断器が空気入口と出口に設置され,換気孔を通って屋内に伝わる音波を減らす..
B. 10mm未満のナイロンパイプクランプ直径を持つ衝撃吸収ホースおよび圧縮器プロセスパイプラインは,共鳴を避けるために衝撃吸収曲線と遠隔固定を採用する. 単位ショック吸収:
C. 冷却装置の底部には,固体ベースと地面を通るコンプレッサー振動の伝達を減らすために,特別なスプリングダムパーが設置されている.
D. 熱隔熱綿は,機械の非金属膨張関節 (熱冷ショック試験室) の隔熱と気密性において二重の役割を果たします.ガラス繊維の布でできています厚いシリカ布と様々な種類の保温綿フェルト. その長さと幅は,外皮と一致し,良い拡張性と拉伸強度があります. E. 騒音と振動の軽減: 繊維の布と熱隔熱用綿のボディ自体には,音吸収と振動隔離の機能があります.ボイラーの騒音と振動を効果的に減らすことができる扇風機など
|
||
| 湿化/脱湿化/水供給システム | ||
| 湿化方法 | 電動蒸気湿化 (不?? 鋼装甲式ヒーター);アクチュエータSSR非接触固体状態リレー. | |
| 湿度測定方法 |
輸入された統合されたフィンランド製の高精度電子湿度センサー"ヴァイサラ" (より安定した性能,高精度,および強力なメンテナンスフリー機能) |
|
| 水位制御装置 | 台湾の"Fanyi"液体レベル電子浮遊スイッチを 採用します | |
| 湿化水供給方法 | リアルタイムダイナミック水供給システム:主に水源タンク,水ポンプ,電磁弁,湿気化器,水位制御器,接続ホースなどで構成されています. | |
| 自動水道システム | 水ポンプを上げ + 自動水補給システム (純水機械を装備していない) は,高温と高湿度下で長時間監視なしで動作する目的を達成することができます. | |
| 水ポンプ | 湿化器にリアルタイムダイナミックな水供給を提供するために使用され,湿化および箱内の湿度を維持するニーズを満たす. | |
| 圧力バランス装置 | 私たちの会社の試験室は 圧力バランス装置を備えており 室内と室外の圧力が基本的には同じで 湿度が正確で安定しています | |
| 脱湿システム | 凝縮法による脱湿:箱に脱湿蒸発器が設置されている.作業室の空気中の水蒸気が脱湿蒸気器の水に凝縮して箱から放出されるように作業室の相対湿度を低下させる. | |
| 湿化水 | デイオニ化水または蒸留水は,長期の湿化水を確保するために,容量が大きい水貯蔵装置を装備し,自動的に水を追加することができます. | |
| 電気制御システム | ||
| 温度と湿度測定方法 |
温度収集は,A級高精度Pt100装甲プラチナ抵抗を使用する. 湿度:高精度電子湿度センサー (より安定した性能,高精度,非常に保守無効機能) |
|
| 冷蔵圧の監視 | 試験室には圧縮機の動作中にリアルタイムで動的圧力を検出するための圧感センサーが装備されている.私たちの会社の特別なソフトウェアと優れた作業原則を使用冷却システムの信頼性を大幅に向上させ,そのコアコンポーネント (例えば圧縮機) の使用寿命を延長します.,同時に,冷却システムの静圧をチェックし,プロのエンジニアが設備の保守を容易にすることができます. | |
| 温度と湿度制御装置 | 7インチ (800×480解像度) TFT 中国色LCDタッチ人間機械インターフェースと"オムロン"社の高性能プログラム可能なコントローラー (PLC)制御温度制御システムは,自動,知的で人間化された設計を持っています. 制御システムは,自動,知的で人間化された設計を持っています.制御システムは,それぞれ温度と湿度を制御するために,2チャネル入力と2チャネル出力制御方法を採用します.テストパラメータ,プログラム曲線,作業時間,暖房機,湿気補給機,冷却装置,ファンの作業状態を表示し設定できます. | |
| また,テストプログラムの自動操作とPIDパラメータの自動調整の機能があります.それは自動的に加熱システム,湿化/脱湿化システム,冷却システム循環扇風機,高温アラーム,その他のサブシステムで,温度/湿度制御システムの高度な制御品質を保証します. . | ||
| 主に電気機器を扱う |
1ACコンタクター: "ABB" 2断路器 "ABB" 3熱リレー"ABB" 4小リレー:オムロン 5固体リレー: 台湾・シヤン |
|
| 人間・コンピュータ 対話 インターフェース | カラータッチ型人間機械インターフェースと高性能プログラム可能なコントローラ (PLC).コントローラには3レベルのパスワード保護機能があります.異なるパスワードを入力すると,人間の触動によるシャットダウンを避けるために異なる操作権限があります. | |
| 表示方法 | LCD色液晶ディスプレイ,タッチコントロール 英語インターフェース | |
| 画面の正確さ | 温度0.1°C,時間1分,湿度0.1%RH | |
| プログラム記憶容量 |
(1) 最大 127 プログラム,超長時間 (2) 各段に999時間,最大32,000サイクル (3) 各コマンドは 9999 回使用できます. 時間: 099 時間 59 分 プログラムを実行するときにリアルタイムでグラフィック曲線が表示される.表示される内容は:温度設定 (SV) 実際の (PV) 値,プログラム実行サイクル,プログラム曲線実行機能プログラム実行中にファイルスキップとホールド機能を備えた,セグメント動作時間,セグメント番号時間,動作時間,残留時間,故障状態および故障時間 |
|
| システムの仕組み | プログラム実行モード,恒常実行モード | |
| データ表示 | 装置には年,月,日,時間,設備の総走行時間,プログラムセグメントの走行時間,冷却水の温度が表示されています. | |
| 事故の詳細 | 障害状態と原因の分析を表示する. | |
| 定期的な保守情報 | 日々の保守と定期的な保守項目のリストは,定期的な設備の保守を行うことを操作者に思い出させて指導するために定期的にポップアップします. | |
| 制御機能 | 上限温度と下限温度保護機能 (音響・視覚警報装置),制御システムには自己検出・自己診断機能,自動故障表示・警報機能もある.自動走行・停止タイミング機能; 自動診断機能,複数のオフオフ回復モード. テストが完了した後,自動シャットダウンと音声と光の提示があります. | |
| 遠隔監視 |
組み込みUSBインターフェイスは,歴史曲線と歴史データをダウンロードすることができます - それはレコーダーを置き換えて RS485,LAN (ネットワークポート),GPRS (携帯電話) と他の通信方法 (標準RS232またはUSB) は,遠隔監視とデータ収集を容易にするコンピュータと中央制御装置の間のリモート通信管理を実現できます. 機械が接続された後,機器の動作と温度や湿度などのパラメータは,コンピュータを通じて継続的に監視できます.(最大32台のデバイスをオンラインに接続できます) USB機能:USB20, 試験操作データを記録してダウンロードできる USB フラッシュドライブ (容量4G) で装備 |
|
| コミュニケーション機能 |
(1) 大容量,24時間稼働すると3ヶ月分のデータを保存できる (2) サンプリングサイズは1Mで,コンピュータのストレージを入れ替えます. 組み込みUSBインターフェイスは,歴史曲線と歴史データをダウンロードすることができます - それはレコーダーを置き換えて RS485,LAN (ネットワークポート),GPRS (携帯電話) と,遠隔監視とデータ収集を容易にする他の通信方法. USB機能:USB20, 試験操作データを記録してダウンロードできる USB フラッシュドライブ (容量4G) で装備 |
|
| 装置の走行指示灯 | 電気制御キャビネットの上部には3色音と光のアラームが設置されており,装置の3つの状態を表示し,停止し,アラームを鳴らします. | |
| 設備の使用条件 | ||
| 湿化水 | 純水,蒸留水,離子化水,抵抗性 ≥500Ω.m | |
| 電圧 | AC 380V±10%,50 Hz,三相四線線と接地線 | |
| 設置電源 | クイラーを含む126KW 28KW | |
| 環境温度 | 5°35°C | |
| 環境湿度 | < 85%R.H ((25°C) | |
| 大気圧 | 86~106Kpa | |
| 開催場所の要件 | 装置は,操作および保守のために十分な空間を備えた,よく換気された試験室に水平に配置され,試験箱の近くには排水床の排水管があるほうがよい. | |
| 装置の配置の寸法 |
A:≥2000m B:≥1500mm C:≥800m D:≥800mm E:≥500mm |
|
| 環境条件 | 強い振動も 強い電磁場干渉も 設備の周りの塵や腐食性物質の濃度も直接太陽光や他の熱源からの直接放射線は不要です. | |
