| ブランド名: | Sinuo |
| モデル番号: | SN881B-1000L |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |
IEC60068-2-78 -70°C 冷たいバランス状態の恒常温度と湿度試験室 1000L
遵守された基準と条項
IEC60068-2-1:2007 環保試験-2-1部分:試験-試験A:冷,IDT
IEC60068-2-2:2007 環境試験-第2・1部分:試験-試験B 乾燥熱,IDT
IEC60068-2-78:2012 環境試験-第2~第78部分:試験-試験室:湿気熱,安定状態,IDT
IEC60068-2-30:2005 環保試験-第2-30部分:試験-試験 Db:湿度熱,周期 (12h+12hサイクル),IDT
製品概要
冷たいバランスの取れたタッチ インテリジェントプログラム可能な温度制御器 (省エネ制御)
この試験装置は,以下を禁止します.
1炎易性,爆発性,揮発性の物質のサンプルを試験または保管する
2腐食性物質の試料の試験または保管
3生物学的サンプルの検査や保管
4強い電磁気放出源からのサンプルの試験または保管
試験環境条件:環境温度は+25°C,相対湿度 ≤85%,試験室にサンプルがないとき
テクニカルパラメータ
| 製品名 | プログラム可能な恒常温度と湿度試験室 |
| 製品モデル | SN881B-1000L |
| 容量,寸法,重量 | |
| 名指内体積 | 1000L |
| 体重 | 約560kg |
| パフォーマンス | |
| 温度範囲 | -70°C→+150°C |
| 湿度範囲 |
(20%98)%RH (温度: 20°C~85°C,温度と湿度制御範囲図を参照,アクティブ熱負荷なし)
|
| 温度変動 | ±0.5°C |
| 湿度変動 | ≤2.5% |
| 温度偏差 | ≤±2.0°C |
| 湿度偏差 | ≤±3% |
| 熱する時間 | 負荷なしの中間2°C/分 |
| 冷却時間 | 負荷なし 平均0.7°C/分 |
| 負荷条件 | ない |
| 作業騒音 |
平均9点の試験に重みを使用します.各試験点は,水平的に騒音源から1メートル離れた位置にあり,地面から1メートル高い位置にあります.) 音レベル≤70dB (A) (環境温度は25°Cで低エコーで音絶室で測定した. |
| 構造 | |
|
断熱された建物の封筒
|
1箱の隔熱材料:高温耐性100mmの硬いポリウレタン泡 2扉の隔熱材料:高温耐性100mmの硬いポリウレタン泡 3外壁材料:A3板の噴霧 4内部壁材料: ブラッシュされたステンレス鋼板 SUS#304. |
| 底部構造強度 | 試験室底の軌道の重量: ≤100Kg/m2 (負荷) |

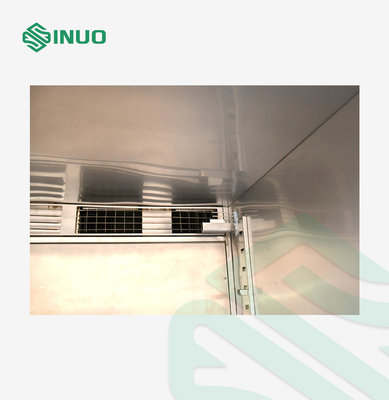

| エアコンチャネル |
1.扇風機,ヒーター,蒸発機 (除湿機も含む),排水装置,圧力バランスポート,調節可能な空気ガイドプレート,温度センサー 2ステンレス鋼長軸遠心扇: 4個/90W |
| 試験室の標準構成 |
1箱内の省エネランプ:LED省エネランプ 2. フラット埋め込みハンドル, 3鉛穴: φ50mm 1枚 4窓 400x600x40mm 3層の真空冷却ガラス 5ドアのヒンジ:SUS # 304 輸入ヒンジ |
| 箱のドア |
1セキュリティドアのロックメカニズム (試験室でドアを開くことができる) で装備され,コンデンサを防止するために電気熱が装備されています.隔熱ガラス観測窓の視域は約 (W400×H600mm)ドアフレームの凝縮防止のための電気暖房装置 2片段の扉は外向きに開かれ,ハンジは左側,ハンドルは右側 (箱の前面向きの場合) にあります. |
| コントロールパネル | コントローラーは600 7インチディスプレイスクリーン,温度 (湿度) コントロールディスプレイスクリーン,操作指示灯,照明ボタン |
| 機械室 | 冷却装置,圧縮機の水槽,圧縮装置,加熱装置 |
| 配送機 | 配送板,冷却扇,主電源スイッチ,トランスフォーマー,中間リレー,時間リレー,固体リレー,交流コンタクター,断路器 |
| 暖房 |
1熱力:約4KW 2. 熱制御方法:SSR (固体状態リレー) 接触のない等周期パルス幅調節 3. スチール製の熱管状の電気ヒーター |
| 電源コードの穴 | 箱の裏側にある |
| 冷却システム | |
| 熱冷装置 |
1冷却方法:空気冷却 2ヒタチまたはエマーソン低温低騒音渦巻き超低温冷却システム (空気冷却式散熱方法) |
| 熱冷交換装置 | 2段階冷却システム ヒタチまたはエマーソン低騒音スクロールコンプレッサー.超高効率のSWEP冷石炭熱冷交換設計を採用 [スウェーデン製 (sus#316) ]伝統的な内部スパイラル型よりも効率が良い. |
| 暖房負荷の規制 |
1伝統的な設計と比較して,制御安定性と再現性が高く,それは電力を節約し,より多くのエネルギーを節約する超効率を達成します. 2試験対象製品の加熱負荷を効果的に取り除くため,冷たい石炭流量装置の自動調整を採用し,ドイツ/日本の技術 テクノロジーの同期 |
| 冷蔵コンプレッサー | ヒタチかエマーソンか |
| 高効率の部品 |
1ストロッティング装置は 輸入された Chiming 冷却用品を採用しています 2コンデンサーと蒸発器はAC&Rのダブルスポイラー型アルミフィン装置を採用します. |
| 拡張システム | 容量制御冷却システム (毛細管) |
| 蒸発コンデンサー | 銅管の熱交換器だ |
| 冷蔵庫制御方法 |
1冷却システムは,衝撃吸収管などの振動とノイズ削減措置を備えて設計されています. 2. コンプレッサーの帰気気冷却回路 3蒸発圧を調節するバルブ 4制御システムの制御装置は,試験条件に応じて冷却圧縮機の動作条件を自動的に調整します.電力節約の原則を達成するために出力冷却容量を制御することができます. |
| 冷却剤 | ハニーウェル R404a (オゾン層減少指数 0) |
| 電気制御システム | |
| 制御機モデル | 冷たいバランスの取れたタッチ インテリジェントプログラム可能な温度制御器 (省エネ制御) |
| 制御装置の技術パラメータ |
温度と湿度入力信号 乾燥・湿気電球 PT100x2 解像度:温度 ±0.01°C,湿度 ±0.1%R.H. 上限と下限の待機とアラーム機能があります 9セットのPID制御パラメータ設定,PID自動計算. 乾燥と湿った電球の自動訂正画面 精度:温度 ±0.1°C+1桁,湿度 ±1%R.H+1桁 温度傾斜:0.1~9.9を設定できます. |
| 制御方法 |
1BTHCバランス温度と湿度制御方法 + DCCインテリジェント冷却容量制御 + DECインテリジェント電気制御 (温度と湿度試験機器) 2完全飽和性PID 3BTCバランス温度制御方法 + DCCインテリジェント冷却容量制御 + DECインテリジェント電気制御 (温度試験機器) |
| スクリーン表示機能 |
1スクリーン上の会話スタイルを採用し,キー入力は必要ありませんし,オプションはスクリーン上で直接触ることができます. 2温度セット (SV) と実際の (PV) 値は直接表示されます. 3実行中のプログラム番号,セグメント,残った時間,サイクルの数を表示できます. 4操作の累積時間機能 5プログラム温度設定値は,プログラム曲線実行のリアルタイム表示機能を持つグラフィックカーブで表示されます. 6. プログラム編集画面が別々にあり,各ページに温度,湿度,時間の少なくとも5つのセグメントを入力できます. 7英語は好きなだけ切り替えられます 8. 障害のプロンプト画面が表示されます. 9画面のバックライトを調整できます. 10画面保護機能は,タイマー,タイマーまたは手動シャットダウンに設定できます. |
| 安全保護装置 | |
| 冷却システム |
コンプレッサーの過熱 コンプレッサーの溢出量 コンプレッサーの過圧 |
| 試験室 |
調整可能な過熱保護装置 エアコンチャネルの極端な高温 扇風機エンジンが過熱 |
| ほか |
漏れ防止 暖房管は空気乾燥保護がない 過負荷と短回路保護 停電防止 低水位保護 |
| 他の配置 | |
| 主電源漏れ断路器のサンプル | AC380V 50Hz 3相4ワイヤー +保護接地線 |
| その他の特別指示 | |
| 電源ケーブル | 5コア (三相四線+保護接地線) ケーブル 4メートル,1本 (顧客の要求に応じて提供できる) |
| 鉛の穴 | 1本のゴムプラグ付きの鉛穴,直径 φ50mm,その位置と量は,箱構造が許可する限り,性能に影響しない限り,ユーザーの要求に応じてカスタマイズできます. |
| 交通機関 | 自動車の包装と輸送 |
| 使用条件 | 条件をリスト |
| 環境条件 | 1 温度: 5°C~35°C 2 相対湿度: ≤85% 3 空気圧: 86kPa~106kPa |
| 電源供給条件 | AC380V 三相四線 + 保護接地線 |
| 電源 |
容許される電圧変動範囲:AC (380±10) V 許容される周波数変動範囲: (50±0.5) Hz 保護接地線の接地抵抗は4Ω未満 装置の設置現場では,使用者が対応する容量の空気または電源スイッチを設定し,このスイッチは機器が使用するために独立してなければならない. |
| バッテリー容量 | 約11kW |
| 最大電流 | 30A |
| スイッチ | 63A (鋳造型ケースの漏れ防止装置) |
| 貯蔵環境の要件 | 設備が動作していないとき,環境温度は0°C~+45°Cで |
