| ブランド名: | Sinuo |
| モデル番号: | SN886-6m3 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

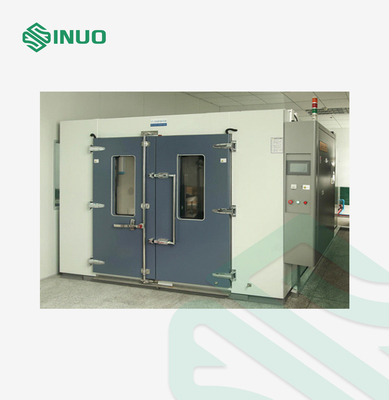

IEC60068-2-30 ウォークイン湿気と温度制御室 22m3
遵守された基準と条項
IEC60068-2-30:2005 環保試験-第2-30部分:試験-試験 Db:湿度熱,周期 (12h+12hサイクル),IDT
IEC60068-2-78:2012 環境試験-第2~第78部分:試験-試験室:湿気熱,安定状態,IDT
IEC60068-2-1:2007 環保試験-2-1部分:試験-試験A:冷,IDT
IEC60068-2-2:2007 環境試験-第2・1部分:試験-試験B 乾燥熱,IDT
製品情報:
この試験室は,製品または材料の温度と湿度変化環境をシミュレートします.貯蔵中の高低温,湿気環境下での器具,メーター,その他の製品部品, 輸送および使用,上記製品または材料の高低温および湿気環境への温度適応性を決定するために,特に製品電化による性能や機械特性の変化.
テクニカルパラメータ
| 違う 違う | プロジェクト | 内容 | |
| A について | 商品番号 | SN886-6m3 | |
| B について | 製品ブランド | シヌオ | |
| C について | 室内サイズ | W2000mm × D1500mm × H2000mm | |
| 外部の部屋の寸法 |
キャビネット部分: 約2300mm W × 2890mm D ×2350mm H |
||
| D | 温度範囲 | -70°C+180°C (範囲調整可能) | |
| 熱量 | -70°C+180°C 平均加熱速度は,プロセス全体で約2~3°C/分 | ||
| 冷却速度 | +180°C−70°C 平均冷却速度は,プロセス全体で約0.7°C/分 | ||
| 温度表示解像度 | 0.1°C | ||
| 温度変動 | ≤±0.5°C | 負荷なしでの測定データ | |
| 温度偏差 | ≤±2.0°C | ||
| 湿度範囲 | 20%~98% RH | ||
| 湿度偏差 | +2.0%RH / -3.0%RH | ||
| 湿度偏差 | 75%RH≤±5.0%RH以下,75%RH≤+2/-3%R.H以上 | ||
| 湿度変動 | ≤±2.0%R.H | ||
| 温度と湿度制御能力の範囲図 |
(温度と湿度制御範囲図を参照してください.湿度源や熱負荷はありません)
|
||
| E について | モーター騒音 | ≤75dB (A) (ノイズ検出装置は,機器ドアから1m離れた場所に測定する) | |
| F について | 電源 | AC3¢5W 380V 50Hz (R,STN 3相5ワイヤー+接地ワイヤー) (電圧変動 ≤±10%) | |
| G | パワー | 合計 25KW | |
| H | エネルギー節約設計 | 制御システムのPLCは,試験条件に応じて冷蔵庫の動作条件を自動的に調整するために使用されます.冷却システムは負荷に応じて電力を調整することができ,圧縮機エネルギー調整技術を持っています優れたエネルギー節約効果を達成できる. | |
| 私は | 冷却方法 | 設備は水冷却型 (水塔,水ポンプ付き) | |
構造と材料
|
設備全体 |

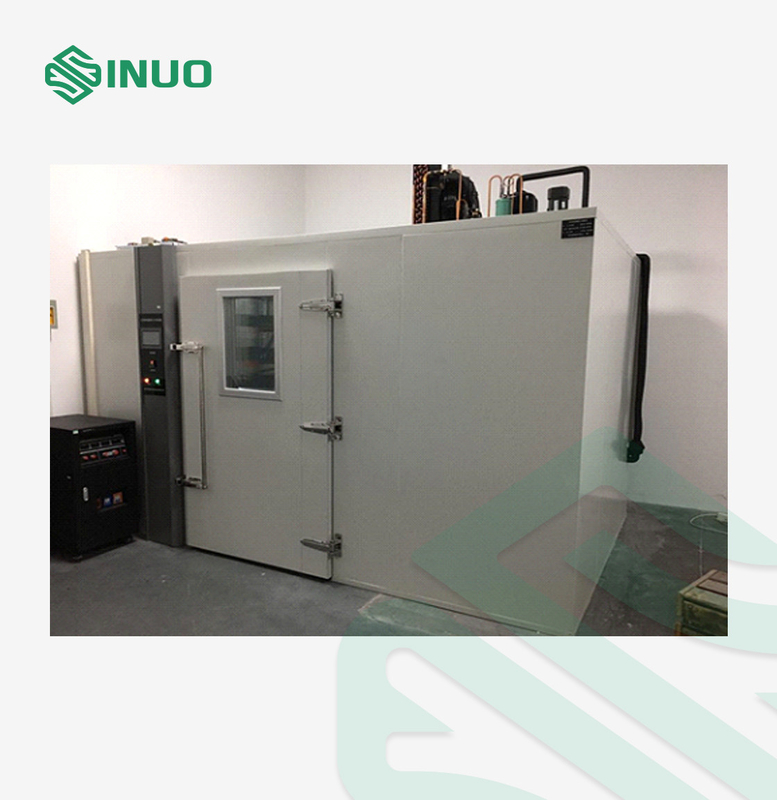

倉庫は現場にロックを固定して組み立てられ設置され,美しい外観を持っています.内室と外殻の間の中間層は,ポリウレタン泡と強化鋼板で満たされています構造 は 固い もの で,設置 は 便利 で あっさり で,建設 期間 は 短く あり ます. |
| 外室材料 | 標準厚さ: 0.8mm |
| 内室材料 | 内部室はSUS#304マットステンレス鋼で作られています.厚さ: 1.0mm |
|
断熱材料 |
100mmの硬いポリウレタン泡とガラスの羊毛で 炎を阻害し 防火で 環境要件を満たしています内室と外殻の間の中間層はポリウレタンで満たされています構造 は 固い もの で,設置 は 便利 で あっさり で,建設 期間 は 短く あり ます. |
| 垂直板と屋根板 | SUS#304マットステンレス製 (全厚さ1.0mm) |
| 底部材料 | SUS#304 凸版不?? 鋼の防滑材料でできています |
|
部屋のドア |
扉の外側はCNC切断,折りたたみ,塗装された冷物鋼板で出来ています (厚さ1.2mm)内部は長時間使用中に変形や空気漏れを防ぐために四角管で強化されています低温試験中にドアフレームとドアの縁に凝縮または凍結を防止するために,ヒンジング単一のドア,ドアフレームとドアの縁には電気解凍装置が装備されている.. |
| 底部 | 下の排水溝は幅60mm,深さ30mmで,下部周辺に沈み込んでいる.2ステンレス鋼床の排水管は,高温と高湿度で冷凝水排出をテストするために試験室に使用されます.. |
|
下のプレート |
(a) 均等負荷: 500kg/m2 (b) 試験室が平らな表面に設置されていることを確保するために,底板の軸承容量は水平チャネル鋼で確保されます.試験室の下板は,荷重を支える木製の四角形で設置されています.ステンレス鋼の底板に3mmの防滑アルミプレートが設置され,底板全体に均等なストレスを確保します. |
||
|
観察窓 |
観測窓の大きさ:幅400*高さ600mm.ドアには耐熱性および汗対策の3層の真空大型ガラス観測窓が装備されています.表面に凍りや凝縮が起こらない. | |
|

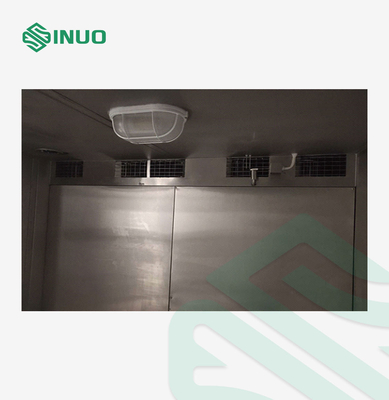

| 照明装置 | 試験室には2つの照明ランプが設置され,爆発防水と湿度防水です. | ||
|
鉛の穴 |
身体は,1 Φ100mmの穴,1 のソフトプラグと1 の穴カバーを装備し,外部試験電源ケーブルまたは信号線を通過するために使用することができます. | |
|
| 密封 | 試験室のドアシールはシリコンゴムストライプででき,高低温に耐性があり,老化防止性があり,密封性能が良好です. | ||
| 圧力バランス窓 | 圧力バランスウィンドウは,倉庫内外の圧力をバランスさせ,暖房中に内部圧力が高すぎるとドアが外へ押し出されないようにします.そして,冷却中にドアを吸い込み,開けられないようにします.通常は閉ざされ,圧力差が大きいときに自動的に開きます. | ||
| 温度センサー | 輸入プラチナPT100温度センサーを使用,高精度 | ||
| 湿度センサー | 高精度で長寿の高感度湿度センサーを採用 | ||
| 空気供給システム | |||
|
空気供給の図面 |
空気出口は,上部空気出口と下部空気帰還の循環空気帰還方法を採用する.
|
||
| 空気供給の特徴 | 空気は遠心風車で運ばれ,空気出口ラバーは風向きを調整し,室内の均一性を完全に確保します. | ||
|
循環エンジン |
380Vアシンクロンモーターを使用する |
|
|
|
風車 |
多翼遠心循環扇,高低温耐性アルミ合金刃 |
|
|
| 冷蔵システム | |||
|
冷蔵方法 |
二重キャスケード式機械蒸気圧縮 |
|
|
| 圧縮機 | ドイツのGEA半密封型ピストンコンプレッサまたはエマーソンスクロールコンプレッサ | ||
|
冷却剤 |
フロアでない環境に優しいHFC R404a+R23 |
|
|
|
コンデンサー |
水冷蔵高効率の殻とチューブタイプ |
|
|
|
蒸発器 |
高効率の多面型アルミ合金フィン蒸発機 (加厚フィン型) |
|
|
| 他のアクセサリー | フィルター乾燥機 (右の写真) | |
|

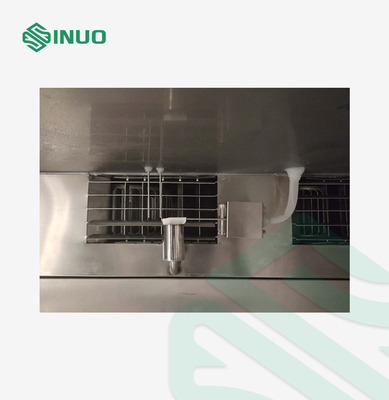

| 脱湿 | 冷却システムによる冷凍と脱湿 (箱内の空気は露点より低い温度で蒸発器を通り,水分が降る) | ||
| 暖房・加湿システム | |||
| 熱管 | 電気暖房 高品質のニッケル・クロム合金 電気暖房ワイヤタイプ PID パルス幅調節制御 SSR 自動で加熱力を調整します | ||
| 制御方法 | 制御器の出力信号は,SSR固体リレーを通じて高精度な接触式スイッチ制御を達成するために使用されます. | ||
| 湿化管 | ボイラー型電気暖房 高品質のニッケル・クロム合金型電気暖房ワイヤタイプ+SUS304装甲 PIDパルス幅調節制御 SSR 自動で加熱力を調整します湿化後,試験室に蒸気を注入する. | ||
| 制御方法 | 制御器の出力信号は,SSR固体リレーを通じて高精度な接触式スイッチ制御を達成するために使用されます. | ||
| 制御システムと制御回路 | |||
|
コントローラー |
冷たいバランスプログラム可能な色タッチスクリーン温度と湿度コントローラ"7インチ"中国語と英語の真の色タッチスクリーン 人間機械インターフェース (スクリーン会話タイプ) | ||
|
スクリーン表示機能 |
|
|
| ディスプレイ解像度 | 温度0.01°C 湿度0.1% 時間1分 | |
| 実行モード | プログラム実行,固定値実行 | |
|
プログラム容量 |
固定値での動作時間は 9999h59m まで設定できます (0 の設定は時間制限なしの連続動作を意味します) 使用可能なプログラム容量:最大120グループ 使用可能なメモリ容量: 1 グループあたり 120 ステップ 繰り返し実行可能なコマンド:各コマンドは最大999回実行できます. |
|
| 設定方法 | 人と機械の対話モード,タッチ入力と制御を使用 | |
|
通信インターフェース |
曲線を表示しデータを収集するためにコンピュータに接続できます (コンピュータは含まれていません) RS-232とRS-485とUSB通信装置 |
|
| USBメモリーカード | 履歴曲線,履歴データ,ホットスワップ可能機能をダウンロードするためのプラグイン可能なUSBフラッシュドライブ | |
|
データ記録方法 |
装置の設定値,サンプリング値,サンプリング時間を保存できるバッテリー保護のRAMを備えています.曲線記録期間は30~60秒に設定できます.最大メモリ時間は,過去曲線と過去データ (サンプリングの場合) の90日間を保存します.. | |
| 電源オフメモリ機能 | 電源停止復旧モードは,熱スタート/冷スタート/ストップに設定できます. | |
| 起動機能をスケジュールする | 操作者は電源を入れるときに電源を入れるときに電源を入れます | |
| 制御回路の主な構成要素 | 制御回路の主なコンポーネントは全て高品質ブランドです.詳細は主要材料リストを参照してください. | |
|
回路システムの参照図 |
|
各行は規則的に行番号で記されています. |
| 保護機能 | コメント | |
|
1ファイズレスショートカット・ブレーカー保護スイッチ 2圧縮機の過負荷と過熱 3システム 超電流/低電圧保護装置 4制御器の自己診断と故障表示 5低冷却水圧保護 6電力供給の逆相保護,漏れやショートサーキット保護 7負荷短路保護 8安全な地上ターミナル 9ファンモーターの過熱または過負荷防止 10箱内外の空気圧バランス装置 |
|
|
| 使用条件 | ||
|
1環境温度は -5°C~+28°C 2相対湿度 ≤85%RH 3大気圧:80kPa~106kPa 4振動は無い 5装置の電源: (試験電源は含まれていないことに注意) 5.1 電源を380VAC (± 10%) に接続し,3相線+保護接地線,接地抵抗 ≤ 4Ω 5.2 最大有効電源: 25KW 6周波数 50±0.5HZ |
||
|
装置構造図 (参照のみ)
1単一のドア 2 作業室 3湿度と熱を混ぜる室 4.湿気化器 5蒸発器 6.ヒーター 7.ファン 8.冷却装置 9.冷却塔 |
||
