| ブランド名: | Sinuo |
| モデル番号: | SN4412 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
ISO 20653 IPX6K9K 電気機器の外物に対する防水性
遵守された基準と条項
I.DIN 40050-9:道路車両;保護度 (IPコード);外物からの保護;水と接触;電気機器
2. ISO 20653:2013 道路車両-保護度 (IPコード) - 電気機器の外物,水,アクセスに対する保護
3. IEC 60529: 2013 囲みによって提供される保護度 (IPコード)
機能概要

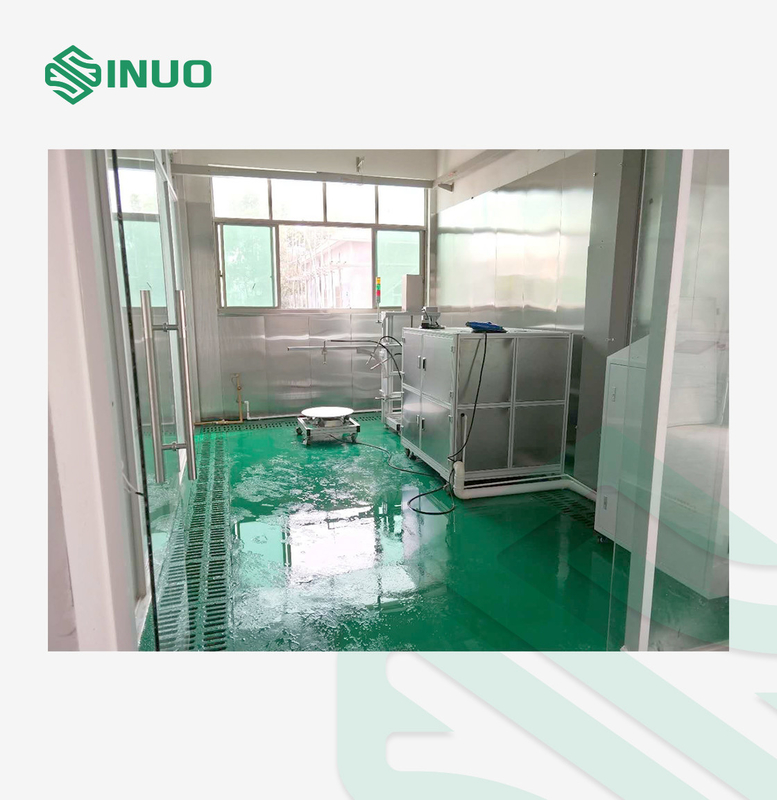

この機器の主な目的は,道路車両の電気部品,ランプ,電子製品および電気製品のカバーの保護に関するIPX6KおよびIPX9K防水試験を実施することです.これは自然環境や人工高圧洗車をシミュレートするために設計された防水試験装置です設備の主要構成要素には,高圧および高温のポンプ水,三相アシンクロンモーター,水ポンプの入口と出口パイプは高圧ホースで接続する必要があります; 装置は主に制御キャビネット,水道システム,高圧ノズル,ノズルの電動調節支架,サンプル回転台からなる.
テクニカルパラメータ
IPX9K テクニカルパラメータ
1試験は,小室 (最大 250 mm 以上のサンプル) と大室 (最大 250 mm 以上のサンプル) のニーズを満たす.試験対象の最大サンプルサイズは: Ø1150mmX750mm
2標準グラフィックに従ってカスタマイズされ,標準IPX9K要件を満たす.

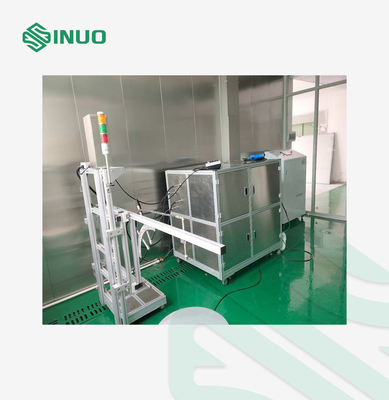

3. 大型の製品ノズルの支架に使用:底は,電気的に前後移動することができます,上下の高さは,電気的に移動することができます.そして90度ダウンノズルは,電気的に左と右に移動することができます.
| ノズルの角度 | 小室 (0°,30°,60°,90°),大室垂直面90° |
| 水噴射圧 | 8MPA-10MPA (調節可能) |
| 水噴射流量 | 14L/MIN-16L/MIN (調節可能) |
| 水噴射距離 | 100~250mm 調整可能 |
| 試験用製品の電源開いた作業 | 試験用製品のインターフェースを提示する. |
| 水ポンプ | イタリアから輸入された高圧および高温水ポンプ.水型シェルは,各ノズルの動作を制御するために4つの高温および高圧ピストンバルブを使用します. |
| センサー | 電子圧力センサー出力圧力値,タービン流量計出力流量値 |
| コントロール | 時間,圧力,流れの自動制御です. 各ノズルの作業時間,流れ,圧力を制御できます.セット流量と圧力を達成するために周波数コンバーターの周波数を変更することによってブースターポンプの速度を制御することができますすべてのデータは 制御パネルのインテリジェント・インストラム・ディスプレイで変換されます |
| ディスプレイ | 7インチのワインビュー色タッチスクリーン |
| インターフェース言語 | 英語,タッチスクリーン入力 |
| 動作モード | 小型の製品では0°,30°,60°,90°のサイクル操作,大型の製品ではノズルの垂直移動90°,または両モードの組み合わせ. |
| ディスプレイ機能 | サンプリングデータと設定パラメータをリアルタイムで動的に更新します.圧力,流量,温度,試験時間などを表示できます. |
| 保護機能 | 漏れ防止,過負荷防止,ショートサーキット防止,人事操作安全対策 |
| 水タンク容量 | ≥200L |
| 装置の電源 | AC380V 50HZ 30KW |
| 試験水温 | 制御可能な80±5 °C |
IPX6K 技術パラメータ
1製品のIPX6K試験に適しています.
| ノズルの開口 | フ6.3mm |
| ノズルの材料 | ステンレス鋼 |
| 水噴射流量 | 75L/min |
| 水噴射圧 | 約1000KPa/min |
| 試験時間 | 少なくとも3分,使用者が設定する時間 (制御システムによって制御される). |
| 噴嘴と囲い間の距離 | 2.5-3m (試験者によって制御される) |
| ノズルの保持器 | 引き上げ高度と角度は調節可能で,ドズルを固定するのに便利で,手持ち操作は必要ありません. |
| 流量と圧力の制御 | 流量センサーと圧力センサーのリアルタイムモニタリング,周波数変換器のインテリジェント制御,パラメータを制御キャビネットで選択し設定できます. |
| コントローラー | 三?? PLC |
| 人と機械のインターフェース | ワインビュー 7インチ 色タッチスクリーン |
| 周波数変換器 | デルタ周波数変換器 |
| 水ポンプ | ステンレス鋼の南ポンプ垂直ポンプ |
| 貯水タンク | ≥500Lのステンレス鋼の貯水タンク |
| ターンテーブル | 下の直径800mm,上の回転台350mm,下の回転台負荷150KG,上の回転台負荷25KG,棒は取り外され,小さな製品が上回転台に置くことができます.大型製品は,上部を外した後に下部回転台に直接配置できます.,回転速度: 5r/min± 1r/min (IPX6KとIPX9Kで共有) |
| 保護機能 | 漏れ防止,過負荷防止,短回路防止 |
| 噴水管 | 高圧ホース |
