電気自動車の試験装置
Created with Pixso.

EV 屋外防水試験 車両性能試験室

EV 屋外防水試験 車両性能試験室

ブランド名: Sinuo
モデル番号: SNQC1001
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1 SET/MONTH
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
前側雨強度:
(12±1) mm/min
反対側雨強度:
(8±1) mm/min
注射圧:
150kPa±10kPa
雨時間:
15minまたは多く
部屋 の 外部 サイズ:
6x2.4x3.3m (LxWxH),カスタマイズすることができます
部屋の内法:
7x3.8x4m (LxWxH),カスタマイズすることができます
ノズル材料:
PP材料
ノズル モデル:
調節可能な球のタイプ
パッケージの詳細:
輸出用パッケージ
供給の能力:
1 SET/MONTH
ハイライト:

性能試験室 屋外防水試験室

,

Outdoor Waterproof Vehicle Test Chamber

製品説明




電気自動車の屋外防水性能試験

試験室



 適用 基準



QC/T476-2007 雨防止性能制限とバス用試験方法: 隙間から水が出たり,出たり,車両の内面を継続的に流れます.

QC/T449 2010 断熱型および冷蔵型車両の技術条件及び試験方法 項4.15

車両の防雨性能と防漏能力を試験し,車窓と太陽屋根が正しく設置されているかどうかを確認するために使用されます.密封性能が信頼性があるかどうか設置方法が正しいかどうか,全車両の防雨性能を評価する.

雨のテストシステムを通して,雨のテストルームの条件は,外側の自然状態に類似しています.,車両の水密封状態を確認し,漏れを起こす部品の構造を改善する.

システムには雨室,スプレーシステム,水道システム,水循環システム,下水道システム,電子制御システム,移動式スプレープレートがあります.

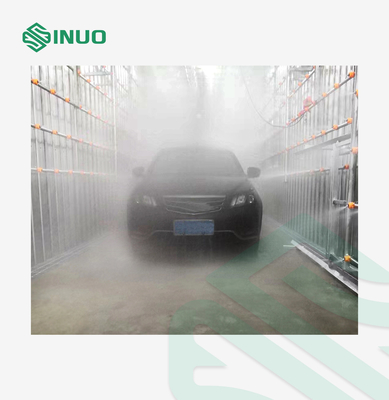

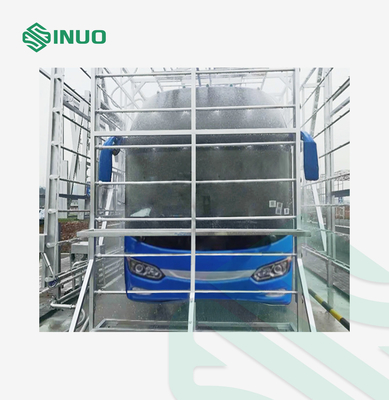

雨場: 雨の一定強度で車窓の表面を噴霧する. 下水処理装置を設置する.循環水は過濾処理のために下水池に送られる.雨室のフレーム構造は現場で溶接されます.
試験室内の貯水池と排水システムは,クライアントによって完成させなければなりません.


テクニカルパラメータ




雨の強度 車両前面 (12±1) mm/min;車両側,後ろ,上部 (8±1) mm/min
注射圧 150kPa±10kPa
雨の時間 15分以上,設定可能
雨の事前設定時間 1~9999H59M59S,設定可能
圧力計 ポンプの支管の出口に圧力計を設置し,圧力はバルブによって調節されます
流量計 水ポンプから支線パイプの出口にフローメーターをインストール
内部サイズ 6x2.4x3.3m (LxWxH),カスタマイズすることができます
外部サイズ 7x3.8x4m (LxWxH),カスタマイズすることができます
ノズルの大きさ 孔径F2.5-F3mm


噴霧システムの導入




サンプルと制限 隔熱車両及び冷蔵車両及び隔熱半トレーラー,冷蔵半トレーラー,乗用車又は乗用車によって改造された特殊車両キャビンと閉ざされた車両自動車,オートバイ部品,通信製品,家電,屋外照明,信号装置
適用する

車両の防雨性能と防漏能力を試験し,車窓と太陽屋根が正しく設置されているかどうかを確認するために使用されます.密封性能が信頼性があるかどうか設置方法が正しいかどうか,全車両の防雨性能を評価する.

試験原理

雨室を通して雨のエリアと雨の流れを制御します 雨を検出する条件は,車の防水状態を確認するために,外側の自然状態に類似しています漏れやすい部品の構造を改善するために.

構造

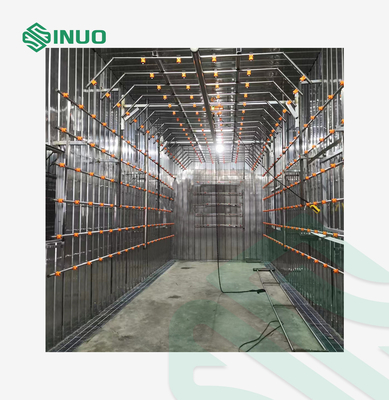

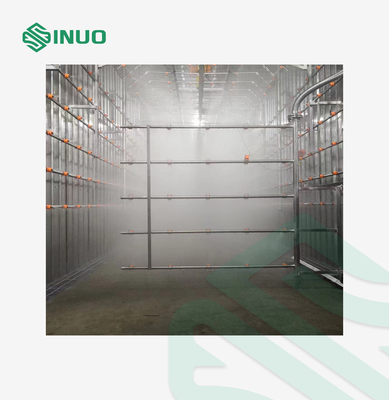

 システムには雨室,スプレーシステム,水道システム,水循環システム,下水道システム,電子制御システム,移動式スプレープレートがあります.
雨場: 雨の一定強度で車窓の表面を噴霧する. 下水処理装置を設置する.循環水は過濾処理のために下水池に送られる.雨室のフレーム構造は現場で溶接されます.
試験室内の貯水池と排水システムは,クライアントによって完成させなければなりません.

環境の使用

 電源:AC380V±5%/50Hz
使用場所:温度15~35°C,相対湿度25%~75% 大気圧86~106kpa (860 mbar~1060 mbar),地面は平らで照明が必要です.防水漏れスイッチ (またはソケット)水の取り込みと排水条件が良好である必要があります
水源:汚れのない清潔な水または自水道水,浄水フィルタを装備する必要があります.


質問 と 答え




Q: 噴嘴はどうですか?

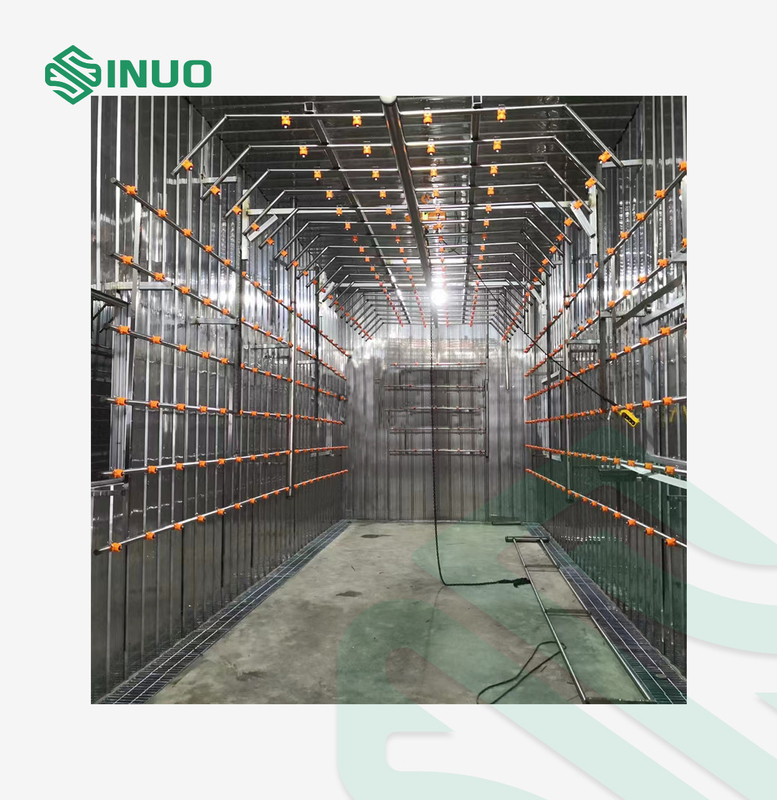

A: 1. 噴嘴はPP素材の噴嘴を採用します.噴霧状態は固体円形で,噴水の角度は60°で,上部の噴嘴は水平平面に垂直です.そしてノジルの設計は,国家標準に適合している噴霧面には空白の領域がない.噴霧の角度に応じて適度に調整できます.設計の基礎によると,噴霧面は,噴霧の角度によって調整されます.シャワーの部屋に水ノズルの4つの側面が配置されています垂直と水平の距離は400mmです


2ノズルとボールシートはスレッドで接続され,ボールシートの機械は水管に固定され,ブロックされた不浄物を交換し清掃するのに便利です.

詳細




EV 屋外防水試験 車両性能試験室 0
