| ブランド名: | Sinuo |
| モデル番号: | SN4412C-F |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

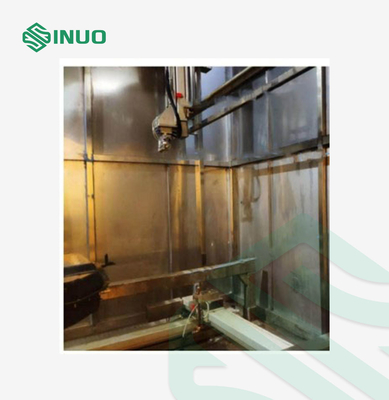

IPX9 高温・高圧水噴射試験システム SN4412C-F

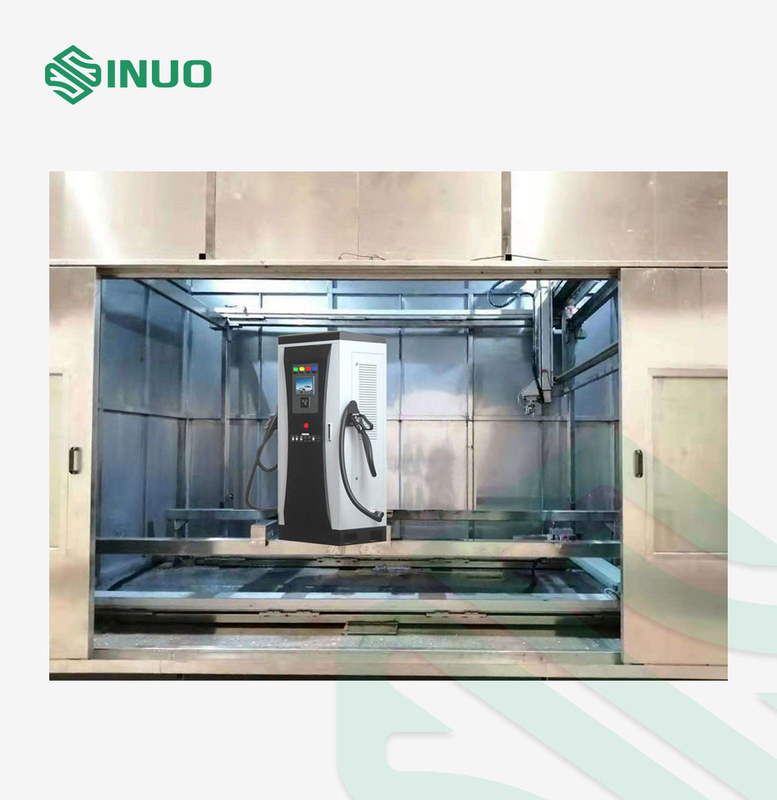

基準と条項を遵守する電気自動車の充電台 IPX9 高温・高圧水噴射試験システム
IPX9 オープンレインルーム SN4412C-Fは,IEC 60068:2022,IEC60529:2020などの標準要件を満たしています.
テクニカルパラメータ電気自動車の充電台 IPX9 高温・高圧水噴射試験システム
| 主な技術パラメータ | |
| 内部フレームの寸法 | 深さ2000×幅2500×高さ4000mm |
| フレームの外側の寸法 | 約 深さ 2500 × 幅 45,000 × 高さ 4500mm (ガラスハウス,排水タンク,地面エンジニアリングのユーザーはユーザーによって扱う). |
| ユーザー最大サンプル | 深さ1500×幅1000×高さ500mm サンプル重量650kg |
| 噴霧システム | イタリア製の高圧高温水ポンプ,高圧高温水圧計,高圧・高温電磁弁,高圧・高温液圧管. |
| ジェット水温 | RT ~ 80°Cを設定できる (RTは環境温度) |
| 注射角 | 噴霧はサンプル全体の表面を覆うことができ,噴霧角はサンプル表面に垂直である. |
| ジェット圧力 | 8000~10000Kpa |
| 噴霧流量 | 14~16L/分 |
| ノズルからサンプルまでの距離 | 175±25mm |
| 噴射時間 | 30S/m2 (設定可能) |
| 時間制御を実行する | 1s ~ 9999h59min59s (調整可能) |
| 受信機表面 | 製品の上部と横部 |
| 水噴射圧力計 | 水噴霧圧が表示される |
| 制御システム | 同社は自社でタッチスクリーン制御システムを開発しました |
| 熱タンク (保育器) | 1つ |
| 標本 車両 荷重 | 650kg |
| 噴水器の頭数 | 2 PC,一つはスプレーサンプル上部に設置され,もう一つはジェットサンプルの横に,平面の周りに設置される. |
| ジェット軌跡 | S形軌道を走る原理に基づいて 4方向のサーボモーターを使用して 5つの側面から水を噴射するロボットアームを設計しましたM2メートルあたり60Sの噴霧時間は,基本的な基準試験時間です.設定時,製品の全体的な寸法に応じてサイズを入力できます. 設定時に,すべての軌道の完了時間が設定できます.ロボットシステムは,順序よくテストのためにテスト経路を自動的に完了しますテストの後,腕は,デバイスの音と光のプロモーションの元のポイントに戻った. |
| サンプル配置 | 1 フォークリフトを使用してサンプルを積んで卸す,フォークリフトの顧客 (サプライヤーは仕様を提示する), 2 トラックを使用してサンプルを持ち上げて機器のドアに移動します.テストスペースに押すために手動サンプルトラックを頼むドアを閉めると システムから正式なテストが |
| 清水システム | 50L/Hの純粋な水設備を用意し,暖房用水を供給し,スプレー用水をリサイクルします. |
| 電力源 | AC380V3相5ワイヤ,50Hz電源:約100KW (負荷なし); 120Aの空気スイッチを別々に作る.空気スイッチにはワイヤリング端末があり,電源線は≥50平方である必要があります. |
| 水はシステム内で循環しない |
1) 水源はリサイクルできない (電池試験後水源が汚れているため,使用した水を下水タンクに放出することが推奨されます). 2) ユーザが水をリサイクルすることを検討している場合は,返水プールとプールを事前に清掃してください. 3) パイプライン利用者が事前に準備されていること 4) 水タンクサイズ:深さ2000×幅1000×高さ1000mm |
| 構造材料 | |
| ノズル | 鉄鋼製の液体管 |
| 水槽 | 鉄鋼 304 |
| 電気制御用アクセサリー | シュナイダーやオムロンなどの国際的に有名なブランドが選ばれます |
技術的な利点について 電気自動車の充電台 IPX9 高温・高圧水噴射試験システム
暖房システム
このシステムでは,高周波で使用される加熱線が非常に重要です, 暖房パイプの不適切な材料の選択,短い使用寿命, 簡単に作るフンネルショートサーキット現象,高い要求を持つユーザーにとって 非常に不便で苦痛ですこの目的のために,会社は,高温耐性セラミック材料の最新の新しいタイプの暖房ラックを開発しました.よい隔熱, 漏れ ショート回路現象を発生させない, 中央はドイツから輸入された加熱線,厚い線直径,高温耐性,乾燥燃焼耐性.クォーツガラス管は,暖房のワイヤの真ん中に挿入されています熱線が赤く燃え 柔らかく落ちないようにすることですそして,短回路やその他の障害現象をもたらす暖房ワイヤと内部の箱の金属接触を生成この技術は中国で初めてです
(タンクの暖房管)
イタリアから輸入された高温高圧水ポンプ
高温・高圧電子流量計

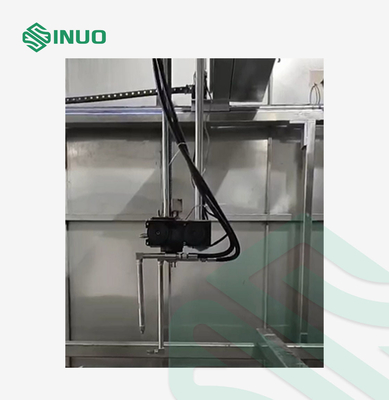

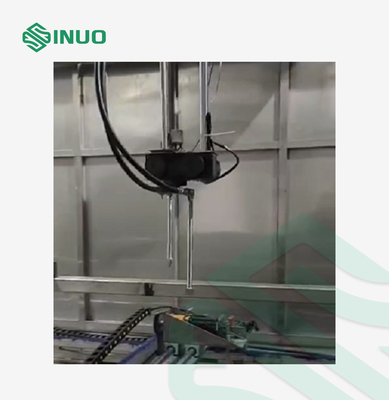

ノズルとサンプルホルダー
水圧校正センサー
