| ブランド名: | Sinuo |
| モデル番号: | SN4418 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1sets/month |
電気自動車IPX1-8の防水広範囲の試験制度
従った標準及び節
IEC 62196-1Ed.4CDV:2020年の節20.2。
IEC60598-1:2014人の指導者Part1:一般要求事項およびテスト
IEC60529:エンクロージャ（IPコード）によってIPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7およびIPX8提供される保護の2013度。
技術的な変数
| 1. 理性的な電気制御キャビネットおよび液浸タンクの技術的な変数 | |
| 電気制御キャビネット |
◆流れの検出:タービン電子流量計の流れ信号のフィードバック。 ◆流れの設定:制御キャビネット スクリーンの設定。 ◆コントローラー:三菱PLC。 ◆人間-機械インタフェース:7インチ、色のタッチ画面。 ◆制御機能:一定した現在の給水、一定した圧力給水、縦雨行為制御、振動の管雨行為制御、水スプレーの行為制御、段階の行為制御、テスト時間制御方式。 ◆保護機能:漏出保護、積み過ぎの保護、短絡の保護。 |
| 適用範囲 | IPX1-6防水テスト給水および制御のIPX7水液浸試験、IPX8圧力水堅さテストのために適した |
| 給水方法 | 一定した流れの給水、一定した圧力給水 |
| 給水制御プロセス | 宅内装置がタッチ画面、電子流れメートルまたはデジタル圧力計の流れまたは圧力価値リアルタイムの現在の値を監察した後。データ変換によってPLCに読込まれる。それから頻度コンバーターを通してポンプ速度を調節しなさい。システムに2つの給水チャネル、大きい流れの枝および小さい流れの枝がある。 |
| 高い交通枝 |
◆IPX5/6強い水散水試験に適用される; ◆流れの範囲:10-100L/min; ◆流れの正確さ:±0.5L/min; ◆流れメートル:みみずギヤ電子流れメートル; ◆水ポンプ:ステンレス鋼以外水ポンプ; |
| 小さい交通分路 |
◆防水IPX1/2/3/4に適用される; ◆流れの範囲:0.6-6L/min; ◆流れの正確さ:±5%L/min; ◆流れメートル:みみずギヤ電子流れメートル; ◆水ポンプ:ステンレス鋼の遠心水ポンプ; ◆圧力範囲:0.1-3Kg/cm2; ◆デジタル圧力計を使用して圧力デジタル表示装置、 |
| 液浸タンク/貯蔵タンク |
◆それはIPX1-6テスト給水、IPX7水液浸、IPX8圧力水堅さテストに使用することができる; ◆容積:500L; ◆キャビネット サイズ:W600mmXD650mmXH1400mm. ◆観察窓:透明なプレキシガラスの窓; ◆窓のサイズ:W200mmXH1250mm; ◆深さのスケール:ステンレス鋼のスケール; ◆定規の長さ:1300mmの精密1mm。 ◆液体のレベル コントロール:浮遊物スイッチ+流出管 |
| 給水の管 | 装置の給水は場所のレイアウトに従って各装置に配られるポリ塩化ビニールのゴム製 ホースを採用する。それは各装置の電磁石水弁によって別に制御される。給水の管は排水栓が装備され、テストが完了した後配水管の集められた水は自動的に取除かれる。 |
| フィルター | ステンレス鋼の貝、良い濾材。 |
| 2. IPX1/2縦の滴りのメカニズムの技術的な変数 | |
| 滴りの試験区域 | WD=1000×1000mmは、他のサイズ カスタマイズすることができる |
| 滴りの高さ | 針とサンプル間の間隔は自動的に赤外線センサーによって測定される200mmである |
| 滴りの速度/水流 | 1+0.5 0mm/minか3+0.5 0mm/minはデジタル制御の降雨量の技術を使用して、転換することができる |
| 滴りのピンホール直径 | Φ0.4mm |
| 滴りの穴の間隔 | 20mm×20mm |
| 滴りタンク持ち上がること | 、調節可能な1100-1800mmモーターによって運転されてねじガイド・レール安定した持ち上がることをおよび自動閉鎖は保障する |
| テスト時間 | 0-99999.9Sは、前もって調整することができる |
| 3. IPX3/4振動の管雨メカニズムの技術的な変数 | |
| 振動の管の指定 | ステンレス鋼から成っているR1000mmの1つの振動の管によって装備されている |
| 雨ピンホール開き | Φ0.4mm |
| ピンホール配分 | 角度IPX3:120°;IPX4:180°の穴の間隔50mm |
| IPX3/4切換え | 妨げられた針とによ穴の針間の切換えは振動の管を変えないでIPX3からのIPX4に異なったテストを可能にする |
| 振動の角度 | IPX3:120° （±60°）;IPX4:350° （±175°） |
| 振動の速度 | IPX3:4s/time （2×120°）; |
| 振動の管雨水流 | IPX4:12s/time （2×350°）; |
| 防水回転盤 | デジタル制御の降雨量の技術を使用して、調節可能な0.6-6L/min |
| テスト時間 | 直径:Φ600mmは、回すliftableサポート フレームが装備されている速度1r/minをload-bearing ≤ 50kg傾けられた15°である場合もある |
| 4. IPX3/4手持ち型のスプレーのメカニズムの技術的な変数 | |
| Ipx3/4スプレー・ヘッド変数 | 外の直径Ф102mmの球形の直径SФ75.5mmの1つの中間の穴、30°の角度の内部の2つの円の24の穴、15°の角度、合計121の穴、黄銅から成っている直径Ф0.5mmの外の4つの円の96の穴 |
| 水流 | 10L/min±5%のタッチ画面の設定、自動周波数変換制御、デジタル表示装置の流れの価値 |
| 圧力 | 50~150Kpaの圧力計の範囲0~0.16Mpa |
| フラッパー | 取り外し可能 |
| 水方向 | ブラケットは水スプレーのメカニズムとブラケットを共有する噴霧角度を調節できる |
| テスト時間 | 0~99999.9Sは、前もって調整することができる |
| 5. IPX5/6手持ち型水スプレーのメカニズムの技術的な変数 | |
| IPX5/6水スプレー ノズル変数 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
| スプレーの流れ | IPX5:12.5±0.625L/min;IPX6:100±5 L /minのタッチ画面の設定、自動周波数変換制御、デジタル表示装置の流れの価値 |
| スプレーの間隔 | 2.8m （回転盤のノズルと中心間の間隔は、標準2.5-3mを要求する） |
| スプレーの方向 | ブラケットは噴霧角度を調節できる |
| 固定方法 | スプレー・ヘッドおよび水スプレー ノズルはブラケットで機械的に固定である |
| 圧力計 | 0~0.16MPaは、表示できる |
| テスト時間 | 0~99999.9Sは、前もって調整することができる |
| 6. IPX7液浸タンクの技術的な変数 | |
| 水漕の容積およびサイズ | 内部箱WDH=600×650mm×1400mm、500L |
| 最高テスト水深 | 1200mmは、スケールの表示と、最低のスケール1mmである |
| 水深の調節方法 | タッチ画面で回し、水位のスケールを観察しなさい |
| バスケットのサイズ | ステンレス鋼の掛かるバスケットWD=500×500mm |
| 上昇制御 | 電気起重機は掛かるバスケットの持ち上がることを制御する |
| テスト時間 | 顧客によって制御される |
| 観察窓 | 和らげられた機械ガラス窓、窓のサイズ:W200mmXH1200mm |
| 7. IPX8圧力水堅さのテストのメカニズムの技術的な変数 | |
| 操作方法 | 時間が達される場合のプリセット パラメータ、自動与圧および自動圧力解放 |
| タンク サイズ | 内部箱Ф600×1200mm |
| 水深の試験範囲 | 0-50メートル |
| 圧力調整範囲 | 0-0.5MPaの精密0.001MPa |
| 圧力制御方法 | 、タッチ画面の一定圧力水圧によって加圧される、自動周波数変換の調節、デジタル表示装置圧力価値表示 |
| 安全弁の排出圧力 | 0.55MPa |
| テスト時間 | 0-99999.9Sは置くことができる |
| 安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護、安全弁の重圧保護 |

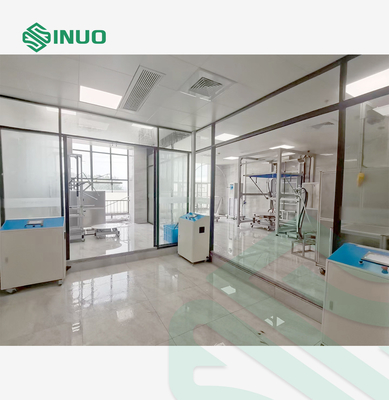

装置の概観
サンプルおよび限界:電気および電子プロダクト、自動車およびオートバイの部品、コミュニケーション プロダクト、家庭用電化製品、屋外の照明および信号装置、等。
テストの目的:電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプが深海の液浸滴ること、注ぐ、噴霧、短期または長期の環境の装置そして部品の良い業績を保証できるかどうかテストするため。目的は水点滴注入、吹きかかるか、水吹きかかるか、または短期液浸水のIPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7およびIPX8レベルのプロダクトの貝の保護性能を確認することである
テスト主義:給水の流れの滴るか、沢山与えるか、または噴霧水が標準的な必要な速度に達することを確認するために制御によって。標準的な同等の圧力は水および液浸の時間のサンプルの深さの制御によって達成される。試験装置が標本のエンクロージャの全体の表面上の均一水流か圧力を発生させることを可能にする

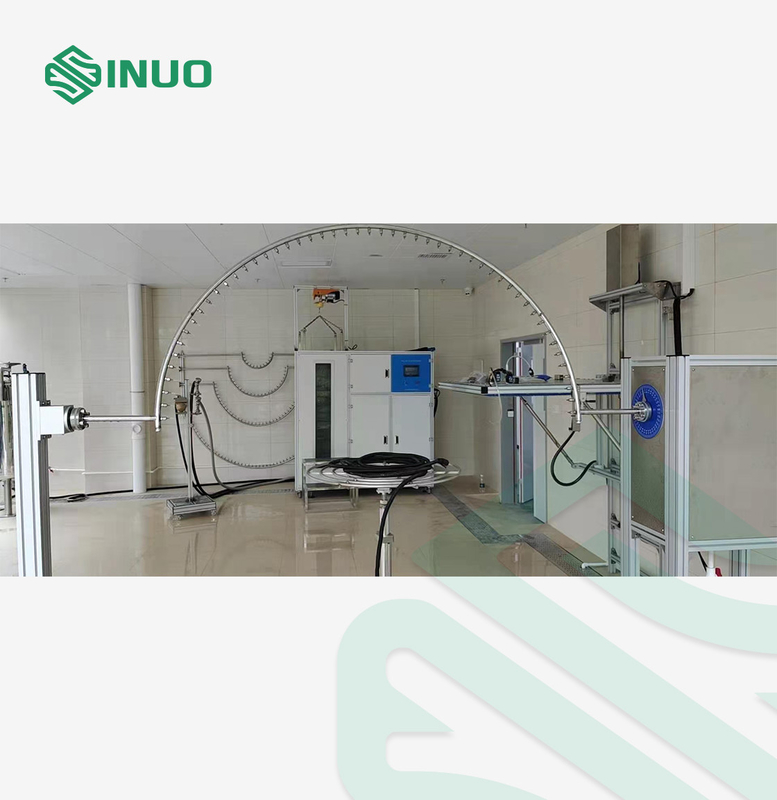

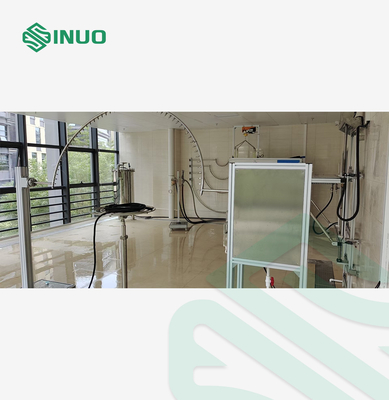

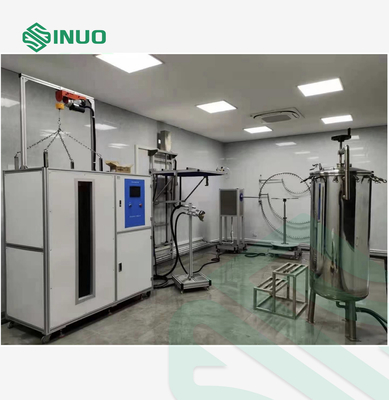

装置の構造および特徴:装置は滴るメカニズム、メカニズムを、水噴霧のメカニズム雨が降る、振動の管水液浸タンク、圧力水漕、回転盤および電気制御キャビネットで構成される。滴りタンク ブラケットは運動制御によって自動的に、採用したりそして反落下の機能が上がり、下がり壁に取り付けられたタイプをある。振動の左右にモーターによって1組の振動の管を取付けるための床サポート フレームが、振動の管運転されるある。水スプレーのメカニズムはブラケットで取付けられている。電気制御キャビネットとともに液浸タンクは全体として作られ、サンプルを運ぶ掛かるバスケットは電気起重機によって持ち上がり、下がる。圧力水漕は別に置かれ、制御キャビネットおよび水漕と接続される。調節可能な速度の負荷の回転盤と装備されていて回転盤はIPX2テストの間に15°によって傾けることができる。ピンホール詰ることを防ぐために浄水器のクリーニング装置によって装備されている。このシステムは開いた構造である。
使用環境:電源:AC380V±5%/50Hz、5KW。
使用の場所:温度15-35°Cの相対湿度25%-75%の大気圧86-106kpa （860mbar-1060mbar）。地面は平らである必要がある。照明、防水漏出スイッチ（またはソケット）、よい水入口および排水機能がある。
使用水源:明確な水は不純物なしでまたは水道水を、水とフィルター装置をきれいにする。
