EN IEC 61851-1の電気自動車充満インターフェイス振子の衝撃試験装置

EN IEC 61851-1の電気自動車充満インターフェイス振子の衝撃試験装置

ブランド名: Sinuo
モデル番号: SNQC1008A
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 10セット/月
詳細情報
起源の場所:
陶磁器
証明:
Calibration Certificate (Cost Additional)
適合規格:
EN IEC 61851-1および等
操作方法:
電気に持ち上がることの電磁石解放
影響エネルギー:
20J (2,5,10,50Jはカスタマイズすることができる)
同等の固まり:
5Kg±1%
振動管:
1000のmmの長さ
低下の高さ:
0-500mmのスケールの表示
底板:
厚くされたload-bearing鋼鉄床
オプション機能:
反二次影響機能
パッケージの詳細:
合板箱
供給の能力:
10セット/月
ハイライト:

充満インターフェイス振子の衝撃試験装置

,

電気自動車の振子の衝撃試験装置

製品説明



EN IEC 61851-1の電気自動車充満インターフェイス振子の衝撃試験装置




電気自動車充満インターフェイス振子の衝撃試験装置のための従った標準及び節




この電気自動車充満インターフェイス振子の衝撃試験装置はEN IEC 61851-1-2019、IEC 61851-1-2017,12.11、IEC60068-2-75に従った:1997年およびIEC62262:2002年。

電気自動車充満インターフェイス振子の衝撃試験装置のための技術的な変数




操作方法 電気に持ち上がることの電磁石解放
影響エネルギー 20J (2,5,10,50Jエネルギーはカスタマイズすることができる)
影響の要素の同等の固まり 5Kg±1%
振動管 15.9 mmの1000のmm、外の直径、および1.5 mmの壁厚さの長さの鋼管
サンプル影響の高さの位置 電気調節可能上下に、打撃200-1200mmの高さカスタマイズすることができる

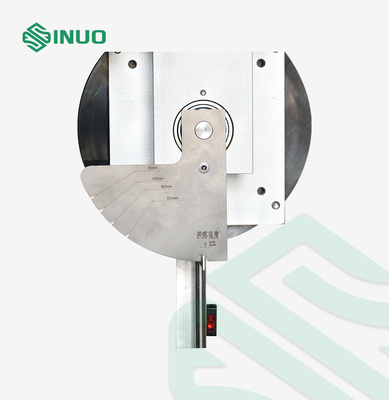

低下の高さ 0-500mmのスケールの表示

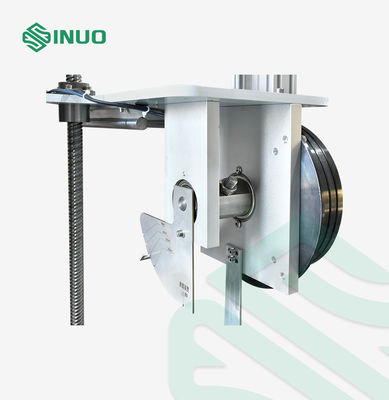

mpactの要素固定および解放 Pinのタイプ電磁石固定および解放
底板 厚くされたload-bearing鋼鉄床
動く方法 サポートおよびローラーのフィートを使うと、それは標本のインパクト ポイントに動かすことができる
オプション機能 反二次影響機能
別館 影響エネルギーおよび影響の要素の選択の参照

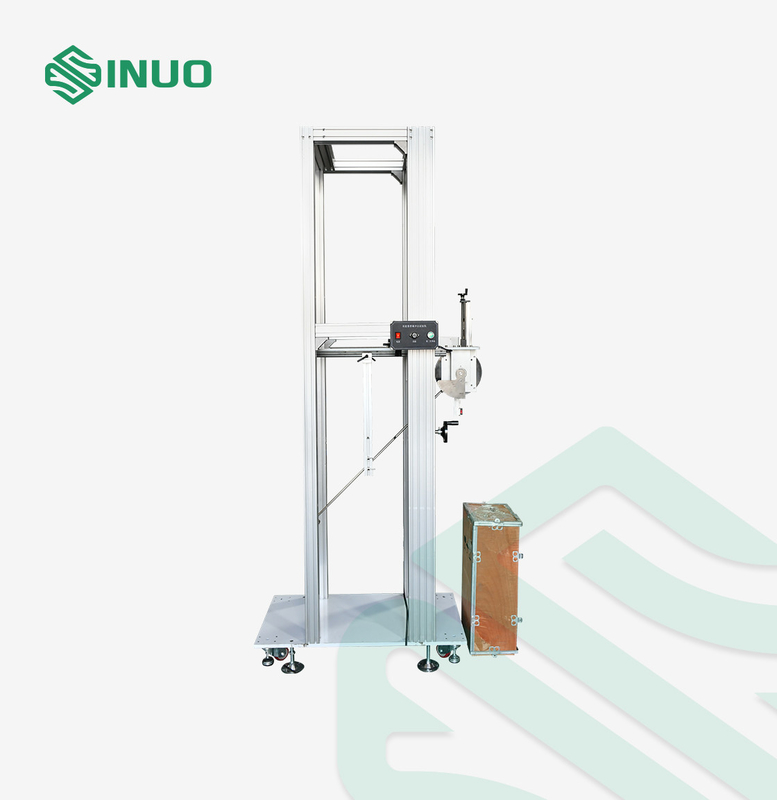

電気自動車充満インターフェイス振子の衝撃試験装置のための装置の概観






サンプルおよび限界 電気自動車の充満山
テストの目的 充満車のための電気自動車の充満山の機械強度テストのため
テスト主義 テストEhaに従って:振子は1つのm.の影響の振子の管を通したある特定の高さで、影響の要素自由に縦の方向の最も低いポイントの標本解放される。運動エネルギーへの引力の位置エネルギーの変形によって、テストするサンプルの影響の目的は達成される。

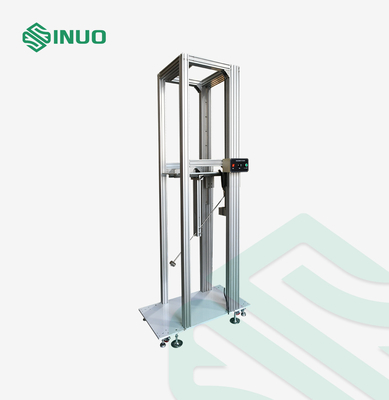

構造および特徴 トロリー構造を使用して、取付金具は上下に調節し充満山の異なったサイズそして異なったインパクト ポイントの山を満たす高さの条件に一致させるために影響の角度は調節することができる
使用環境 次元:W1300*D600*H2350mmについて;重量:250kgについて

電気自動車充満インターフェイス振子の衝撃試験装置のための別館



表1の影響の構成の特徴
Energy/J

≤1

±10%

2

±5%

5

±5%

10

±5%

20

±5%

50

±5%

同等の多くの± 2% kg 0.25 (0.2) 0.5 1.7 5 5 10
材料 ナイロン 鋼鉄
R/mm 10 25 25 50 50 50
D/mm 18.5(20) 35 60 80 100 125
f/mm 6.2(10) 7 10 20 20 25
r/mm - - 6 - 10 17
l/mm 同等の多くの調節に従って定められて、付録Aを見なさい

表2の低下の高さ
Energy/J 0.14 0.2 (0.3) 0.35 (0.4) 0.5 0.7 1 2 5 10 20 50
同等のmass/kg 0.25 (0.2) 0.25 (0.2) 0.25 (0.2) (0.2) 0.25 0.25 0.25 0.5 1.7 5 5 10
高さ±1%mmを落としなさい 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500

ノート1:ノート3.2.2を見なさい;

ノート2:この部分のエネルギー単位のジュール(j)は標準的な引力加速(g)から得られ、gの円形にされた価値は10m/s ²である。


IKコードと対応する衝突エネルギー間の表3の一致
IKコード IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
衝突energy/J a 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20

ノート1。より高い衝突エネルギーが要求されれば、推薦された価値は50Jである;

ノート2。ある国民の標準は指定衝突エネルギーを表すのに1ディジットを使用する。それの混乱を避けるためには、独特数は2ディジットにつき表される。

  1. この標準に従って保護はない
