| ブランド名: | Sinuo |
| モデル番号: | SN4421 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

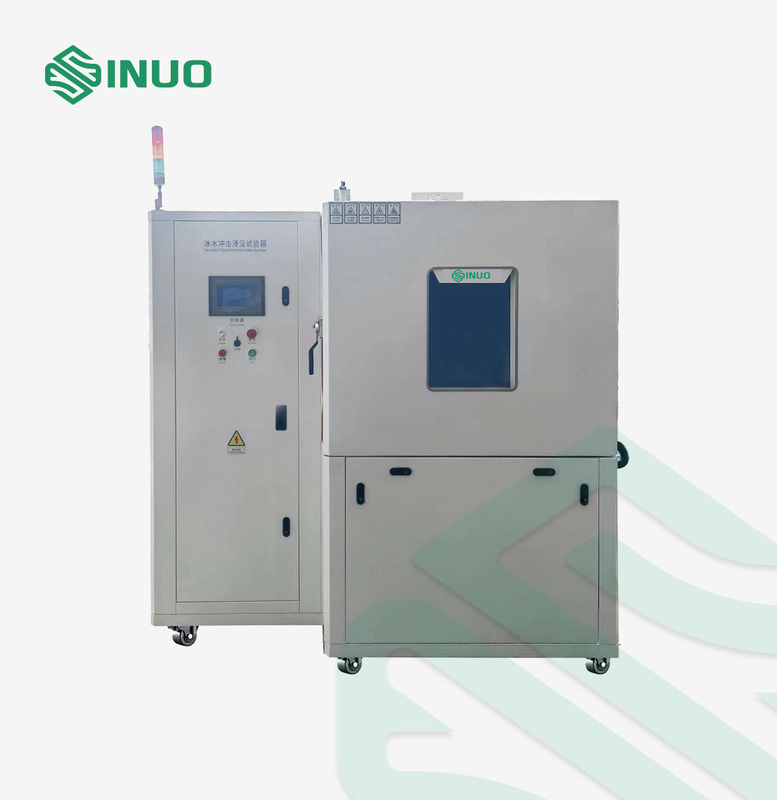

VW80000氷水は自動車部品のための試験装置をはねかける
システム情報
この試験装置はISOの16750-4:2010に従って設計され、節5.4およびVW80000を製造される:2009-10年、等。
それは車の部品の浅瀬区域で使用されるプロダクトのための氷水によって引き起こされる熱衝撃テストを模倣する。目的は冬のぬれた道で暖房装置か部品にである運転するときはねかける氷った水を模倣すること。故障モードは材料の機械に割れることまたは別の温度拡張係数による失敗を密封するためにである。
働き主義:

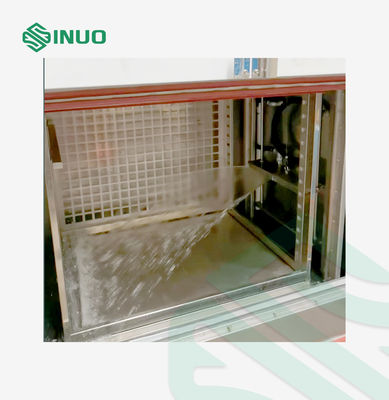

テスト部屋のある特定の温度そして指定時間にDUT （テストの下の装置）を熱しなさい。それから3sのための氷水とDUTに吹きかけなさい。DUTが車で1方向だけではねかけられれば、設置位置のこの方向のだけスプレー水。車で多数の方向ではねかけることに水をまくために装置が露出されればこれらの方向は示され、新しいDUTは各方向でテストされる。しぶきの幅はDUTの幅より大きい常にために制御される。
技術的な変数
|
1. 次元およびサンプル禁止 |
|

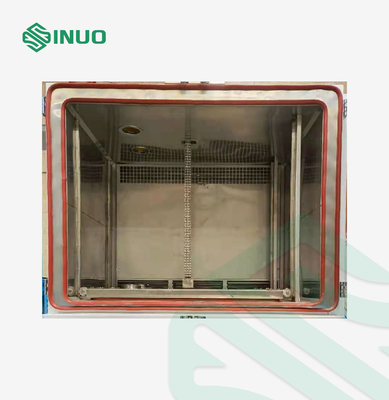

| 上部の内部箱のサイズ | 1200X900X700 mm （W*D*H） |
| バスケットのサイズ | およそ840X680X650mm （W*D*H） |
| 外のり寸法 | およそ1800X1520X2150mm （W*D*H） |
| サンプル禁止 |
可燃性の、爆発性および揮発物質のサンプルをテストし、貯えることを禁止する 腐食性物質のサンプルのテストおよび貯蔵は禁止される テストの禁止か生物的サンプルの貯蔵 強い電磁石の放出源のサンプルをテストし、貯えることを禁止する |
| 2. 技術的な表示器 | |
| 高温箱の温度較差 | RT+10℃~150℃ |
| 温度の偏差 | ≤2℃ |
| 温度の均等性 | ≤2℃ （正価格販売条件の下で） |
| テスト水温 | 0℃~+4℃ |
| テスト水温度調整 | 5Pスリラー（純粋なチタニウムの蒸化器と） |
| テスト周期の数 | 0~100回は、前もって調整することができる |
| バスケットの負荷 | 100kg （自動的に制御可能な持ち上がること） |
| 氷水のしぶきのノズル パターン |
ノズルおよび圧力口径測定システムは取り外し可能な次の図および等のSUS316ステンレス鋼の厳密な調和で製造される。箱の外の表示はノズル流れおよび他の機能を制御できる
|
| 水スプレーの図表 | |
| 氷水のしぶきのノズルの量 | 1PC |
| ウォーター ジェットの流れ | しぶき/ノズルごとの3L-4L |
| スプレーの持続期間 | 3s |
| テスト周期 | 0~100回は前もって調整することができる |
| DUTへのノズルの間隔 | 325±25mm （300~350mm） |
| テスト液体 | 脱イオンされた水か+5%NaCl+3%アリゾナの良い塵 |
| テスト液体 | 再生利用できる |
| 転換の時間 | ≤20s |
| 自動はっきりしている機能 | テストが完了した後、パイプラインおよびサンプルは自動的にきれいになる |
| 他の条件 | バスケットの持ち上がり、下がりのためのはめ込み式排水系統、自動保護システム、そしてノズルのためのanti-clogging技術 |
| 3. 構造特徴 | |
| 箱材料 |

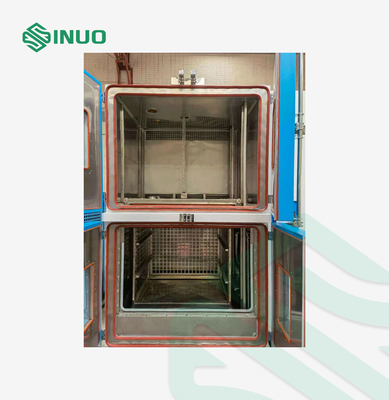

2ボックスの掛かるバスケットのタイプ・ボックス採用しなさい、上部は暖房の地帯である、下方部分は水はねかける地帯であり、底は水漕である（水はリサイクルすることができる）; A. Outer箱材料:プラスチック スプレーが付いている鋼板 B. Innerタンク:ステンレス鋼は全内部箱およびバスケットのために使用される |
| 箱のドア |
両開きドアは、ドアのサイズ1200 x 700mm （幅Xの高さ）であり、左右にガラス窓がある。 多層真空の緩和されたガラスは、そこに箱のライトであり、観察窓はライトを反映しない。 |
| 絶縁材 | 断熱材の性能を、約100mm厚く保障するウレタン フォーム+ガラス繊維で満たされる |
| テスト穴 | シリコーン ストッパーが付いている100mmの直径 |
| 循環系 | 循環ファン、ステンレス鋼のインペラー; |
| 暖房装置 |
ヒーター:ニクロム電気ストーブ 制御モード:無接触等しい期間のパルス幅変調、SSR （半導体継電器）
|
|
テスト水 |
氷水を供給するために5Pスリラーを（純粋なチタニウムの蒸化器と）採用しなさい |
| 氷結なしの設計 | 着氷現象無し |
| コントロール パネル | コントローラー、操作ボタン |
| 移動可能な足車 |
足車:4 フィート サポート:4固定フィート サポート |
| 制御システム |
サーモスタット:7インチ色のタッチ画面のコントローラー 操作モード:テスト条件はテスト機能の範囲内で任意にプログラムすることができる 制御正確さ:0.1℃ 制御モード:P.I.Dの自動制御 温度の測定:プラチナ抵抗PT100 |
| コントローラー | 7"本来の性格タッチ画面のコントローラー:タッチ画面は箱の温度、水漕の温度、流動度、水ポンプおよびテスト時間、等制御できる;流動度および温度はタッチ画面に直接表示され、自動一定した現在および一定した温度は使用される。 |
| 方法の配置 | 英国メニュー、タッチ画面の入力 |
| 操作モード | 周期的な操作、連続操作 |
| プログラム設定 | テスト プログラムの名前およびプログラム パラメータはカスタマイズすることができプログラム貯蔵および輸入は支えられる。 |
| 表示機能 | 実時間原動力によってはデータを見本抽出することが新たになり、変数を置いて、実時間カーブによっては機能が新たになる。圧力、流れ、温度、テスト時間、等を表示できる。 |
| テストの時間 | 0-999min （タッチ画面制御）は、そこに異なった防水条件のための対応する標準時間の選択である。 |
| テストの頻度 | 1-999回（タッチ画面制御） |
| 警報機能 | 警報自動シャットダウン、警報記録観覧および輸出、警報設定および障害分析機能 |
| 記録的な機能 | 試しの時間は10sであり、3か月以内のカーブそして実験データは記録することができる。3か月以内の毎時の試しデータは詳しく尋ねることができる。それはUSB2.0によって輸出され、PCに印刷され、記録しデータ レポートは発生させることができる。 |
| 4. セキュリティ システム | |
| 非常停止 | 装置は欠陥警報ブザーが装備され、非常停止ボタンはコントロール パネルで置かれる。装置が停止しなければ停止するのに非常停止ボタンが使用することができる |
| テスト箱 | 調節可能な過熱保護;テスト スペースの温度のヒューズ;空気調節チャネルの限界の過熱保護;ファン モーター過熱する保護 |
| 他 |
主力段階順序および段階の損失の保護;漏出保護;積み過ぎおよび短絡の保護 メイン スイッチに漏出保護機能がある; 水路の安全防御装置によって装備されている;水不足警報。 |
| 5. 次の状態が満たされることを使用の状態（ユーザーは保証する） | |
| 設置場所 |
換気される地面は平ら、十分である; 強い振動は装置のまわりにない; 強い電磁場は装置のまわりにない; 可燃性、爆発性の、腐食性物質および塵は装置のまわりにない; 使用および維持のための適切なスペースは細部については装置のまわりで予約、見るマニュアルをである |
| 環境条件 |
温度:5℃~35℃ 相対湿度:≤85% 空気圧:86kPa~106kPa |
|
電源の状態 電源 |
AC380Vの三相五線式 電圧正当な変動範囲:AC （380 ± 38） V |
|
電池容量 最高の流れ |
頻度正当な変動範囲:（50±0.5） Hz 保安用接地ワイヤーの基づいている抵抗は4Ωよりより少しである ユーザーは設置場所で装置のための対応する容量の空気か電源スイッチを形成するように要求される そしてこのスイッチはこの装置のために独自に使用されなければならない |
