| ブランド名: | Sinuo |
| モデル番号: | SN5515-3M |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

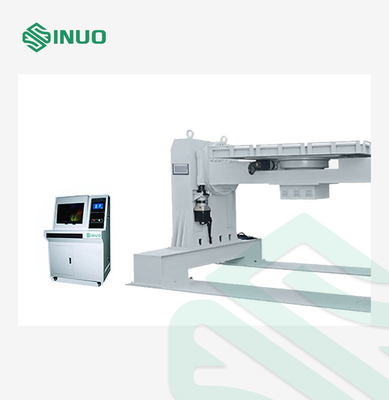

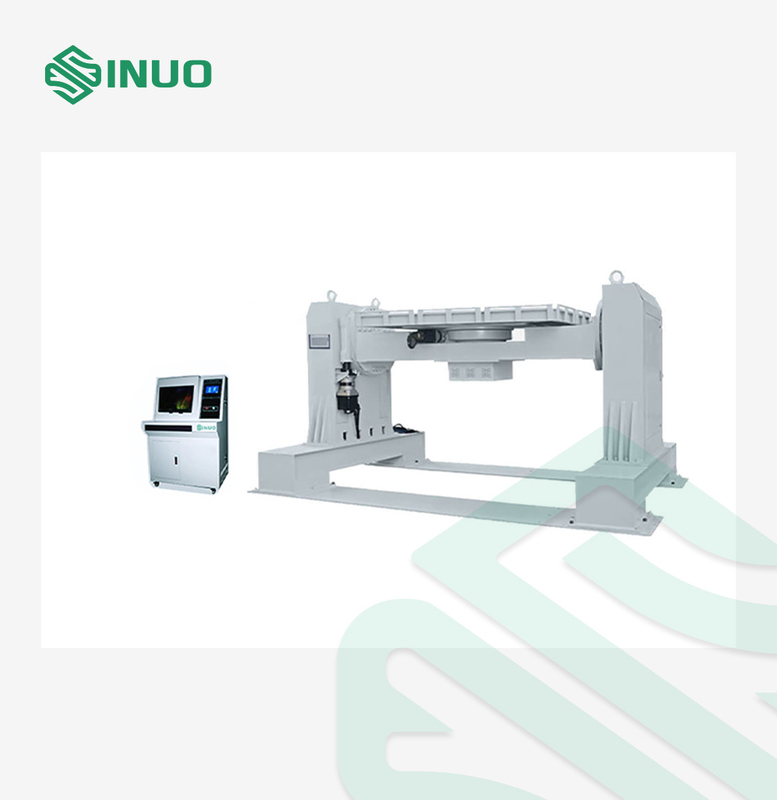

UL 2580 EV 大功率電池パック回転試験システム
設備の概要
この試験機はUL2580:2020第34項,GB/T 31467に適合しています.3ISO 12405-3 など
テクニカルパラメータ
| 制御と運用 | PLCインテリジェント制御システム,タッチスクリーンとリモコンコンピュータの二重システム操作 |
| ドライブ | サーボモーター |
| プラットフォームの大きさ |
3500mm 長さ*2500mm 幅*30mm 厚さ,材料:アルミ. 3200mm*2400mmまでサンプルを保持することができ,高さは1000mm未満で,小規模および大型サンプルと互換性があります
|
| シヌソイド振動方向性 |
X/Y/Z軸の切り替えは,次の図のように自動的に行われます.左方向はX軸の周りに回転し,右方向はZ軸の周りに回転します. Y軸 シヌソイド振動試験:まずサンプルをZ軸に90°回転させ,その後X軸を回転させます.
|
| 回転速度 |
1°/s ~ 12°/s,タッチスクリーンやコンピュータで直接プリセットすることができます
|
| 回転角 | 0~360°,タッチスクリーンとコンピュータで直接プリセットすることができます |
| 回転角度増加 | 90°,タッチスクリーンとコンピュータで直接プリセットすることができます |
| 角度回転精度 | ¥0.5° |
| 試料を固定する | メカニカル・クランプ |
| 試験プロセス | プログラム自動制御 |
| 安全保護 |
1障害者 障害者 障害者 障害者 障害者 2障害表示と自己診断機能 3エンジンの過負荷アラーム 4電気漏れアラーム 5煙のアラーム 6自動メモリ 7安全リレーを統合 8セキュリティ・グリッドを組み込む |
| モニター | 2つの専用高画質カメラがリアルタイム画像を監視し,記録し,保存します |
| 主な構成 |
1コンピュータ:工業用オールインワンマシン,WIFI機能,1セット 2タッチスクリーン: WEINVIEW 1セット 3PLC: 三?? 1セット 4モーター: ヒュイチュアン 2セット 5減速器 ジーチェン 6機械部品: シヌオ 7ソフトウェア: シヌオ 8専用試験室は,顧客によって提供されるべきです 9バッテリー充電メカニズムは,カントリバークレーンやクレーンなど,お客様が提供する必要があります. |
特徴 と 利点
適用基準:
UL2580 電気自動車用バッテリー 第18項:
1バッテリーパックを X 軸の 360° 周りに 90°/5 秒の回転速度で回転させ,その後停止して一定の時間観察します.
2バッテリーパックを Y 軸周りに 360° 回転させ, 90°/5s の回転速度で,その後停止して一定の時間観察します.
3バッテリーパックをZ軸の周りに360°回転し,回転速度は90°/5sで,その後停止して一定の時間観察します.
4バッテリーパックやシステムには電解液漏れ,破裂,火事,爆発などありません
Gb/T31467.3-2015 電気自動車用リチウムイオン牽引電池パックとシステム 第3部分:安全要件と試験方法 第7項4:
1. バッテリーパックを6°/sの回転速度でX軸周りに360°回転させ,次に90°,180°,270°,360°回転させ,各動き後1時間保持します.その後,2時間停止して観察します.
2. バターパックを6°/sの回転速度でY軸周りに360°回転し,次に90°,180°,270°,360°回転し,各動き後1時間保持し,2時間停止して観察する.
3. 標準を受け入れる: バッテリーパックまたはシステムは,電解液の漏れがない,ケースで破裂がない,火事や爆発がない.隔熱抵抗値が100オメガ/V未満でないこと.
ISO12405-3:2014 電気駆動道路車両 リチウムイオン牽引電池パックおよびシステムに関する試験仕様 部分3:安全性能要件 NEQ.
標本と制限:
電気自動車用リチウムイオン牽引電池パックとシステム
適用:
バッテリーパック回転試験装置は,電動車に搭載されたバッテリーパックまたはシステムをシミュレートする.高角度上り,下り,転覆,転覆など,特別な状況では,運転中に発生するバッテリーパックやシステムの異なる条件を観察する実験室でのバッテリーパックやシステムの実際の使用を提示し,問題を見つけ,解決し,製品の設計を最適化し,製品の品質を改善します.バッテリーパック回転試験装置は,電源バッテリーパックまたはシステムの安全性試験のための特別な試験装置です.リチウム電池パックメーカー,電気自動車メーカー,科学研究・試験ユニットにとって最良の選択です.
試験原理:
接近操作のためのタッチスクリーンとPLCインテリジェント制御,遠隔操作のためのコンピュータ,およびX/Y/Z軸の周りにそれぞれ360°回転を達成するための回転メカニズムを制御する.試験速度試験角度,間隔時間,総試験時間は,コンピュータとタッチスクリーンで設定できます.

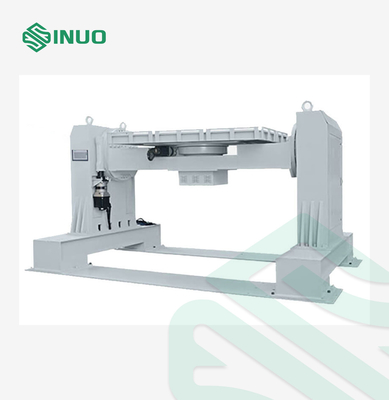

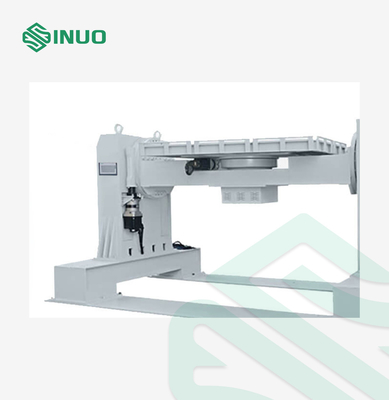

装置の構造と特性:
1. 強化された二重柱のサポート構造を採用,回転アクションは安定して信頼性があります
2大型の穴が開いたアルミプラットフォームは3200mm*2400mmのサンプルを収納し,最大負荷は1500kgです.
3回転方向:X/Y/Z 3軸
4. 触覚画面とコンピュータの二重システム制御. 触覚画面を使用してテストマシンを調整し,テスト中に屋外コンピュータを操作することができます.
使用環境:
電源: AC380V±10%/50Hz 15KW,環境温度: 5°C+35°C
比較的湿度: 〜85%RH 周囲には高濃度な塵,腐食性ガス,炎症性および爆発性空気がないべきです.
