| ブランド名: | Sinuo |
| モデル番号: | SN553 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

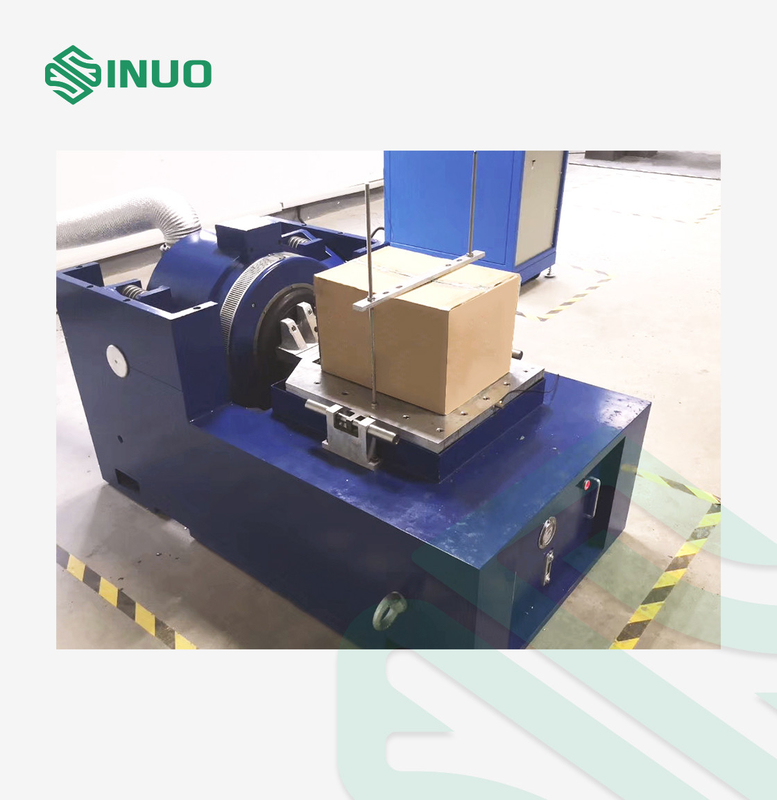

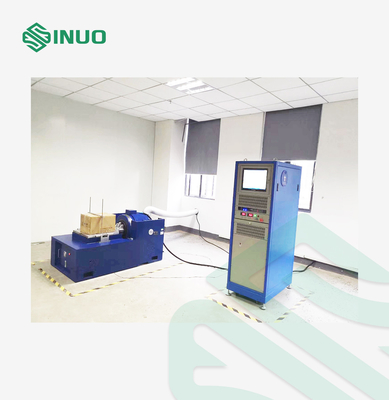

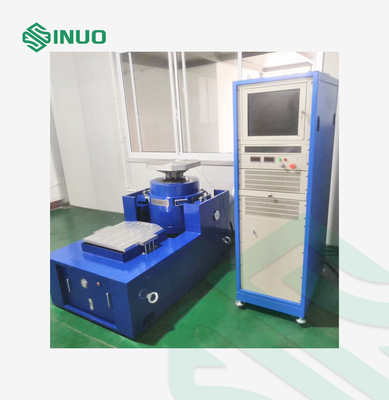

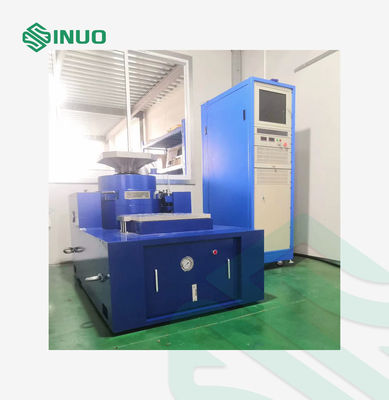

電気自動車電池のパックの振動テーブルの試験装置
装置の概観
システムは信頼でき、高標準的な部品を使用し、電力増幅器はセリウムによって必要な反電磁石の放射保護の層が装備されている。内政上導くこと。
技術的な変数
| いいえ。 | 名前 | モデル | 単位 | Qty |
| 1 | 振動試験のテーブル | |||
| 1.1 | 振動テーブル ボディ | H1248A | 置きなさい | 01 |
| 1.2 | デジタル交換の電力増幅器 | IPA180L | 置きなさい | 01 |
| 1.3 | 理性的なwater-coolingの単位 | CU-1 | 置きなさい | 01 |
| 1.4 | 通常位置の中央サーボ装置 | OPCS | 置きなさい | 01 |
| 1.5 | 縦および横の自動回転装置 | DH-2 | 置きなさい | 01 |
| 1.6 | 横のスライド | BT2000M | 置きなさい | 01 |
| 1.7 | 縦の延長テーブル（補助サポートと） | HE2000SQ/A | 置きなさい | 01 |
| 2 | 振動制御システム | |||
| 2.1 | 輸入されたデジタル振動コントローラー |
RL-C21 ハードウェア:8チャンネル入力、1チャネルの出力 ソフトウェア機能:正弦、任意の、共鳴調査およびドエル、典型的な衝撃、正弦および任意、任意および任意。 |
置きなさい | 01 |
| 2.2 | 輸入された加速センサー（を含むセンサー ケーブル） | DJB | 置きなさい | 08 |
| 2.3 | 制御計算機 | ブランド コンピュータ、1組のLCDのモニター、キーボード、マウス、1のカラー プリンター。 | 置きなさい | 01 |
| 3 | 付属品 | |||
| 3.1 | 予備品、身に着けている部品および特別な用具 | 細部については予備品、身に着けている部品および特別な用具のリストを見なさい | 置きなさい | 01 |
| 3.2 | 任意付属品および技術的なデータ | 装置の使用説明書、電気および空気の図式的な図表、維持管理の指示、等。 | 置きなさい | 01 |
| 4 | 他 | |||
| 4.1 | 取付け、依託および受諾 | 品質保証の期間の間の維持そしてテクニカル サポート | / | / |
| 4.2 | 包装、船積みおよび保険 | / | / | / |
| 4.3 | 技術援助および訓練 | 振動、圧力および環境テストの訓練。使用の間のいつでも巧妙なサポート。 | / | / |
特徴および利点
| いいえ。 | 指示しなさい | 利点および特徴 |
| 1 | 動的ガイド | 懸濁液の移動コイル システムはU字型ばねおよびローラーで構成される。それはイギリスのLDSの最も最近の設計である。それは高く部分的な負荷時を、同時に過し、移動コイルの側面振動比率は小さく、波形ひずみは小さい。それは国際的な水平な条件を満たす。（図1） |
| 2 | 主要部分 | 力装置、移動コイルおよび刺激ワイヤーは完全に輸入される。（図7） |
| 3 | 力モジュール | それはドイツのInfineon IGBT力装置を採用し、単一力モジュール箱の出力電力最高は単純構造、広範囲の保護および高い信頼性の60KVA、である |
| 4 | 本当の高圧アンプ | 単一力モジュールの電圧は320Vであり、高圧および低い流れの出力形式は伝達プロセスの電源切れを減らし、有効で、適度なインピーダンス・マッチングを実現する。 |
| 5 | 電力増幅器のための論理モジュール | 論理モジュールはPLC制御、タッチ画面の表示機能を採用する（タッチ画面はシュナイダー フランスのプロダクトを採用する）;それは（電力増幅器の出力、付加的なデータ表示の実質RMSの価値）、作動の状態および欠陥の判断のさまざまなデータをシステム詳しく表示できる。（図2） |
| 6 | 電力増幅器のセリウムの証明 |
電力増幅器シリーズにすべてセリウムの証明がある。 強力な電力増幅器はCE/EMCの電磁適合性の関連した標準に合う中国で導く中国の唯一のプロダクトである。 電力増幅器はTUVラインランド（付けられた証明書） CE/LVDの低電圧の指令（安全）の第2デモンストレーションを渡した; CE/EMCの電磁適合性指令 電磁適合性は2部に分けられる:格子伝導の干渉の除去は特別な第2次電源およびフィルターを採用する。（図6） 放射の干渉は十分に保護されたキャビネットの設計を採用する。それに中国で導く照射損傷から人体を保護する反電磁石の放射保護の層がある。（関連した標準に合う処置の手段、図3）の物理的な映像 EMCの電磁適合性はヨーロッパおよび米国の必須の指定である。それはまた中国の注意をますます支払われた。 国内同等によって作り出される電力増幅器は真剣にEMCの標準を超過し、強力な電力増幅器は操作の間に伝導の放出および放射によって真剣に実験室の他の器械の使用に影響を与える。 |
| 7 | 反電磁石の放射保護の層 | 電力増幅器は照射損傷から人体を保護するためにセリウムによって必要な反電磁石の放射保護の層が装備されている。（図3） |
| 8 | 電力増幅器の冷却 | 電力増幅器の冷却はイギリスLDS、アメリカ人UDおよび他の会社の経験を吸収する。それは電力増幅器が長い間動いているとき最下の空気取り入れ口および高熱の消滅を保障し、箱のよい熱放散を保障するために上の排気機構を採用する。（図4） |
| 9 | 電力増幅器の保護機能は完全である |
全体の電力増幅器は次のものを持っている:格子過電圧、格子不足電圧、格子段階の損失、論理の欠陥、力モジュールの保護、力モジュールの温度、出力過電流、出力過電圧、ドライブ力、プラットホームの変位、プラットホームの温度、外的な連結、等の保護機能。どの欠陥でも起こる場合、出力は閉鎖して、音およびライトは同時に驚かす。 上記の保護に加えて正弦サーブおよび任意パスを作るために、本当の有効な価値見本抽出の破片は安全および信頼性の特徴がある本当の有効な価値（RMSの価値）制御導入される。技術は成長して、中国で導く国内産業にそのような技術がない。 |
| 10 | リモート・コントロール | 電力増幅器の論理制御の単位としてRS485通信用インタフェース、同じ電力増幅器の保護機能の任意リモート・コントロール1000メートルまで、採用しなさい。 |
| 11 |
通常位置の中央Servo （OPCS） |
電気振動のテーブルの移動コイルは無接触センサーを通してシステムが自動的に静的な、動的州の移動コイルを集中できるように電気振動のテーブルの、そして自動的に電気振動のテーブルのテーブルの上の中心を維持するために電気振動のテーブルの移動コイルの支持の空気ばねの空気容積を調節することによる移動コイルのセンター・ポジションを監視するために自動的に、主に集中させることができる。テーブルは緊急時スイッチ保護機能が中国で導く電力増幅器の出力を保護し、断ち切るために装備されている。（図4） |
| 12 | 任意テスト ダイナミック レンジ | 42dBまでの任意テスト ダイナミック レンジは低頻度の小さい信号信号をテストするとき強いanti-interference能力および正確な波形を保障する。（国際的なレベルは50dBであり、国内レベルは一般に39-40dBである） （図8） |
