| ブランド名: | Sinuo |
| モデル番号: | SN8810C-10m³ |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

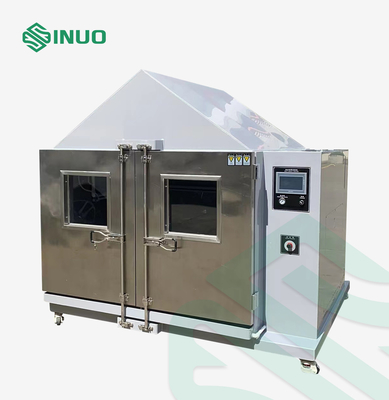

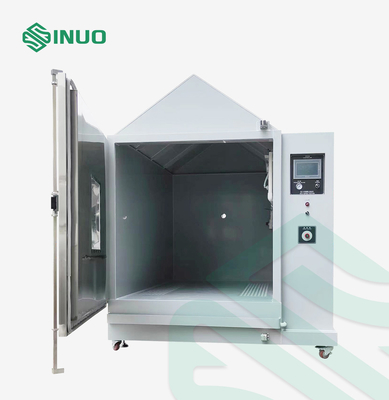

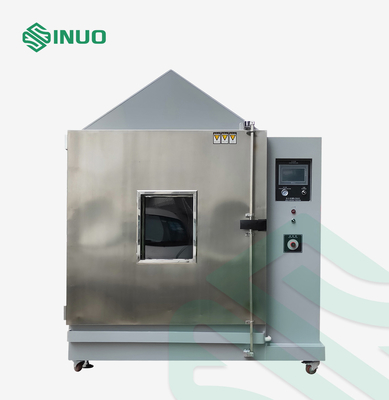

IEC 60068-2-52の通りがかりの混合の塩スプレーの環境試験の部屋
従った標準及び節
IECの60068-2-52:2017の環境テスト–部2-52:テスト–テストKb:塩の霧、循環（塩化ナトリウムの解決）
ISO 12405-3: 2014年（電気でリチウム イオン牽引電池のパックおよびシステム部分3のための道車テスト指定を推進した:安全性能要件）
IEC 60068-2-11: 1981年（基本的な環境テストのプロシージャ部分2:テスト テストKa:塩の霧、IDT）、および等。
装置の概観
この装置は大きい部品の塩スプレーの耐食性のために主に、自動車力電池のパック、自動車アセンブリおよび部品、等使用される。それは海洋気候を模倣し、自動車アセンブリの反塩のスプレーの腐食の性能をおよび部品および保護層評価できる。
システム構成:
1) 装置は構造システムで主に構成される。
2) 冷暖房システム、冷房装置;/加湿/除湿熱することシステム。
3) 塩スプレーのシミューレーション・システム。
4) 中央制御システム。
技術的な変数
| スタジオのサイズ | 2000×1800×3000 mm （W×H×D） |
| 次元（およそ） | Approx.2200×3000×4500 mm （120程度の尖塔を含むW×H×D） （実寸に応じて） |
| 温度較差 | 10~+70℃ （調節可能な） |
| 温度の変動 | （負荷無し時） ±0.5℃ |
| 温度の均等性 | （負荷無し時） ±2℃ |
| 暖房および冷却率 |
温度の上昇:非線形≧1°C/min 冷却:非線形≧0.5℃/min |
| 湿気範囲 | 20%~98%R.H （調節可能な50~90℃湿気） |
| 湿気の偏差 |
±3%R.H （>75%R.H） ±5%R.H （≤75%R.H） |
| 塩スプレーの沈殿 | 1~3ml/（h.80cm2） |
| テスト時間 | 0~999 H/M/S （調節可能な） |
| スプレー方法 | 断続的、連続的 |
| 標準に合いなさい |
DO160 E/F/Gの塩水噴霧試験の条件 IEC60068-2-11:1981塩水噴霧試験方法; IECの60068-2-52:2017の塩化ナトリウムの交互になる塩水噴霧試験方法; IEC6008-2-78-2001テスト タクシー:一定した湿気がある熱テスト方法; ISO9227-2017人工的な大気の腐食テスト塩水噴霧試験; |
| 供給力 | 380V±10%V （三相五線式は、80A空気スイッチを別に作る、空気スイッチはワイヤーで縛るターミナルを備えなければなり電源コードは10平方メートル以上べきである） |
| 汚染、電磁波 | 関連した標準に合わなければならない |
構造の特徴
| 構造 | 割れた構造を採用しなさい。すなわち、スタジオ、冷却ユニット、塩スプレーの単位、塩水タンクおよび電気制御箱は現地アセンブリのために独自に置かれる。冷暖房装置および塩スプレーの単位は作業室で置かれる;冷暖房装置は強制風の循環システム、冷房装置、暖房装置、加湿/除湿システム、等で構成される;バッフルのタイプ装置は塩スプレーの単位で置かれ、一定した温度の加熱装置は底で置かれる。 |
| 外壁材料 | 良質SUS304ステンレス鋼は、表面静電気的に吹きかかり、物質的な厚さは0.8mmである |
| Endosomalの文書 |
酸およびアルカリ抵抗力がある物質的なSUS316L#のステンレス鋼を採用しなさい。物質的な厚さ1.2mm
|
| 絶縁材 | 堅いウレタン フォームの絶縁材の層、厚さ100mmを採用しなさい。 |
| スタジオの上 | 直接テスト サンプルで滴ることからスタジオの上から凝縮させた水を防ぐことは、従ってスタジオの上の120程度斜め水バッフルを置いた。 |
| スタジオの支承板 | 補強された支承板は、300KG/mの² （負荷）に耐えることができる |

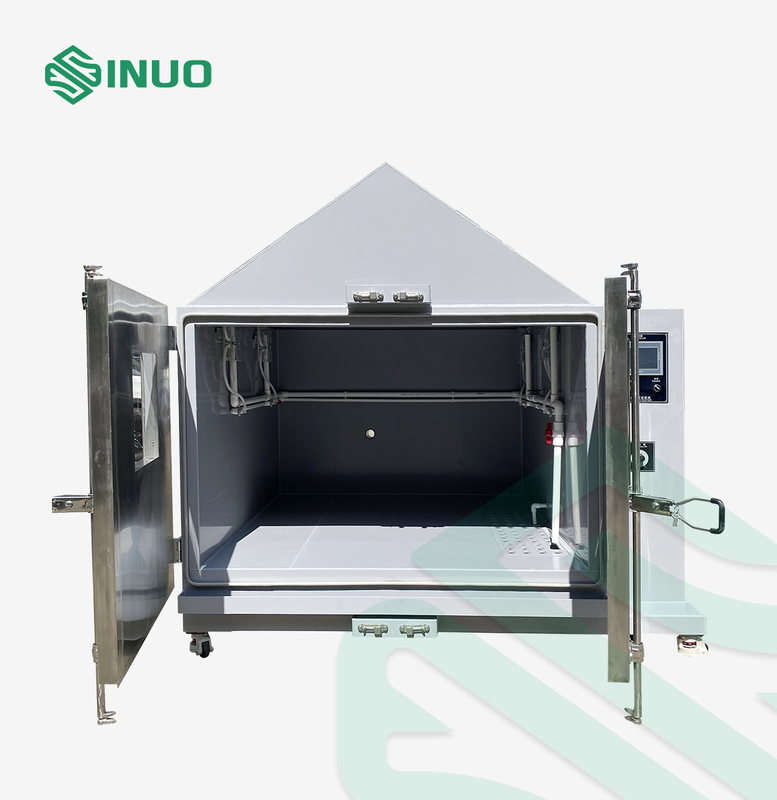

| ドア |
ドアは両開きドアの構造を採用する; 単一のドアのサイズ:幅900 xの高さ1800mm。2つのドアの戸枠はシリコーン ゴムの密封のストリップおよび反凝縮の電気加熱装置が装備されている。 |
| 観察窓 | ドアに2つの観察窓が、各窓持っている機能の霜を取り除くために達成するべき熱することのための抵抗フィルムをある。 |
| 試験導線の穴 | 特別なカバーが付いている箱の左側のφ100mmのテスト穴が、ある。 |
| 圧力バランス装置 |
2つのバランスの窓はスタジオの上でバランスをとってスタジオおよび外の空気圧をおくために置かれる。
|
| ガイド・レールおよび限界装置 | テスト箱の左右の側面は指導機能トラックを与えられ、後部の底は限界機能装置を与えられる。 |
| カート | 負荷カート |
| 照明 | スタジオの上はが箱の上でライト送信の窓を通したスタジオに写し出されるLEDの強い照明、独立したスイッチ制御装備されている。 |
| 凝縮物の出口 | 空気調節部屋に凝縮させた水および単位の凝縮させた水のための鉛の穴がある。 |
| 流出の穴 | スタジオのまわりに凝縮させた水排水溝がある。凝縮させた水は排水溝で集められた後、スタジオから廃水処置区域流出の穴を通したへの排出される、（装置からの廃水処置区域へのパイプラインはユーザーの責任である） |
