| ブランド名: | Sinuo |
| モデル番号: | SNQC1001-20M |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1かのセット/月 |

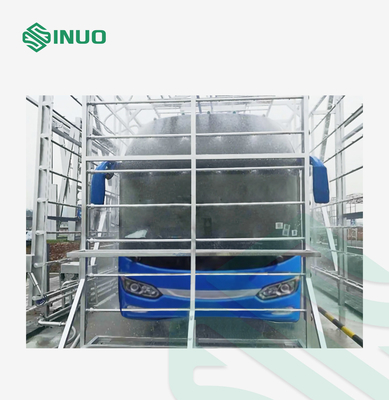

バス 乗客 車 道路 車両 屋外 雨 噴霧 シャワー 試験室
システムの目的
主に標準QC/T 476-2007"乗用車の防雨密封基準と試験方法"を満たしている.食品および生物産物の道路輸送用冷蔵車両の安全要件と試験方法に関する GB 29753-2013 規格に適合する.
機体,ドア,窓,天井の組み立てが正常に,密封性能が信頼性があり,設置方法が正しいかどうかを検査するために使用されます.
テクニカルパラメータ
1設備の機能:乗用車の雨テストに使用される.適用される車両の外側の寸法は3500×1400×1400mmから13700×2600×4200mmまで.
2雨の強度:前側の平均は7~12±1mm/minであり,両側,上部,下部および後部の平均は7~8±1mm/minです.各部分の雨の強度は調整できます.
3電源:AC3相5ワイヤ380V±5% 50Hz またはクライアントのローカル3相電源要件に対応します.
4噴孔注射圧:150kPa±10kPa
5圧力計: 水ポンプの出口に圧力計を設置し,圧力は0~0.5MPaです.
6流量計:自浄フィルターの後ろに,水ポンプの出口に電磁総流量計を設置します.総流量率は0-150m3/hです.支管は,視覚流量計を採用し,流量調節バルブ後にインストールされます.
7雨の時間: 1~60分
8雨検知室の枠の概要の寸法 (長さ × 幅 × 高さ):約20000×5200×6000mm.

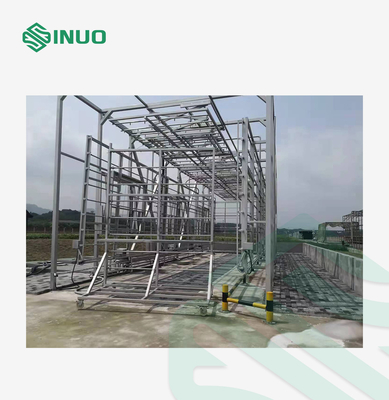

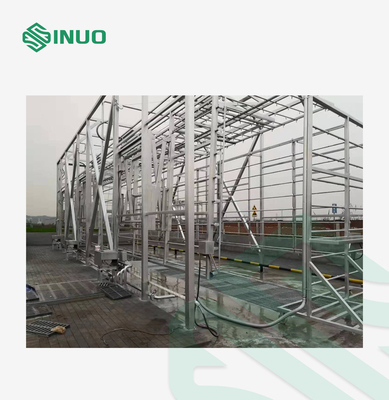

9. 雨検出室は屋外構造で,屋根と保護パネルが取り囲まれていません. フレームは,未来に屋根を建てるためのインターフェースとスペースを予約しています.
制御システム
| 制御システム | システムは雨テストの技術要件に従って設計されています. システムは手動制御機能を設定します.操作制御は,制御キャビネットのパネルのボタンによって実現されます |
| システム手動制御 | スプリンクラーシステムの各電気部品の動作は,PLCプログラムによって制御されます.スプレー時間は,タイムスイッチを設定することによって実現されます.需要に応じて設定できます (1~480分以内に調整できます). |
| PLCシステム | PLCプログラムが各アクションのための保護は,相互にロックされ,信頼され,その周辺回路は,PLC出力のための信頼性の高い保護を持つ必要があります.,停止保護,信号表示,アラーム機能がある必要があります.PLC出力点にはファイズがあります. |
| コントロールキャビネット |
1制御キャビネットは輸入PLC,輸入周波数変換器と断路器を統合し,電気機器はシュナイダーブランドを採用します. ボタン,LCDディスプレイ,指示灯と接続端末は有名なブランドを使用します3色信号指示灯とザッズがキャビネットの上部に設置されており,最初の警告を発信します. |
| プールレベル制御 |
1. 水供給タンクには液体レベル計があります.液体レベルのために2つの液体レベル制御ポイントが設定されています.水レベルの上限;水レベルの下限.3つのポジションの電気センサーは,安全接地線が装備されています.液体レベル値は調整できます. |

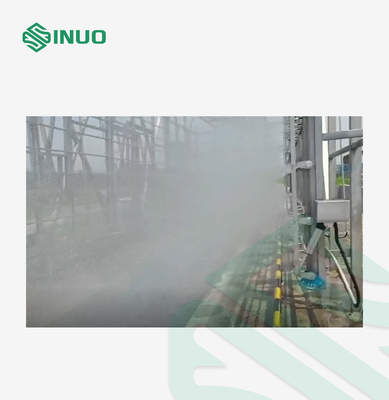

雨シャワー装置には主に以下が含まれます:水ポンプ,自動圧力調節バルブ,水圧計 (または水圧センサー),主管,支管,支管,流量計 (または流量センサー)流量調節バルブ,ノズル,ノズルのパイプホルダー,パイプラック移動システムと電気制御システムなど水ポンプの給水圧設定は,水口の水出口圧が150kPa±10kPaであることを確保する必要があります.水ポンプの量,持ち上げ,流量,管路直径は,システムの要件を満たす.各噴霧面は,雨試験に含まれる最大外側の寸法を持つ車両と各車両の各検査された部品を覆う.前部と中部の降水面は,車両の形状とサイズの変化に適応するために移動可能である.
雨シャワーの装置は,水噴霧の死点を避けるために,車の前に,後ろ,下,横,上から水を噴霧することを確保する必要があります.標準QC/T 476-2007の要件を満たすために,水噴霧の圧力と流れが車のさまざまな部分に一致することを確認します. 雨シャワーパイプラインのフレーム構造は,防腐と衝撃を保証しながら,シンプルで美しいです. すべての機器は,信頼性があり,操作が簡単です.部品の修理と保守に便利です.
ノズル
1. ステンレス鋼のノズルを使用し,簡単に分解して清掃することができます. 噴霧状態は固体円形で,円角は60度です. 噴霧の角度,上部ノズルは水平平面に垂直である (また45度にも調整できる)噴霧の表面には空白がなく,噴霧孔の直径は2.5mmから3.0mmです.ノズルの水平と垂直の距離は400mmです.
2. ノズルと対応する車両ボディの外面間の距離: 700mm±200mm. 下のノズルは地面から200mm下に位置する.
3. 上部と下部ノズルの軸は水平平面に垂直である.左側と右側のノズルの軸は,車両の縦方向に垂直して15度から90度まで調整できます.自動調節と手動調節を使用します.前と後ろは90度,45度,30度,15度の手動調節角度です.
