UL 2594 条項 8.2 図 6 多関節プローブ ナイロンおよび金属材料

UL 2594 条項 8.2 図 6 多関節プローブ ナイロンおよび金属材料

ブランド名: Sinuo
モデル番号: SN2210-35
MOQ: 1
価格: 交渉可能
支払条件: T/T
供給能力: 100 PC/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
適用規格:
UL2594
適用条項:
条項 8.2
応用図:
図 6
プローブ機能:
ジョイントプローブ
テストサンプル:
充電部・機構部
プローブ材質:
ナイロンと金属
テスト機能:
エンクロージャー保護
パッケージ型式:
アルミボックス
パッケージの詳細:
アルミボックスとカートンボックス
供給の能力:
100 PC/月
ハイライト:

図 6 多関節プローブ、条項 8.2 多関節プローブ、ナイロン多関節プローブ

,

Clause 8.2 Articulated Probe

,

Nylon Articulated Probe

製品説明





UL 2594 条項 8.2 図 6 アーティキュレート プローブ



設備概要為にUL 2594 条項 8.2 図 6 アーティキュレート プローブ




規格:UL 2594 条項 8.2 図 6。

用途:電気機器の筐体保護試験に広く使用されています。

試験サンプル: アクセスしやすい筐体の充電部または機械部品。

特徴:ナイロンハンドル+プローブ、標準形状に合わせて製作。



技術パラメータ為にUL 2594 条項 8.2 図 6 アーティキュレート プローブ



プローブ材質 ステンレス鋼
ハンドル材質 ナイロン
加えられた力 ビルトイン フォースなし、フォース ゲージで動作する必要があります
適用規格 UL 2594 条項 8.2 図 6


関連規格の説明為にUL 2594 条項 8.2 図 6 アーティキュレート プローブ




8 ユーザーの保護 - アクセシビリティとユーザーサービス


8.1 一般


8.1.1 このセクションの要件は、ユーザーがアクセスできる部品に適用されます。サービス要員の保護要件については、サービス要員の保護、32 を参照してください。



8.2 アクセシビリティ


8.2.1 絶縁されていない充電部またはフィルム被覆されたワイヤからの感電につながる意図しない接触のリスクを軽減するために、エンクロージャの開口部は次のいずれかに準拠するものとします。


a) 小さい寸法が 25.4 mm (1 インチ) 未満の開口部の場合。そのような部品またはワイヤは、図 6 に示されているプローブに接触してはならない。


b) 25.4 mm (1 インチ) 以上の小さな寸法を持つ開口部の場合、そのような部品またはワイヤは、表 8 に指定されているように開口部から離す必要があります。



表 8

開口部から感電の危険のある部分までの必要最小限の距離
開口部のマイナー寸法a、b 開口部からパーツまでの最小距離b
んん インチ んん インチ
25.4 (1) 165.0 (6-1/2)
31.8 (1-1/4) 190.0 (7-1/2)
38.1 (1-1/2) 318.0 (12-1/2)
47.6 (1-7/8) 394.0 (15-1/2)
54.0 (2-1/8) 444.0 (17-1/2)
c   762.0 (30)

a8.2.4 を参照

b19.1 と 54 mm (3/4 と 2-1/8 インチ) の間では、表に指定された値の間の値を決定するために補間が使用されます。

c54 mm (2-1/8 インチ) を超え、152.0 mm (6 インチ) 以下。

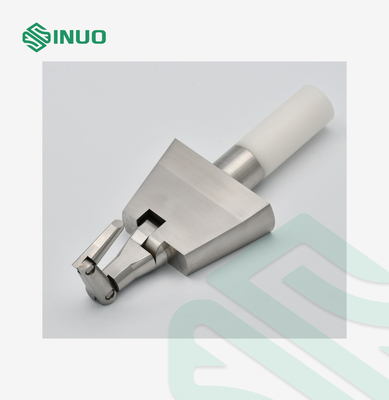

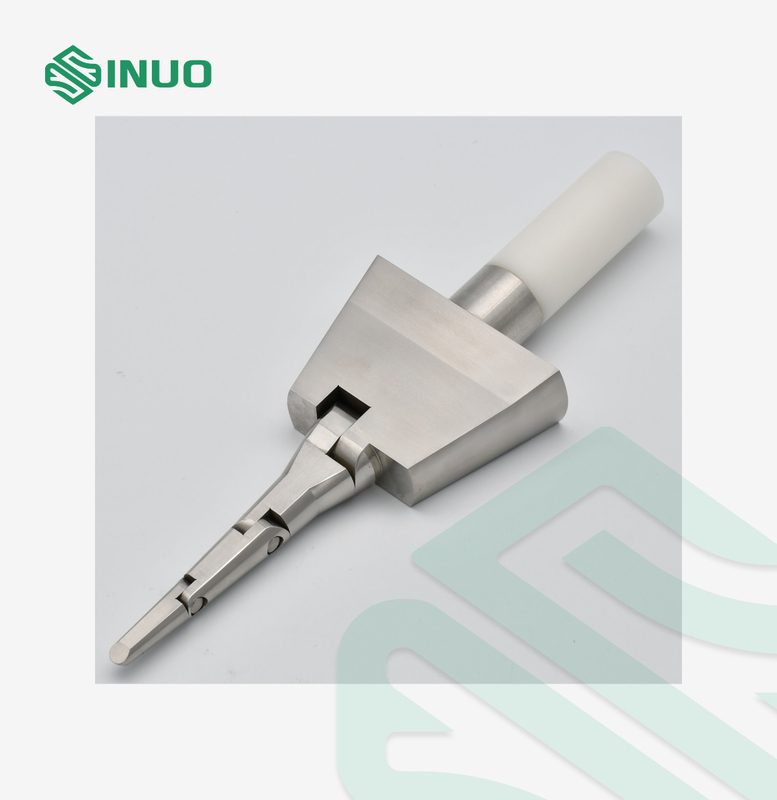

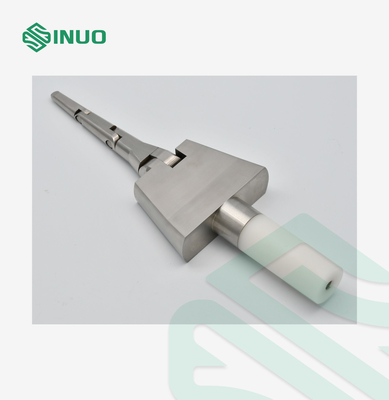

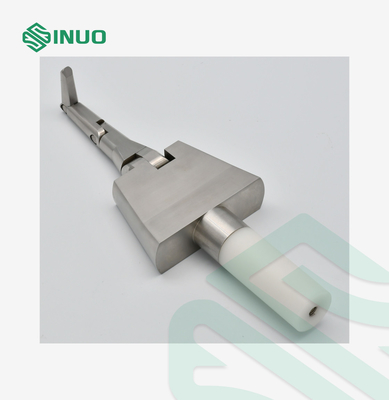

の写真UL 2594 条項 8.2 図 6 アーティキュレート プローブ




UL 2594 条項 8.2 図 6 多関節プローブ ナイロンおよび金属材料 0



UL 2594 条項 8.2 図 6 多関節プローブ ナイロンおよび金属材料 1
