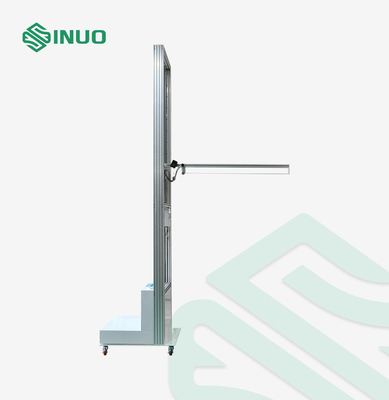

UL 2594の電気自動車の供給装置50mmの鋼球の衝撃試験装置

鋼球衝撃試験装置電気自動車供給設備

準拠基準および条項鋼球衝撃試験装置

この電気自動車用鋼球衝撃試験装置は、 UL 2594 条項 57、図 18 および 19 など

の技術パラメータ鋼球衝撃試験装置

電源：AC220 50Hz

制御方法：ボタン+リモコン赤外線リモコン

衝撃鋼球：直径50mm、500±25g、リング付き。軸受鋼材：GCr15、硬度HRC60以上。

スチール ワイヤー ロープ: Ф1mm、材質 304 ステンレス鋼、ゴム被覆、長さ 1.3m、調節可能

サンプルの高さの範囲: 0.5~2.0m、サンプルの長さおよび幅は制限されません

鋼球の衝突点の高さ範囲：0.5～2.0m

機器解放クロスアームの持ち上げ方法：モーター駆動の持ち上げ機構によって調整されます

高さ表示：厚さ2mのステンレス定規、最小目盛1mm

リリース方法：電磁リリース


設備概要為に鋼球衝撃試験装置


この電気自動車用鋼球衝撃試験装置のアプリケーション: 機器筐体の落下衝撃試験に適しています。

テスト サンプル: 電気自動車充電ステーション、発光体、オーディオ、ビデオおよび類似の電子機器、情報技術機器

特徴：

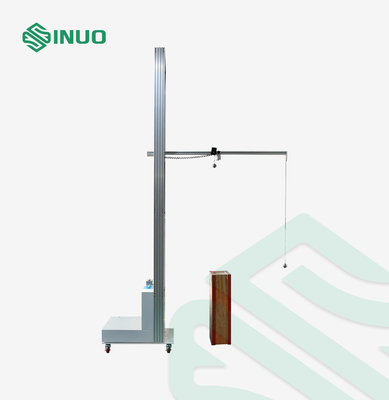

1. 垂直落下衝撃試験：システムは電磁石を制御して、Ф50mm、500±25g の固体鋼球を解放し、1.3m の高さから充電ステーションの上面に自由に落下させ、衝撃エネルギー試験を行います。サンプルで6.5Jが生成されます。

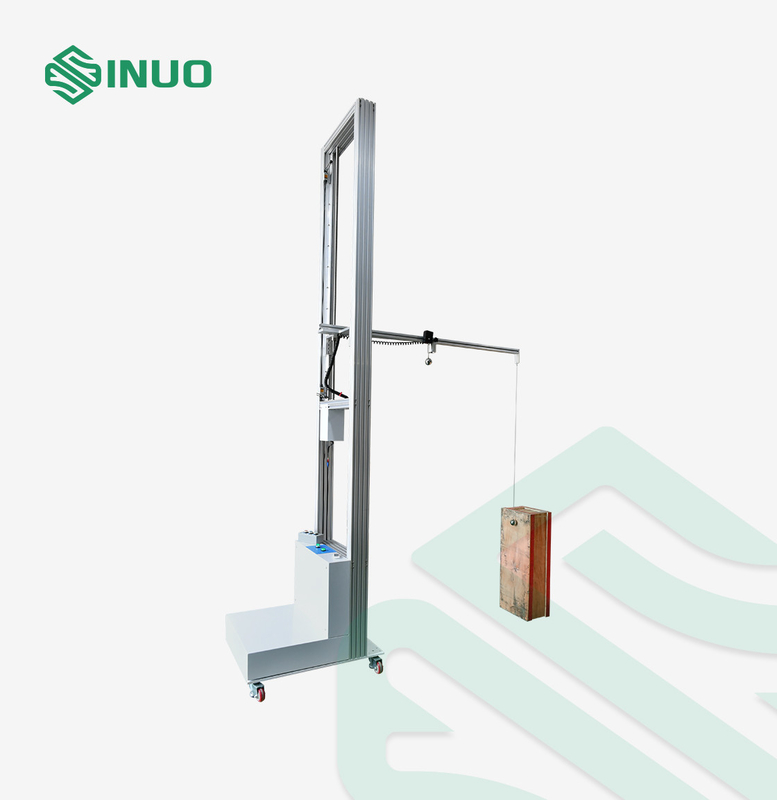

2. スイング衝撃試験: システムは電磁石を制御してФ50mm、500±25g の固体スチール ボールを放出し、1.3m のスチール ワイヤー ロープに沿って水平 0° の位置から自由にスイングし、充電ステーションの側面に衝撃を与えます。サンプルに6.5Jの衝撃エネルギー試験が発生します。衝撃は、サンプルの 4 つの 90° 方向の側面で実行できます。
3. トロリー構造を使用して、サンプルの周りに移動して配置し、サンプルのさまざまな側面をテストできます。
4. 電動昇降構造を採用し、鋼球の設置が省力化され、高さの異なる試料上面・側面への衝撃にも対応。
5. 安全率の高い、遠隔赤外線リモコンで制御できる電磁石によって解放されます。
6. 衝撃には垂直衝撃とスイング衝撃の2つの方法があり、標準要件を完全に満たしています。
7. 装置は、垂直落下とスイング衝撃の2つの形式でテストを実行できます


操作手順為に鋼球衝撃試験装置


試験準備
1. サンプルを通常の位置に固定して、支持面が堅固な支持面であることを確認します。地面と壁が支持面として優先されます。
2. デバイスを 220V 電源に接続し、サンプルに応じて落下方法を選択します: 垂直落下またはスイング衝撃。

垂直衝撃試験
1. 鋼球を保持している棒が試料の上にくるように装置を動かし、電磁石と垂直の鋼球の位置を微調整して、試料を衝突させる必要がある位置に鋼球が衝突するようにします。ネジを締めて電磁石と鋼球の位置を固定し、機器の車輪にブレーキ装置を固定して機器が動かないようにします。
2. 垂直衝撃鋼球の鋼線ロープを 1.3m 以上に伸ばし、鋼球を電磁石の上に置き、ワイヤレスリモコンのリリースボタンまたは 5 を押します。ボタンの表示灯が点灯し、電磁石に通電して鋼球を吸引します。
3. 上 (ワイヤレスリモコン 3) または下 (ワイヤレスリモコン 4) ボタンを押して、鋼球の底とサンプルの表面の間の距離が 1.3m の高さになるようにします。
4.もう一度リリースボタンを押してボタンをバウンスさせるか、ワイヤレスリモコンの6ボタンを押すと、電磁石の電源がオフになり、鋼球が解放され、鋼球が自由落下してサンプルに衝突します。

振動衝撃試験
1. 振動する鋼球が試料表面に垂直に接触するように装置を移動します。
2. スチールボールを電磁石の上に置き、ワイヤレスリモコンのリリースボタンまたは 5 を押します。ボタンの表示灯が点灯し、電磁石に通電して鋼球を吸引します。
3. 電磁石のトルクスネジを緩め、左に動かして鋼球のワイヤロープが真っ直ぐな状態になり、電磁石のトルクスネジを下図のようにロックします。
4. 上 (ワイヤレス リモート 3) または下 (ワイヤレス リモート 4) ボタンを押して、サンプルの衝突点を決定します。
5.もう一度リリースボタンまたはワイヤレスリモコンの6ボタンを押すと、スチールボールが放出されます。鋼球は自由落下運動でサンプルに衝突します。衝撃後、鋼球を手で掴んで二次衝撃を防ぎます。

サンプルを確認する
試験後、サンプルの衝撃位置を確認し、サンプルが標準要件に従って認定されているかどうかを判断します。
