| ブランド名: | Sinuo |
| モデル番号: | SN5512 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 2セット/月 |

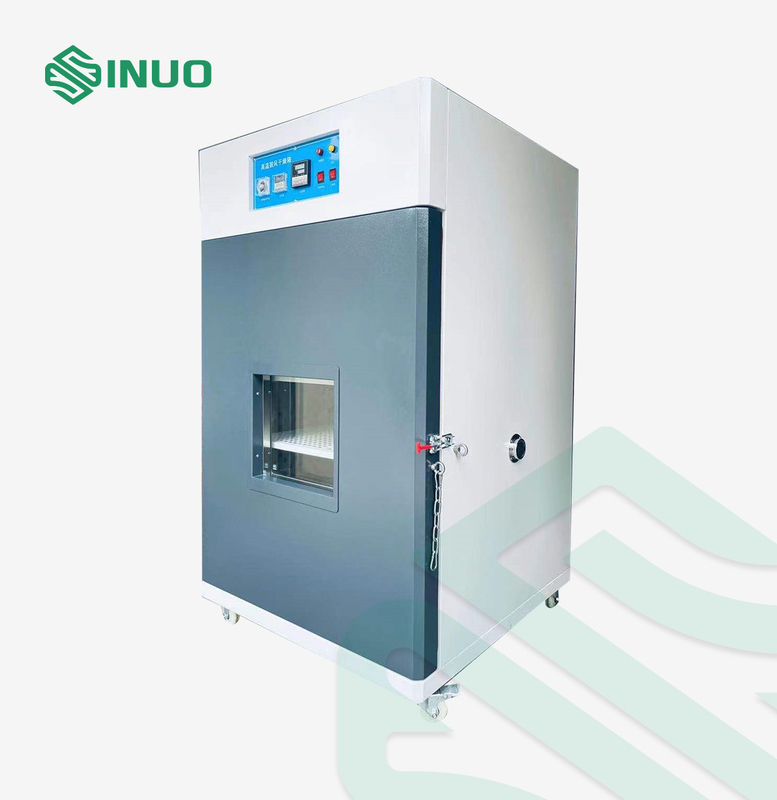

ECE-R100 EVの高い現在の短絡および温度調整の耐圧防爆部屋
従った標準及び節
この耐圧防爆部屋は標準ECE-R100、UL1642-2012、UN38.3、QC/T743-2006およびGB/T 31485-2015に合致するある。
技術的な変数
| 最高の短絡の流れ | ≥10000A |
| 測定の正確さ | ≤5A |
| 制御方式 | PLC色の接触は自動制御によって+、長距離および現地で2つの制御モードによってリモート・コントロールを使用して長距離+コンピュータ モニタ モードによってリモート・コントロール、短絡プロセス完了する。 |
| 箱を消すアーク | W500 X H500 X D500mm |
| 装置次元 | W700 X H1750 X D800mm |
| 真空の範囲 | 0 | （調節可能な） -60Kpa |
| 装置回路の抵抗 | ≤5mΩ |
| インパルス電圧 | AC 1kv/1.2-50μs （ピーク） 1min |
| DCの応答時間 | ≤5μs |
| 機械生命 | 300,000回 |
| 電気生命 | 抵抗負荷50,000回、誘導負荷:抵抗負荷60%le、20,000回 |
| 電気を使用して | AC 220V |
| ワイヤー長さ | 4メートル |
| 力 | 1.0KW |
| 接触器 | anti-corrosionアークの消灯 |
| 短絡の一時待機時間 | 48Hより多く |
| 応答時間 | 20ms |
| 負荷力 | 5KW |
| 負荷抵抗 | 0.5mΩ |
| 放射 | 寒風 |
| リモート・コントロール モニタリング システム | すべての制御パラメータの設定、データ収集は装置からコンピュータ20mによって、およびビデオ録画作動させることができる;高速記録のオシロスコープは総現在を集め、データ収集装置は単一の電圧および総電圧の5つのチャネルを集める |
| データ インターフェイス | USB |
| 短絡ケーブル | 耐火性および高温抵抗力がある短絡のコンスタンタン ケーブルと装備されていて、長さは5Mよりより少しではない |
| 回線保護装置を取付けなさい | それにテスターの電池の電極のmisoperationによって、肯定的で、否定的な関係、等引き起こされる短絡に対して過電圧のような保護機能が、過熱することおよび過電流、また保護ある。 |
| 非常停止スイッチ | 主要な単位の「非常停止」ボタンによって装備されている |
装置の概観
テストの目的: リモート・コントロールhigh-current短絡装置はさまざまな電池の短絡テスト標準の条件に基づいて設計されている。短絡装置は内部抵抗の範囲にの合わなければならない <5m>
設計概観: 短絡装置の回路設計はまた大きい流れの影響に抗必要がある従って私達は産業等級DCの電磁石の接触器、全銅ターミナルおよび内部銅版の転換を選び、作り付けの活動的な球の軸流れファンはhigh-current短絡装置をより安全、効果的に減らし試験装置の損失を、そして保障するテスト データの正確さを作る有効熱の消滅の保護を提供する。
特徴
| 高い現在の接触器 | 750Vまでの遠隔不規則なDCの定常電圧; |
| 真空アークの消火システムを使用して評価される働く現在の10000A、; | |
| 接触および速い応答の低い接触抵抗; | |
| 接触器に信頼できる行為、安全、長い耐用年数および便利な維持がある。 | |
| 温度のコレクション | 温度較差:- 800 ℃への40℃; |
| 温度検出器:熱電対 | |
| 獲得率:1s | |
| 温度の正確さ:≥0.5℃ | |
| 2つのチャネル | |
| 電圧獲得 | 電圧獲得:0-100V、 |
| 電圧正確さ:±0.1%FS | |
| 電圧決断10mV | |
| 獲得率:1s | |
| 補助電圧獲得:1channel | |
| データ インターフェイス:USB | |
| 現在の獲得 | 測定の電圧:0~10000A; |
| 現在の正確さ:≤5A | |
| 現在の決断:100mA | |
| 行為方法:二重統合方法 | |
| 獲得率:1s | |
| 1つのチャネル |
| 温度の記録の範囲 | -40℃ | 800℃ |
| 電圧記録の範囲 | 0 | DC電圧センサー1チャネルとの100V、 |
| 電圧記録の範囲 | 0 | DC電圧センサー1チャネルとの10000A、 |
| 時間の見本抽出 | 1s |
| 直観的な操作のためのタッチ画面 | 新しいタッチスクリーンは普遍的な表示モードの機能性の速い運行のための強打、ズームレンズおよび蛇口および抗力制御を可能にする |
| 機能記述 |
適用範囲が広いユーザ・インタフェース; 密集した構造; より多くのチャネルを支えるために入力/出力モジュールを加えなさい |
PLCの紹介S7-200CN
| 処理速度 | 0.2~12.ms |
| 記憶単位 | 2K |
| デジタル | 248 |
| アナログ | 35 |
| 特徴 | PLCに高い操作能力がある。それに簡単なプログラミング、便利な操作、容易な維持、等の特徴があり、一般にオペレーティング・エラーに傾向がない。PLCの操作はプログラム入力およびプログラム変更の操作を含んでいる。プログラムの入力は直接表示しプログラムの変更の操作はまた直接必須の住所数か捜しか、またはプログラムを捜し、次に変更を行なうために接触数に続くことができる。PLCsはいろいろプログラミング言語で利用できる。梯子の図表および電気図式的な図表のためにより近い使用される。PLCに維持の人員の維持の技術のための条件を減らす自己診断機能がある。システムが失敗するとき、維持の人員はハードウェアおよびソフトウェア自己診断によってすぐに故障箇所発見を見つけることができる。 |
| ホストのサイズ | W700 X H1700 X D1000mm |
| 内部箱のサイズ | 500*500*500 |
| 内部箱材料 |
45#鋼板溶接 |
|
内部箱の接触器 |
赤い銅の作られて、接触表面はnickel-plated接触抵抗を減らすためにである |
| 真空の制御システム |

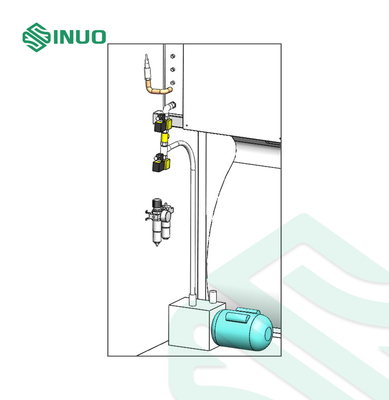

正確に真空ポンプ、真空弁、圧力センサー、高圧ガス管、接合箇所および他の真空のコネクターを通して箱の中の圧力を制御しなさい |
| 内部箱のサイズ | W1000 X D1000 X H1000 MM; |
| 内部箱材料 | ステンレス鋼のSUS201厚さ2·0mm。 |
| カートンのサイズ | W1200 X D1200 X H1500 MM;厚さ1.5MM |
| 温度較差 | RT+10℃~150℃ |
| 温度の変動 | ≤±0.5℃ （負荷のない大気圧） |
| 温度の均等性 | ≤2℃ （負荷のない大気圧） |
| 温度の偏差 | ≤±2℃ （負荷のない大気圧） |
| 暖房率 | 非線形3℃/min |
| 観察窓 | 二重層の緩和されたガラス+有刺鉄線 |

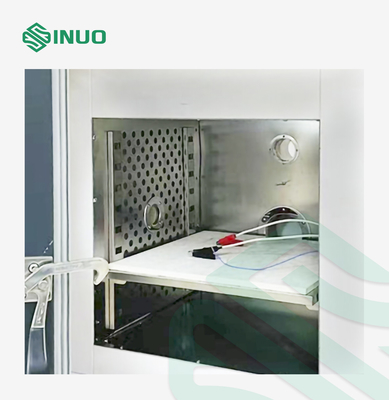

| 内部箱の底 | 試験区域は炎で有効-抑制剤および耐食性、およびきれいになること容易である大理石板が装備されている、 |
| 箱の底 | 4つの普遍的な車輪をおよび4つの固定フィートを、動きだけでなく、易い取付けなさいしかしまた駐車され、固定して固定することができる |
| 排気機構 |
テスト サンプルが煙を作り出すとき独立制御はパイプラインを通して、装置自動的に煙を検出し、排出できる
|
| 自動耐圧防爆圧力救助システム |
それに排気機能がある、テストで発生するすなわち、多量の排気ガスは外側に排出される;それに耐圧防爆圧力救助機能が、すなわちある、磁石の吸着圧力救助のドア（指定がある:保護箱の後部の300*300mm）。強い気流の影響、ドアが自動的に開ける圧力救助時、爆発の影響を減らす。 |
| 耐圧防爆箱のまわり | 圧力救助穴と装備されていて、圧力は時間に解放することができる |
| 箱のドア |
それは高力蝶番によって固定され、少なくとも3組の耐圧防爆ロックは固定されるべきドアに取付けることができる。 |
| 耐圧防爆箱の原則 | 二重層耐圧防爆圧力救助の構造は採用され、内部の層および緩衝剤処理の効果をし、安全保護の役割を担う、爆発性の片の放出を避ける外の層の圧力救助穴は位置が変わり、分かれている。 |
| 火-装置を消すこと |

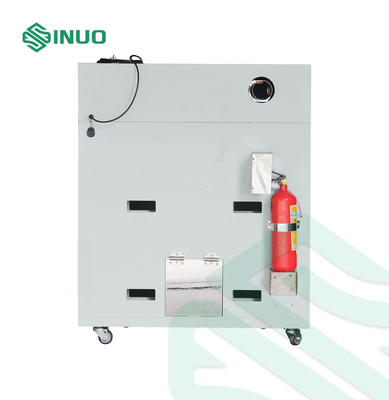

耐圧防爆箱は火-装置を消すことが装備されている。電池が爆発すれば、火はリモート・コントロールおよび火によって消すことができる-装置およびシステムを消すことはリモート・コントロールによって開けることができる。 |
| 照明装置 | 400X400ガラス穴を試験区域の上、20MMの厚い緩和されたガラスで開け、全体のテスト スペースを照らすためにガラスの上の高明るさLEDライトのグループを取付けなさい。 |
| 耐圧防爆ドアの設計 | テスト箱の正面玄関は効果的にテストの間に火および爆発によって与えられる損害を隔離できる補強された設計を採用する。ドアのパネルは中二階との二重層の設計を採用し、蝶番およびドア ロックは補強されたequipment-specific標準的な部品を採用する。ドアの窓は二重層の耐圧防爆設計（反投射物の網の内部の層）を採用する。耐圧防爆ドアは耐圧防爆ロックが装備され、耐圧防爆鎖は二重保護のための耐圧防爆ドアで取付けられている。 |
