| ブランド名: | Sinuo |
| モデル番号: | SN881-1200L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

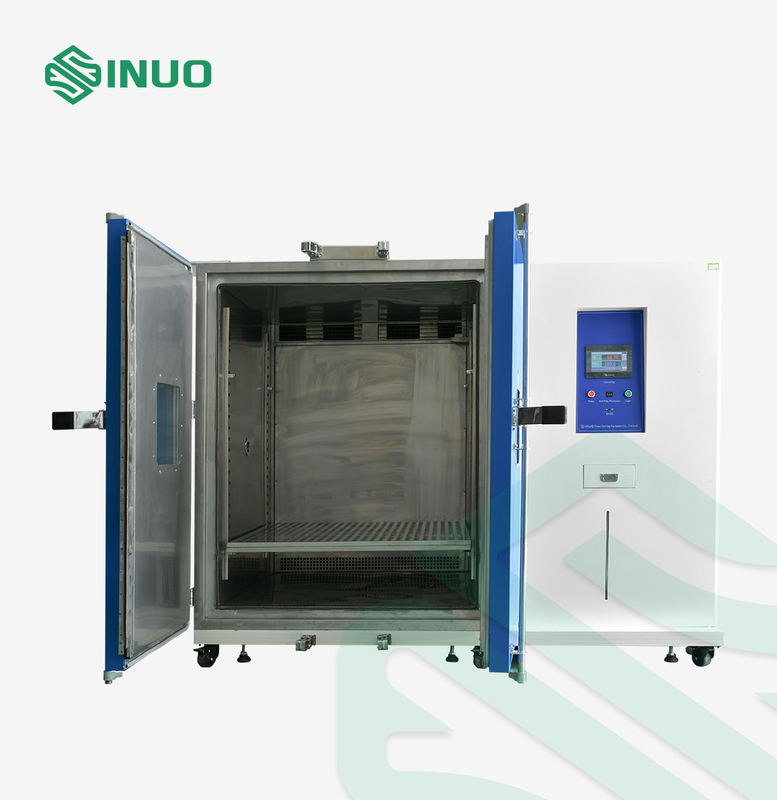

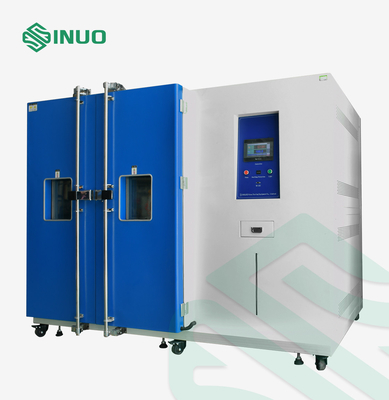

1200Lプログラム可能な一定した温度および湿気テスト部屋
従った標準及び節
IEC60068-2-1:2007の環境のテスト部分2-1:テスト テストA:、IDT冷たい
IEC60068-2-2:2007の環境のテスト部分2-1:テストはB乾燥した熱、IDTをテストする
IEC60068-2-30:2005の環境のテスト部分2-30:テスト テストDb:循環湿気がある熱（12h+12h周期）、IDT
IEC60068-2-78:2012の環境のテスト部分2-78:テスト テスト タクシー:定常湿気がある熱IDT
技術的な変数
| いいえ。 | プロジェクト | 内容 |
| プロダクト数 | SN881-1200L | |
| B | 製品ブランド | SINUO |
| C | スタジオのサイズ | D1450 X W1250 X H2050 （モーターなしで） mm |
| 仕事域次元 | キャビネットの部品:約1000のDの× 1000Wの× 1200H mm | |
| D | 温度較差 | -55℃~+100℃ （調節可能な範囲） |
| 湿気範囲 | 25%-98% RH （温度および湿気の制御可能な範囲図表、湿気の源または熱負荷を参照してはいけない） |
|
| 温度の均等性 | ≤±2.0℃ （安定状態） | |
| 暖房率 | 1.0℃/min （負荷無し） | |
| 冷却率 | 3.0℃/min （負荷無し） | |
| 温度の変動 | ≤±0.5℃ （安定状態） | |
| 温度の偏差 | ≤±2.0℃ | |
| 湿気の偏差 | ≤±3.0%RH | |
| 負荷 |
+20°Cの1000のw; 0°Cの800 w; -20°Cの500 w; -40°C.の300 w。 |
|
| E | モーター騒音 | ≤85dB |
| 重量 | 780kgについて | |
| F | 応用標準 |
GB/T 2423.1-2008テストA:低温テスト方法 GB/T 2423.2-2008テストB:高温テスト方法 GB/T 2423.3-2006テスト カリフォルニア:一定した湿気がある熱テスト GB/T 2423.4-2008テストDb:交互になる湿気がある熱テスト GJB 150.3A-2009の高温テスト GJB 150.4A-2009の低温テスト GJB 150.9A-2009湿気がある熱テスト 電気および電子プロダクトのための環境試験装置のGBT 5170.8-2016の点検 軍装置のためのGJB150A-2009実験室の環境試験方法 |
| G | ノート | 上のパフォーマンス インジケータはサンプルなしで室温+25°Cで測定される価値である。 |
装置の概観
このテスト部屋はプロダクトまたは材料のための温度および湿気の可変性の環境を模倣する。それは貯蔵の間に高低の温度および湿気のある環境の下で電気の適合試験で広く利用されている、電子工学、器械およびメートルおよび他のプロダクト部品、交通機関および使用法、性能および機械特性のプロダクト帯電変更のための高低の温度そして湿気のある環境に上記のプロダクトの温度の適応性をか材料、特に定めるために。
| 材料 | 内部箱材料 | 高級な粉のペンキをピクルスにし、リン酸で処理する冷間圧延された鋼板 |
| 外箱材料 | SUS304#のステンレス鋼の版 | |
| 絶縁材 | 堅いウレタン フォーム+ ultra-fineガラス繊維 | |
| 構造 | 送風管の部品 | 遠心ファン;空気出口は空気容積、高さおよびリターン空気容積を調節できる |
| ドア | （二重） Openによって蝶番を付けられるドア、観察窓が、照明装備されて、handle-type非反作用のハンドルが窓枠/戸枠の反凝縮の電気加熱装置、ドアのサイズ:（およそ） 1.0*1.2M | |
| テスト窓 | あるドア（反凝縮機能と） 500W×600H （mm）に伝導性のフィルムの耐圧防爆緩和されたガラス観察窓が | |
| ファン | 長軸の遠心ファン | |
| サンプル ホールダー | 2つの作り付けのステンレス鋼の調節可能で移動可能な皿 | |
| インペラー | 台湾からの輸入されたステンレス鋼のインペラー | |
| ヒーター | ニッケル クロムの合金の電気ストーブ | |
| 冷凍の圧縮機 | Tecumsehの輸入された圧縮機 | |
| 蒸化器 | Finned蒸化器 | |
| 冷却方法 | 機械圧縮機の滝 | |
| 冷却方法 | 空冷 | |
| 温度調整の器械 | 7インチ理性的なLCDの接触プログラマブル コントローラ | |
| 鉛の穴 | 特別なフォーム ラバー ストッパーとのφ50mm 2 （箱の左側にある） | |
| サンプル ホールダー | 2つのステンレス鋼のサンプル棚、調節可能な高さ。 |
それらがいかに働くか熱し、湿らせ、そして冷却装置および
| プロジェクト | 主義の記述 | |
| 暖房装置 | 作り付けのニッケル クロムの合金の熱するワイヤーが付いているステンレス鋼の管の袖のタイプ反乾燥した熱する管 | |
| 熱することのためのU字型ひれのタイプ ステンレス鋼の高速熱する電気ストーブ | ||
| 完全に独立したシステムは、管理線に影響を与えない | ||
| 加湿システム | 加湿器方法 |
1. 外的で取り外し可能なボイラー加湿方法か作り付けの水漕の加湿 2. ステンレス鋼の装甲加湿器 3. 加湿器の制御モード:無接触等しい期間の脈拍幅の調節、SSR （半導体継電器） 4. 水位の制御装置、加湿器の反乾燥した非常に熱い装置、沈殿物のコレクション装置、液体の水平な観察窓 5. 加湿器力:6KW |
| 加湿器 |
1. 自動給水装置か押しボタン式の電気自動水補充 2. ROの膜+クリーニングのために取り外し可能な活性炭の給水フィルター 3. mis操作を防ぐ高低の温度の二重水位の電子液体水平なスイッチ 4. 水不足および空の暖房および過熱保護+超低い水位の保護+装置の安全な操作を保障するそのうちに給水の保護 |
|
| 冷房装置 | 冷却方法 | Air-cooled |
| 冷凍の圧縮機 | Adopt Taikangの圧縮機、使用環境に優しい冷却剤を輸入した | |
| 冷却する銅管 | 内部螺線形K-TYPEの冷却する銅管 | |
| コンデンサー | 波形のひれのタイプair-cooledコンデンサー | |
| 蒸化器 | 斜面のタイプFIN-TUBEの蒸化器 | |
| 凍結の要素 | フィルター、等を乾燥する元の輸入された電磁弁。 | |
| 特徴 | 全システム パイプラインは換気し、加圧22kgによって漏水検知のためにテストされる。 | |
| 暖房および冷却装置は完全に独立している | ||
| 会社の専門の技術特性と装備されていて、それはことができる高温および高圧気流が冷却機械に防ぎ、システムを戻ることを損なう。 | ||
| すべての冷房装置の活動計画はマイクロコンピューターのコントローラーによって完全に制御される | ||
| 名前 | ブランド | 注目 |
|
圧縮機
|
Tecumsehの輸入された圧縮機 | |
|
圧力リレー
|
デンマークDANFOSS またはエマーソン |
|
| 蒸発圧力調整弁 | デンマークDANFOSS | |
|
デンマークDANFOSS またはエマーソン |
|
| 絞る装置 | 毛管か拡張弁 | |
|
電磁石弁
|
イタリアの日本またはCASTELのSagittariusまたは米国のエマーソン | |
調節システム
| プロジェクト | 説明しなさい |
| 調節方法 |
強制される-循環の換気、釣り合った温度規則。PIDの自動計算の出力の結果によってシステムによって置かれる温度ポイントに従ってヒーターの出力を制御システム制御最終的に動的バランスを達成する。
|
| 循環装置 | 作り付けの空気調節部屋、循環の送風管および長い軸流れファン空気の撹拌の気流の改良による気流そして熱容量を改善し、非常にテスト部屋の温度の均等性を改善するため。 |
制御システム
| プロジェクト | 説明しなさい |
| コントローラー | 7インチPLC LCDの接触プログラマブル コントローラ |
| 接触高精細度スクリーン | 固定条件およびプログラム状態は任意に置くことができる中国スクリーンは置き治癒テスト名前および通し番号は置くことができる。 |
| Settableの時間範囲 | 0-999H59min. |
|
プログラム可能なモード
|
同時に、異なった条件のプログラムの120グループは置くことができる。プログラムのあらゆるグループでは、仕事は1200の区分に分け周期を実行するために区分の数は任意に横取りすることができるまたは区分またはグループの周期的な周期は行うことができる。 |
| プログラムの各グループでは、1200までの温度および時間セクションは置くことができる（各セクションは999h59minにセットアップすることができる）。プログラムの120グループはシリーズで自由に接続しセクションの最大数は999回まで循環させることができる。 | |
| 安全 | パワー メモリ素子、記憶装置を使うと開始および機械走行時間を実行するために、残りのプログラムは力が元通りになる、機械は予約である場合もあるとき実行され続け。 |
| 制御 | 上がり、は冷却は斜面制御およびカーブ制御に使用することができ自動修正式温度および湿気の基準点の機能がある。それに手動設定によって持って来られる便利を減らすことができるPIDの自動計算の機能がある。 |
| コミュニケーション機能 | Uディスク インターフェイス、RS-232インターフェイス、mis操作ハードウェア ロック、任意コンピュータ通信ソフトウエア |
| セットアップしなさい | 接触設定、位置の直接表示はマイクロコンピューターによって、すべての条件完全に自動的に締まる |
| 警察を電話しなさい | 設定または操作に間違いがあれば、警告の合図は提供される |
| 出力 | コントローラーに温度および湿気のレコーダーに接続することができ、記録のカーブを出力した記録信号の港の出力がある、 |
| インターフェイス | 標準的なRS-232通信用インタフェースを使うと、長い伝送距離は制御および録音のためのPCに、接続することができる。 |
安全防御装置
|
冷却装置 |
圧縮機の過熱する保護 圧縮機の過電流保護 圧縮機高低圧力保護 圧縮機の油圧の保護 液体の温度の過熱保護 超高度圧力救助の保護 Air-cooled:凝縮ファンは過熱する |
| テスト箱 |
温度の保護に調節可能 温度の保護に極度な空気調節チャネル ファン モーター過熱する保護 |
| 他 |
総力段階順序および段階の損失の保護（三相電源に適当な） 積み過ぎおよび短絡の保護 箱の多数の開始によって引き起こされる冷房装置の失敗警報保護 |
| 他の構成 | |
| 送電線 | AC380Vの電源:1つの5中心（三相四線式+保安用接地ワイヤー）のケーブル（約4メートル長さ） |
| メイン スイッチ | Chintの遮断器 |
| 交通機関 | テスト箱は別に結合され、運ばれる |
| サイズ | 最高の出荷次元（包装なしで）:「見なさい次元」を |
| 重量 | 最高の出荷の重量（包装なしで）:「見なさい重量」を |
| 使用の状態 | 次の条件はユーザーによって保証される |
| 設置場所 |
1. 換気される地面は平ら、十分である 2. 装置のまわりの強い振動無し 3. 強い電磁場は装置のまわりにない 4. 可燃性、爆発性の、腐食性物質および塵は装置のまわりにない 5. 使用および維持のための適切なスペースは次の図に示すように装置のまわりで予約、べきである:
:≥40cm
B:≥150cm
C:≥100cm
D:≥60cm
E:≥40cm |
| 環境条件 |
1. 温度:5℃~35℃ 2. 相対湿度:≤85% 3. 空気圧:86kPa~106kPa |
| 電源の状態 |
AC380Vの電源の条件: 1. 三相四線式+保安用接地ワイヤー 2. 電圧範囲:AC （380±38） V 3. 頻度変動範囲:（50±0.5） Hz 4. 保安用接地ワイヤーの基づいている抵抗は4Ωよりより少しである 5. ユーザーは設置場所で装置のための対応する容量の空気か電源スイッチを形成するように要求されこのスイッチは装置のために独自に使用されなければならない |
| 電源 |
Imax≤32A Pmax≤15KW |
| 最高の流れ | テストの間にテスト箱のドアを開けるにより箱で温度および湿気は変動する;ドアが多数の時開くかまたは長い間またはテスト サンプルがテストの間に湿気を出せば、により冷房装置の熱交換器はきちんと働くかわりに凍るかもしれない。 |
構成
| いいえ。 | 名前 | モデル | 注目 |
| 1 | 装置箱 | 内部のSU 304のステンレス鋼 | Feng Qianyuan |
| 2 | センサー | 、PT100のクラスA装甲 | 北京「Sai Yiling」 |
| 3 | AC接触器 | 任意 | シュナイダー |
| 4 | 熱リレー | 任意 | シュナイダー |
| 5 | 温度の保護制御器械に | WMK-102L （0_399） | 国内良質 |
| 6 | 中間リレー | 任意 | シュナイダー |
| 7 | 循環ファン | 90With220V | 合同事業「Zibang」 |
| 8 | プログラマブル コントローラ | TH2200-A | Songhua |
| 9 | 温度モジュール | Songhua | |
| 10 | タッチ画面（色スクリーン） | Songhua | |
| 11 | 漏出スイッチ | 380V63A | Chint |
| 12 | 制御変圧器 | BK-300 | Chint |
| 13 | ブレーカ | 3P60A | シュナイダー |
| 14 | 半導体継電器 | 40A | 台湾「ヤンMing」 |
| 15 | ヒーター | ニクロム ワイヤー | 国内良質 |
| 16 | 圧縮機 | 任意 | ドイツの「Bitzer」 |
| 17 | 蒸化器 | 顧客用 | 台湾中レキ市 |
| 18 | 冷却剤 | R404A/R23 | Du Pont米国 |
| 19 | 凍結するオイル | RL32H | イギリスの氷くま |
| 20 | 油分離器 | 55824/55855を支える大型システム | エマーソン（以前ALCO、米国） |
| 21 | Gas-liquid分離器 | 3/8の″、1/2の″を支える大型システム | 福州、台湾 |
| 23 | フィルター ドライヤー | DCL032/053/083/085 | DanfossデンマークかSporland米国 |
| 24 | 電磁石弁 | 3/8か5/8 | 日本のSagittariusかKasto |
| 25 | 蒸化器 | 習慣 | 合同事業 |
| 26 | 銅の雑多な部品 | 任意 | 台湾Xiongde |
製品の機能および利点
PWM弁の正常な弁
