| ブランド名: | Sinuo |
| モデル番号: | SN881-1200L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

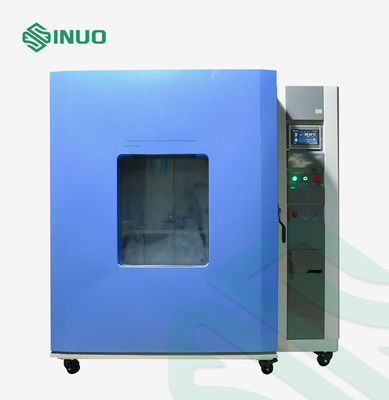

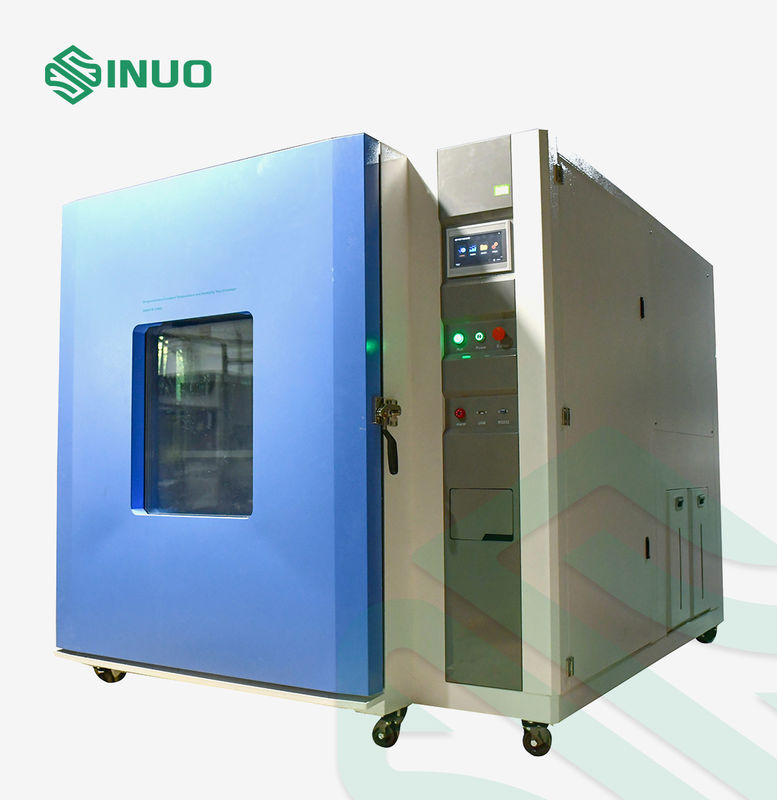

AC EVSE用のプログラム可能な恒温恒湿試験室
準拠基準および条項
IEC60068-2-1:2007 「環境試験 - パート 2-1: テスト - テスト A: コールド、IDT」
IEC60068-2-2:2007 「環境試験 - パート 2-1: テスト - テスト B - 乾熱、IDT」
IEC60068-2-78:2012 「環境試験 - パート 2-78: テスト - テスト キャブ: 湿熱、定常状態、IDT」
IEC60068-2-30:2005 「環境試験 - パート 2-30: テスト - テスト Db: 湿熱、循環 (12h+12h サイクル)、IDT」
技術パラメータ
|
サンプルの制限 |
この試験室は以下を禁止します： 可燃性、爆発性、揮発性物質のサンプルの試験または保管 腐食性物質のサンプルの試験または保管 生物学的サンプルの試験または保管 強力な電磁放射源サンプルのテストまたは保管 放射性物質サンプルの試験または保管 毒性の高い物質サンプルの試験または保管 テストまたは保管中に可燃性、爆発性、揮発性、高毒性、腐食性および放射性物質を生成する可能性のあるサンプルのテストまたは保管 |
||||||||||||||||||||||||
|
体積、サイズ、重量 |
|||||||||||||||||||||||||
|
公称内容量 |
1200L | ||||||||||||||||||||||||
|
内部チャンバーサイズ |
W(1000)mm×D(1000)mm×H(1200)mm | ||||||||||||||||||||||||
|
外形寸法 |
約。W (1450) mm *D (1250) mm * H (2050) mm (上部モーター部分を除く) | ||||||||||||||||||||||||
|
重さ |
約。780キロ | ||||||||||||||||||||||||
|
パフォーマンス |
|||||||||||||||||||||||||
|
温度範囲 |
温度範囲：-55℃～+100℃ | ||||||||||||||||||||||||
|
湿度範囲 |
(25 ～ 98)% RH (温湿度管理可能範囲表参照、湿熱負荷なし)
温湿度管理可能範囲チャート |
||||||||||||||||||||||||
|
温度変動 |
≦±0.5℃（安定状態） | ||||||||||||||||||||||||
|
温度均一性 |
≤2.0℃ (安定状態) | ||||||||||||||||||||||||
|
加熱時間 |
3℃/分（無負荷非線形） | ||||||||||||||||||||||||
|
冷却時間 |
1℃/分（無負荷非線形） | ||||||||||||||||||||||||
|
相対湿度エラー |
±3.0%RH | ||||||||||||||||||||||||
|
温湿度表示精度 |
0.01℃/0.1%RH | ||||||||||||||||||||||||
|
活荷重処理能力 |
+20°C で 1000 ワット。 0°C で 800 ワット。 -20°C で 500 ワット。と -40°C で 300 ワット。 |
||||||||||||||||||||||||
|
作動音
|
騒音レベル≤85dB (周囲温度25℃、低反響の防音室で測定。A重み付けを使用し、8ポイントの平均値をテストします。各テストポイントは、ノイズ源から1メートル、地面から1メートル離れています) |
||||||||||||||||||||||||
|
構造特性 |
|||||||||||||||||||||||||
|
素材
|
1. 外壁材料: 冷間圧延された鋼板、酸洗いおよびリン酸化の高度の粉のベーキング ペンキ 2.内壁材質：SUS304#ステンレス鋼板 3.チャンバー断熱材：硬質ポリウレタンフォーム+グラスファイバー |
||||||||||||||||||||||||
|
エアダクト部品 |
遠心ファン;空気出口は、風量、高さ、戻り風量を調整できます | ||||||||||||||||||||||||
|

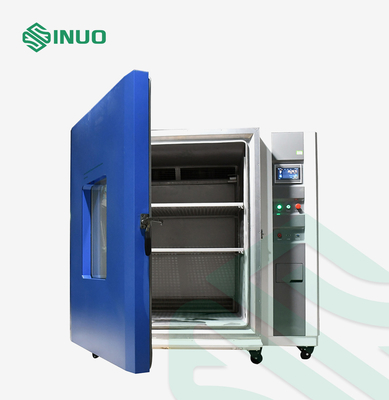

ドア |
シングルオープンドア、ハンドルタイプの無反応ハンドル付き、ドアには観察窓、照明ランプ、窓/ドアフレーム結露防止電気加熱装置が装備されています、ドアサイズ：1.0 * 1.2M | ||||||||||||||||||||||||
|
観察窓 |
扉は導電膜防爆強化ガラス観察窓1枚付（結露防止機能付）、窓サイズ：500W×600H（mm） | ||||||||||||||||||||||||
|
ファン |
長軸遠心ファン | ||||||||||||||||||||||||
|

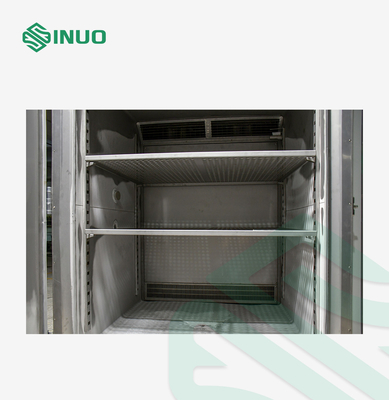

サンプルラック |
2 つのビルトイン ステンレス製の調整可能な可動式トレイ ラック | ||||||||||||||||||||||||
|
インペラー |
台湾から輸入したステンレス製羽根車を使用
|
||||||||||||||||||||||||
|
ヒータ |
ニッケルクロム合金電気ヒーター | ||||||||||||||||||||||||
|
冷凍コンプレッサー
|
フランスのテカムセコンプレッサー | ||||||||||||||||||||||||
|
蒸発器
|
フィン式蒸発器 | ||||||||||||||||||||||||
|
冷蔵方式
|
メカニカルコンプレッサーカスケード | ||||||||||||||||||||||||
|
冷却方法
|
空冷 | ||||||||||||||||||||||||
|
温調計器
|
7型スマートLCDタッチプログラマブルコントローラ | ||||||||||||||||||||||||
|
リード穴
|
Φ50mm 2個 各1個に特殊発泡ゴム栓付（チャンバー左側に配置） | ||||||||||||||||||||||||
|
取り外し可能な棚
|
2セット、それぞれ20kg以上の重さに耐えることができます | ||||||||||||||||||||||||
|
暖房、加湿、冷蔵システムとその動作原理
|
|||||||||||||||||||||||||
|
暖房システム |
ニッケルクロム合金電熱線を内蔵したステンレススリーブタイプの乾燥防止発熱管 | ||||||||||||||||||||||||
| 加熱はコの字型フィンタイプのステンレス製高速加熱電気ヒーターを使用 | |||||||||||||||||||||||||
| 制御回路に影響を与えない完全独立方式 | |||||||||||||||||||||||||
|
加湿システム |
加湿方法： 1.外付けボイラ加湿方式または水槽内蔵加湿方式 2. ステンレス外装加湿器 3.加湿器制御モード：非接触等周期パルス幅調整、SSR（ソリッドステートリレー） 4.水位制御装置、加湿器の乾燥防止装置、沈殿物収集装置、液面観察窓 5.加湿器の電力：6KW 加湿器： 1.自動給水装置または押しボタン式電動自動給水装置 2. RO膜＋活性炭給水フィルター、取り外して洗浄可能 3. 誤操作を防止する高温・低温ダブル水位電子式液面スイッチ 4.水不足と空の加熱と過熱保護+超低水位保護+給水時間超過保護により、機器の安全な操作を保証します |
||||||||||||||||||||||||
|
冷凍システム |
冷却方式：空冷 | ||||||||||||||||||||||||
| 冷凍コンプレッサー：環境に優しい冷媒を使用したフランスのTecumsehコンプレッサー | |||||||||||||||||||||||||
| 冷媒銅管: 内側スパイラル K-TYPE 冷媒銅管 | |||||||||||||||||||||||||
| コンデンサー：波型フィン型空冷コンデンサー | |||||||||||||||||||||||||
| 蒸発器: スロープ型 FIN—TUBE 蒸発器 | |||||||||||||||||||||||||
| 凍結要素：オリジナルの輸入電磁弁、乾燥フィルターなど | |||||||||||||||||||||||||
| 冷媒: R448a & R 508b | |||||||||||||||||||||||||
|
特徴 |
システム全体のパイプラインは、22kg の漏れ検出テストを受けています。 | ||||||||||||||||||||||||
| 冷暖房は完全独立 | |||||||||||||||||||||||||
| 同社の専門的な技術特性を備えており、高温高圧の気流が冷却機に戻り、システムが損傷するのを防ぐことができます。 | |||||||||||||||||||||||||
| すべての冷凍システムの動作プログラムは、マイコン コントローラーによって完全に制御されます。 | |||||||||||||||||||||||||
|
電気制御システム |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
規制制度 |
|||||||||||||||||||||||||
|
規制方法 |
強制循環換気、バランス温度調節方式。制御システムは、システムによって設定された温度ポイントに従って、PID 自動計算出力を介してヒーターの出力を制御し、最終的にダイナミック バランスに達します。 |
||||||||||||||||||||||||
|
循環装置 |
組み込みの空調室、循環空気ダクト、および長い軸流ファンは、空気の流れを改善することにより、空気の流れと加熱能力を改善し、テストチャンバーの温度均一性を大幅に改善できます。 | ||||||||||||||||||||||||
|
プログラム制御システム |
|||||||||||||||||||||||||
|
コントローラ |
7インチスマートLCDタッチプログラマブルコントローラ | ||||||||||||||||||||||||
|
タッチ式高解像度スクリーン |
固定条件、プログラム条件の任意設定、硬化試験名、連番等の設定 | ||||||||||||||||||||||||
|
時間範囲を設定可能 |
0—999H59分 | ||||||||||||||||||||||||
|
プログラマブルモード |
同時に、条件の異なる120グループのプログラムを設定できます。プログラムのどのグループでも、1200 のセグメントに分割でき、セグメント数の一部を任意に傍受してサイクルを実行したり、任意のセクションまたはグループのサイクル作業を実行したりできます。 | ||||||||||||||||||||||||
|
安全性 |
電源が回復したときに残りのプログラムを実行し続けることができる電源オフメモリデバイスを備えており、起動と機械の実行時間を実行するための機械予約として使用できます。 | ||||||||||||||||||||||||
|
コントロール |
温度の上昇と下降は、勾配制御、曲線制御に使用でき、温度と湿度の基準点を自己修正する機能があります。PID自動計算の機能があり、手動設定による利便性を減らすことができます。 | ||||||||||||||||||||||||
|
通信機能 |
Uディスクインタフェース、RS-232インタフェース、誤操作ハードウェアロック(LOCK)、コンピュータ通信ソフトを提供 | ||||||||||||||||||||||||
|
設定 |
設定とすべての条件は、マイコンによって自動的にロックされます | ||||||||||||||||||||||||
|
警報 |
設定や操作中にエラーが発生した場合、警告信号が提供されます | ||||||||||||||||||||||||
|
出力 |
コントローラーには記録信号ポート出力があり、温度と湿度のレコーダーに接続でき、記録曲線を出力できます | ||||||||||||||||||||||||
|
インターフェース |
標準RS-232通信インターフェースを装備し、伝送距離が長く、制御と記録のためにPCに接続できます。 | ||||||||||||||||||||||||
|
安全保護装置 |
|||||||||||||||||||||||||
|
冷凍システム |
1.コンプレッサーの過熱保護 2.コンプレッサーの過電流保護 3.コンプレッサーの高圧および低圧保護 4. 圧縮機油圧保護（大型半密閉型圧縮機のオプション） 5.液体供給温度の過熱保護 6. 超高圧リリーフ保護 7.空冷：凝縮ファンの過熱保護 |
||||||||||||||||||||||||
|
試験室 |
1.調整可能な過熱保護
|
||||||||||||||||||||||||
|
その他の保護 |
1. 全電力相シーケンスと欠相保護 (三相電源に適用) 2.過負荷および短絡保護 3.ボックスの複数の開口部による冷凍システム障害アラーム保護 |
||||||||||||||||||||||||
|
利用条件 |
以下の条件は、ユーザーによって保証されます | ||||||||||||||||||||||||
|
設置場所 |
1.地面が平らで風通しが良い
A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com |
||||||||||||||||||||||||
|
環境条件 |
1.温度：5℃～35℃ 2. 相対湿度: ≤85% 3.空気圧：86kPa～106kPa |
||||||||||||||||||||||||
| 電源条件 | 電源要件: 1. 208V から 230V の入力の下で動作するテスト チャンバーを達成するために、20KVA AC 周波数電源が付属しています。フェーズ: 3 フェーズ、周波数: 60Hz 4.保護接地抵抗は4Ω未満です 5.ユーザーは、設置場所で対応する容量のエアまたは電源スイッチを使用して機器を構成する必要があり、このスイッチはデバイスによって個別に使用される必要があります |
||||||||||||||||||||||||
| 最大電流 最大消費電力 |
Imax≤32A Pmax≤15KW |
||||||||||||||||||||||||
| その他 | 試験中に試験室のドアを開けると、室内の温度と湿度が変動します。試験中にドアを何度も開けたり、長時間開けたままにしたり、試験サンプルが湿気を放出したりすると、冷凍システムの熱交換器が凍結して動作しなくなることがあります。 | ||||||||||||||||||||||||
設備概要
この試験室は、製品や材料の温度と湿度が変化する環境をシミュレートします。上記の製品または材料の高温および低温への温度適応性を決定するために、保管、輸送、および使用中の高温および低温および湿度の高い環境下での電気、電子、機器およびメーターおよびその他の製品部品の適応性テストで広く使用されています温度と湿度の高い環境、特に製品の帯電により、性能と機械的特性が変化します。
