車のサンルーフ雨散水試験の部屋EVの電気自動車の試験装置

車のサンルーフ雨散水試験部屋電気車の部品の試験装置

技術的な変数

1. 働く電源:AC 380V、50Hzまたはマッチの顧客のローカル電源の条件

2. 試験区域:4500mm*3000mm*2200mm （W*D*H）

3. 外のり寸法:5000mm*4000mm*3300mm （W*D*H） （ガラス防水部屋を和らげた）

4. 応用標準:GB/T30037-2013、Cheryの標準、フォルクスワーゲンの標準、三菱標準、Geelyの標準および他のサンルーフ防水テスト条件

5. サンルーフ車型の固定の据え付け品の次元:最高の締め金で止めるサイズは広い2500X4000MMである締め金で止める据え付け品の調節可能な打撃は500MMであり、サンルーフの傾く角度と対立しないチャックは移動可能な接合箇所と設計されている。

6. スプレーの管の固定フレームの調節可能な打撃:1-500MMは（調節可能な打撃の上下に）、前後調節可能な打撃1-500MMである。

7. 雨強度:調節可能な調節可能な30mm/min-50mm/minか30-50L/M2/MIN

8. 雨時間:1-9999Mは置くことができる;コントローラーは1分から24時間以内に調節することができる。

9. 制御システム:10インチのタッチ画面+ Siemens PLCはSinuoによって、プログラム独自に設計されている

構造の特徴の導入

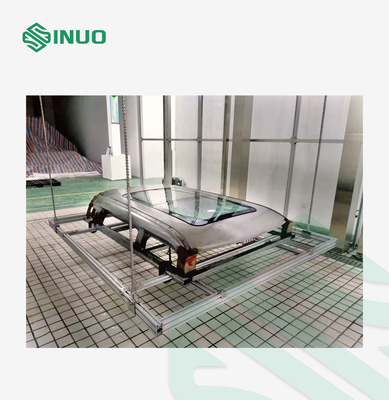

サンルーフ クランプ角度のメカニズム

タッチ画面のプログラム制御によって、9つの角度の州は実現された、平らな、前部、後部、左、右の、前部左、前部権利、後部左、後部権利である場合もある。

• それはノズルの平行表面に垂直であり、水スプレーの時間は置くことができる10分である、
• サンルーフは先に傾けられた0-20° （置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた0-20° （置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた左0-20° （置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた右の0-20° （置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた前部残した0-20°を（置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた後部残した0-20°を（置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた後部権利0-20° （置くことができる）であり、10分の水スプレーの時間は置くことができる。
• サンルーフは傾けられた前部権利0-20° （置くことができる）であり、10分の水スプレーの時間は置くことができる。

この9つの斜角のために、慣習的なテスト標準に従って、平行角度雨テストは3Hよりもっとあり、残りの角度は通常10分の間吹きかかり、各州は5回繰り返される。これはプログラム（各州の水噴霧の時および各州の水噴霧周期の数）によって置くことができる。タッチ画面で、各企業のテスト プログラムはまたテストが次の時間呼ぶことができるように編集され、救うことができる。

行為の構造の主義

サンルーフの角度の傾きの構造の原則は4個の球ねじの動きの上下に独立制御か、またはさまざまな傾き角度を発生させるために4つのデルタのサーボ モーターを通して多数ねじをつなぐことである。4個の球ねじの直径は十分な忍耐容量を保障する50MMでありサンルーフの取付角の正確さを保障するのに球ねじが使用されている。

球ねじの下の接続のガイド・レールは動きの上下にまっすぐに作り出し、ねじは直線で動くためにガイド・レールを回す。4つのサーボ モーターは雨水のスプレーからスプレーの版の上でモーターが長い生命に使用することができるように、この設計モーターを保護できる取付けられている。

スプレーの棚の持ち上がることおよび前後操作の原則

4個の304個のステンレス鋼の球ねじはスプレーの管の固定フレームの4つのコーナーで取付けられ、次にガイドのロッド・レデューサが上がり、落下行為を実現するために装備されている。

目的は保障するためにことを間隔500MMまたはそうスプレー・ヘッドと天窓間のスプレーの間隔を調節することである。前後操作の原則はまた球ねじおよび直線運動の構造を制御するのにモーターを使用する。

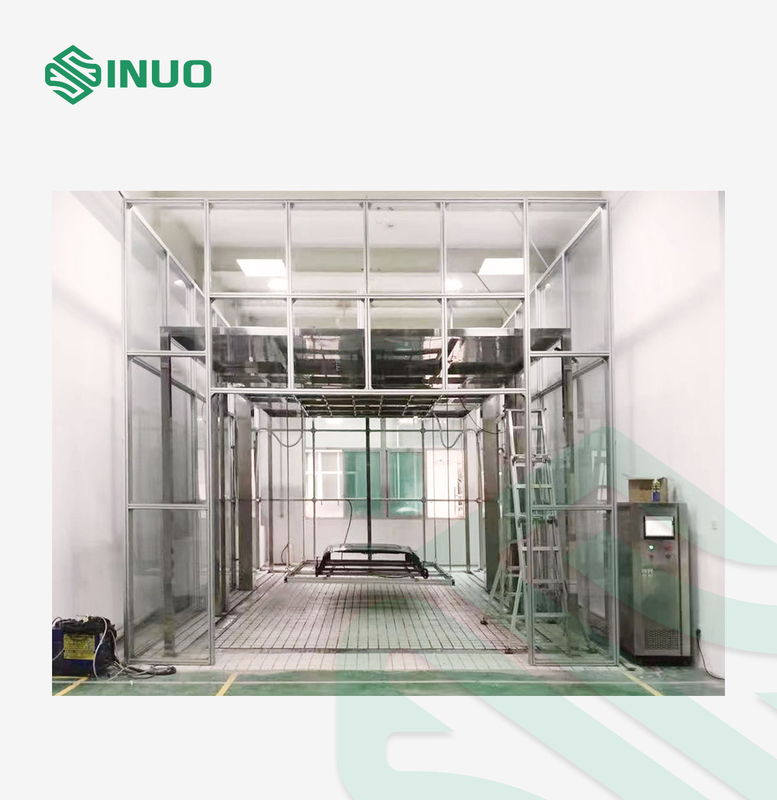

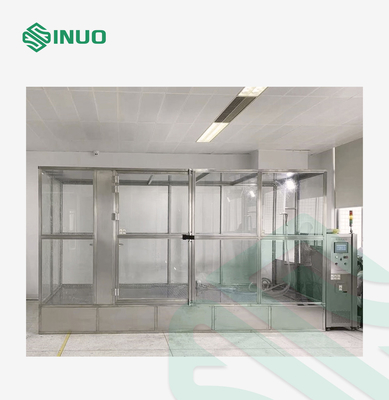

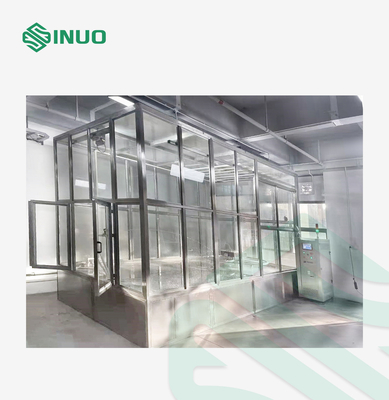

スプレー部屋の構造

シャワー室の外フレームの構造は80X40MM厚い5MMのアルミ合金および10MMの厚い緩和されたガラスと取付けられ、ドアは両側で緩和されたガラス アルミ合金の二重開始引き戸から成っている。

ひかれた排水系統および市民仕事（バイヤーが提供する）

4X5メートルの区域および約5メートルのスペースを約カバーして高い、ガラス家はこの基礎で飾られる。地面は滑り止めのタイルによって貼られる必要があり拡張ねじが付いているスプレー フレームを修理するのに使用されている少なくとも200MMの厚く具体的な地下がある。

地上の排水溝は広い200MMおよび深い100MMである。流しの端はガラス壁からの約200MMである。流しの表面はステンレス鋼19X19MMの304正方形のパスから小箱を作り、流しに置くために地面と同じ高さに成っている。流しを飾った場合、割り当てる約5度の傾斜を設計することは必要である水出口に流出するべき水および水は流しで集まるべきではない。床タイルの装飾のための条件は同じであり、停滞した水は発生するべきではない。

プール フィルター システムおよびバッグ フィルタ システム

プールのろ過システムは両極ろ過方法を採用する、第一段階は下水のプールであり、第二段階はクリーン ウォーターのプールである。下水のプールの深さは1500MMであり、明確な水プールの深さは1000MMである。

この設計の目的はプールの汚染物質そして沈積物を沈殿させることである。下水のプール区域は1X1メーターで計る深く、1.5メートルを深いであり、にわか雨の右側の後ろにある。クリーン ウォーターのプールは深い深の1X1メートルおよび1メートルであり、にわか雨部屋の右側の前にある。

ノズルの妨害の確率を減らすためには、バッグ フィルタは加えられる。ステンレス製 タンクの水出力は1時間あたりの100トンであり、ろ過進歩は100UMである。多重レベルフィルター装置は、影響を与えないしテスト時間に、改善するテスト効率を噴霧が妨げられないことを保障することである。

水噴霧角度

a) 水噴霧角度:サンプル（間隔500MM）への平行

b) ノズルの水コラムの角度:35°~40°cone角度

c) 水スプレーの棚:、前部平らな、9つの調節可能な角度（0-20度）背部、左、右の、右の前部、左の前部、右の背部は、去った。

d) 水スプレー フレームのサイズ:1.8X1.2メートル、高さ120MM

e) 水スプレー区域:2.2X 1.7メートル

3つのノズル（小雨、適当な雨、大雨）

a) 雨ノズルと装置間の間隔は移動によって調節することができる

b) ノズルの角度の調節可能な範囲:0~30°

c) 3つのノズルの直径:小雨Φ2.5mmの霧、中型雨:¢1MMのまっすぐな穴、大雨¢2MMのまっすぐな穴。小雨のノズルの間隔400X400MM、中型雨および大雨のノズルの間隔:100X100MM

d) 注入圧力:≥80-150kPa

e) 騒音レベル:≤80dB

制御システム
