| ブランド名: | Sinuo |
| モデル番号: | SNQC1001-11M |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1かのセット/月 |

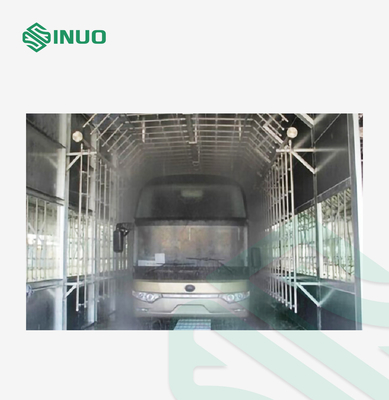

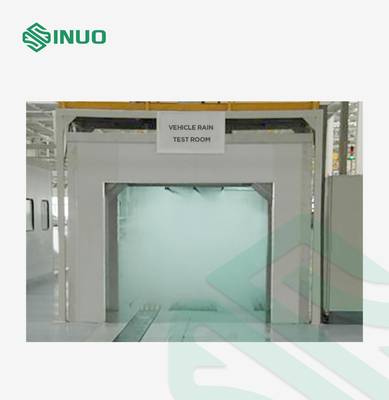

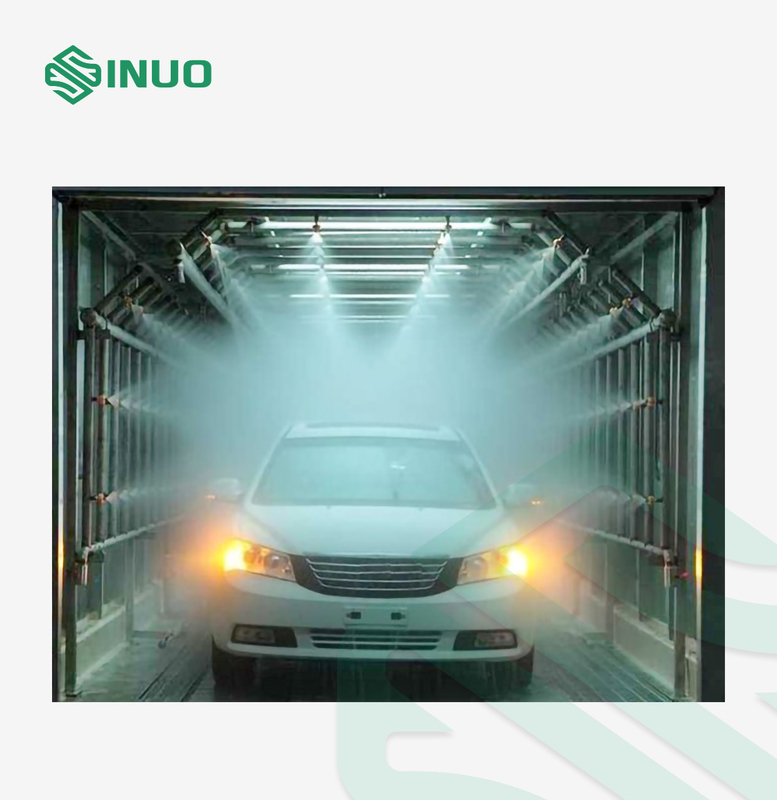

電気自動車の試験装置車雨証拠の性能試験部屋
装置の概観
電気および電子プロダクト包装/シールがまたは雨が降るテストの間に装置および部品のよい働く性能そして技術状態を保証できるかどうかの後で査定するのにこの試験制度が主に使用されている。同時に、プロダクトは交通機関の間に水液浸によって影響されるかもしれないまたは使用はプロダクト技術標準に、この試験制度参照の基礎を提供する。
密封の性能が信頼できるかどうか、そして設置方法が正しいかどうかかどうか屋根および側面が雨スプレーに抗できる窓およびサンルーフの軍用車両、車、農業車の取付けを点検することを使用する。
それは屋外の自動車両の防水および密封の性能をテストするために適している。雨が降る試験制度を通して車の水シーリング状態を確認し、漏るかもしれない部品の構造を改良するために、雨テスト部屋の状態は未開地に外で類似している。
技術的な変数
| 雨強度 | 車の前部（12±1） mm/min;車の側面、後部および上（8±1） mm/min |
| 注入圧力 | 150kPa±10kPa |
| 雨時間 | 15minか多くは、置くことができる |
| 前もって調整された時間を雨が降りなさい | 1~9999H59M59Sは、置くことができる |
| 圧力計 | 圧力計はポンプの枝管の出口で取付けられ、圧力は弁によって調整される |
| 流量計 | 水ポンプからの枝管の出口に流量計を取付けなさい |
| 車の最高のサイズ | 10x3.5x3.5m （LxWxH）は、カスタマイズすることができる |
| 雨テスト部屋の内部のフレーム サイズ | 11.4x4.9x4.5m （LxWxH）は、カスタマイズすることができる |
| 雨テスト部屋のフレームの外のり寸法 | 約11.6x5.3x4.9m （LxWxH） |

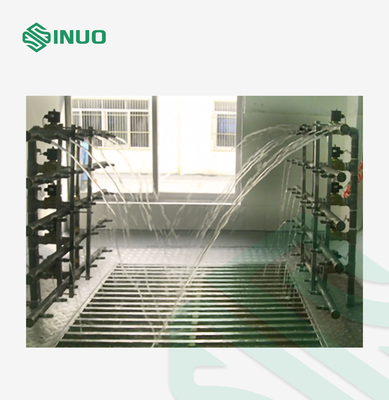

散水装置の導入
| 散水装置 | 雨装置は主に下記のものを含んでいる:水ポンプ、圧力調整弁、水圧のゲージ、主要なパイプライン、スプリンクラー（左右間の間隔は、上下に400mmであり、側方散布の表面の底は地面からの400mmである） |
| パイプライン |
1. 主要な管:すべてのスプレーの管は304#ステンレス鋼の管から成っている;水ポンプのサクション パイプの内部の直径は150mmである、水ポンプの給水の主要な管の上は100mmであり、ポンプ出口からの流量計の底への両側の給水の主要な管の直径は内部の直径の100mmである。
2. 副パイプライン:ステンレス鋼の管がスプレーの枝、管の直径として使用される304#は32mmである |
| ノズル |
1. ノズルはPPの物質的なノズルを採用する。スプレーの州は固体円錐である、水噴霧角度は60°である、上のノズルは横の平面に縦であり、ノズルの設計は国民の標準に合致する。ノズルは正方形の配列にあり、スプレー区域に空白区域がない。ノズルは噴霧角度に従って適切に調節することができる。設計基礎に従って、水ノズルの4つの側面はシャワー室で整理され、ノズルの横および行送りは400mmである。
2. 車のノズルとGAIMEN間の間隔:0.7±0.2m
3. 上のノズルの軸線は横の平面に垂直であり、側面のノズルの軸線は車の縦方向の対称平面に垂直である。
4. ノズルおよび球の座席はthreadedly接続され、球の座席機械は妨げられた不純物の取り替えそしてクリーニングのために便利である配水管で付く。 |
| ノズルの指定 |
1. ノズルのスプレーの状態は固体円錐形水コラムであり、ノズルの開きは2.5mm-3mmである
2. 材料:PP材料
3. モデル:調節可能な球のタイプ
4. ノズルの拡張の角度:60±5° |
| 吹きかけなさい方向調整範囲（ノズルの姿勢）に |
1.前後:ノズルは車に吹きかけられた平行である
2. 左右に:ノズルは車に吹きかけられた平行である
3. の上（天井）:ノズルは車に吹きかけられた平行である |
| 水循環系 |
1. 沈降タンクおよびフィルター タンクを先立って準備しなさい;
2. 配水管およびパイプラインを先立って準備しなさい
3. 沈降タンクのサイズ:L2000xW2000xD2000mm （プールのサイズは車のサイズに従って設計されている）
4. フィルター タンクのサイズはL2000xW2000x1500mmである（フィルター タンクはフィルタ・ガーゼがなければならない）
5. 明確な水プールのサイズ:L2000xW2000xD1200mm （フィルターと）
6. 注:土木工学をするときユーザーが防水コーティングを一緒に完了することが推薦される。 |
| 電源 | 漏出防御装置が付いているAC380V±10%、50Hz、三相五線式、および空軍力スイッチは要求される |
| 使用環境 | 温度:5℃~45℃の相対湿度:≤85%RH |
| 注目 |
1. バイヤーは設計の基礎を、プール、排水、電源、水源および他の設備および製造者の援助担当する;
2.The製造者は組織構造、水スプレー装置、水循環システム、制御システム、等を担当する。 |
| 管制室 | 電気制御のキャビネット、水ポンプ、流れメートルおよび総水圧のゲージのための雨テスト部屋の隣で別の部屋を作ることを使用する;管制室はH100xW2000mmのガラス窓がなければならない |
質問及び答え
Q:ノズルはどうですか。
: 1。ノズルはPPの物質的なノズルを採用する。スプレーの州は固体円錐である、水噴霧角度は60°である、上のノズルは横の平面に縦であり、ノズルの設計は国民の標準に合致する。ノズルは正方形の配列にあり、スプレー区域に空白区域がない。ノズルは噴霧角度に従って適切に調節することができる。設計基礎に従って、水ノズルの4つの側面はシャワー室で整理され、ノズルの横および行送りは400mmである。
2. 車のノズルとGAIMEN間の間隔:0.7±0.2m
3. 上のノズルの軸線は横の平面に垂直であり、側面のノズルの軸線は車の縦方向の対称平面に垂直である。
4. ノズルおよび球の座席はthreadedly接続され、球の座席機械は妨げられた不純物の取り替えそしてクリーニングのために便利である配水管で付く。
