| ブランド名: | Sinuo |
| モデル番号: | SN661-EVESA |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1かのセット/月 |
自動車ESAの電気自動車の試験装置のためのEMCテスト解決
従った標準及び節
国連ECE R10 「電磁適合性に関する車の承認に関する均一準備」
EN 55025/CISPR 25"は車、ボートおよび内燃機関無線で送る機内受信機の保護のための測定の妨害の特徴の限界そして方法を」
CISPR 12"車、ボートおよび内燃機関-無線の妨害の特徴-店頭取引の受信機の保護のための測定の限界そして方法」
ISO 11452"狭帯域によって放射される電磁エネルギーからの電気dusturbancesのための道の車部品テスト方法」
ISO 10605"道路車両—静電放電からの電気妨害のためのテスト方法」
SAE J1113 「車の部品のためのElectromagentic両立性の測定のプロシージャそして限界（航空機） （60Hzへの18GHzを除いて）」の
EN 50498"電磁適合性（EMC） -車のアフター・マーケットの電子機器のための製品グループの標準」
EN301489-1:「無線設備およびサービスのための電磁適合性（EMC）標準;パート1:共通の技術的要求事項」
EN55032:「マルチメディア装置の電磁適合性-放出条件」
IEC 61000-3-2:「調和的な現在の放出（装置の入力電流≤16A）のための電磁適合性限界」
IEC 61000-3-3:「電磁適合性限る公共の低電圧の電源システム、電圧変動および明滅の限界の装置の評価される現在の≤16Aそして無条件アクセスと」は作り出される電圧変化を
......
システム概観
全試験制度は続くこととして示されているEMIテスト プロジェクトおよびEMSテスト プロジェクトを含んでいる:
| テスト項目 | テスト内容 | テスト サイト |
| 伝導の放出 | 150kHz-30MHz、QP/AV | 保護された部屋 |
| 放射された放出 | 30MHz-6GHz、QP/AV | 保護された部屋 |
| 調和的な現在の放出 | IEC61000-3-2に従って | 通常の実験室 |
| 電圧変動および明滅 | IEC61000-3-3に従って | 通常の実験室 |
| テスト項目 | テスト内容 | テスト サイト |
| ESDテスト | IEC61000-4-2に従って | 通常の実験室 |
| EFTテスト | IEC61000-4-4に従って | 通常の実験室 |
| 行なわれたRFの免除 | IEC61000-4-6に従って | 保護された部屋 |
| RFは免除テストを放射した | IEC61000-4-3に従って | 部屋 |
| サージの免除テスト | IEC61000-4-5に従って | 通常の実験室 |
| 電圧すくい、短い中断および電圧変化の免除 | IEC61000-4-11に従って | 通常の実験室 |
|
ISO 7637テスト 自動車電子工学テスト プロジェクト（自動車部品のために） |
ISO 7637に従って 脈拍1、2a、2b、3a、3b、および4 |
通常の実験室 |
システムは嚢、管制室およびアンプ部屋から成っている:
| いいえ。 | 項目 | 指定（外法） | QTY |

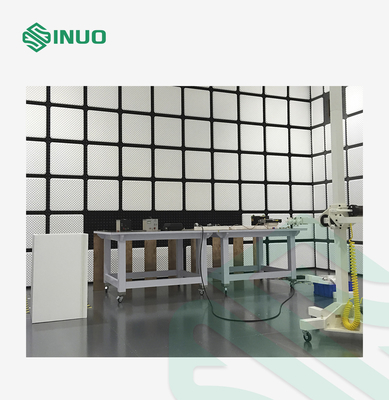

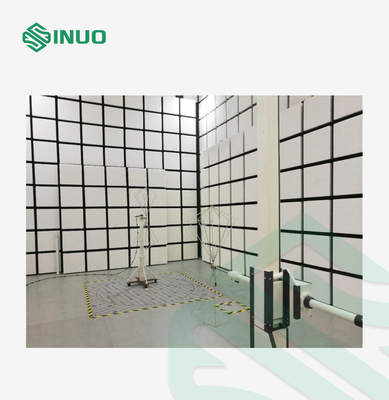

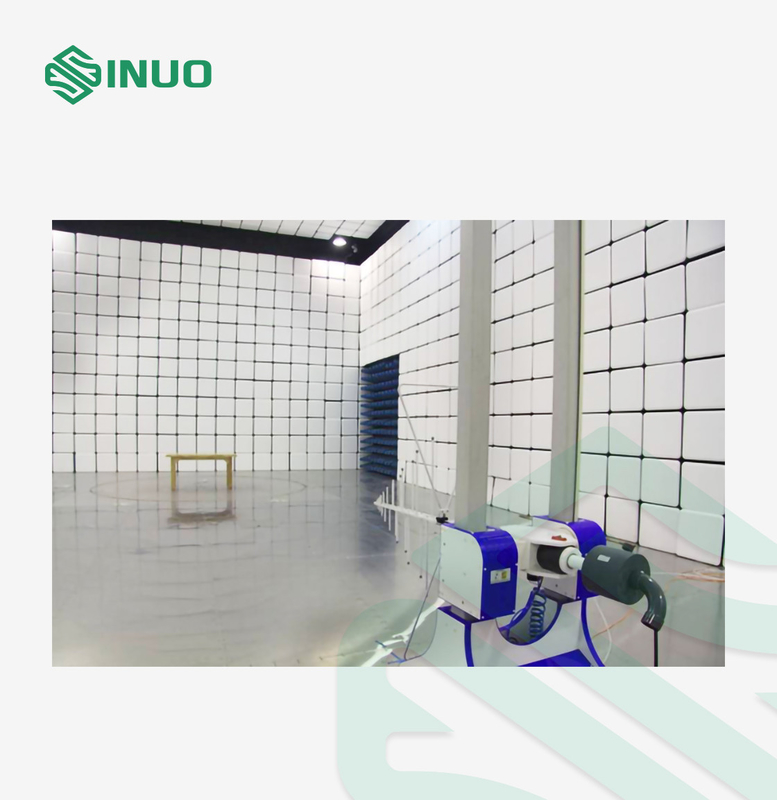

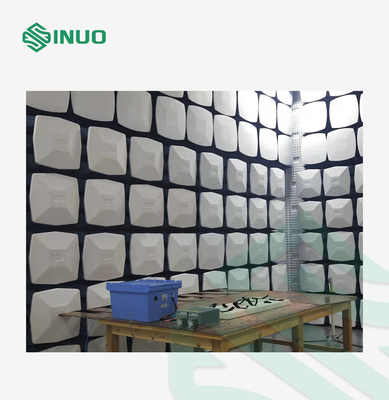

| 1 | 電波暗室 |
9.2 × 6.2× 6.2m （H） L × Wの× （調節は建物、費用の構造に従って異なっているある） |
1 |
| 2 | 管制室 |
3.0 × 3.0の× 3.0m （H） L × Wの× （調節は建物、費用の構造に従って異なっているある） |
1 |
| 3 | アンプ部屋 |
2.0 × 3.0の× 3.0m （H） L × Wの× （調節は建物、費用の構造に従って異なっているある） |
1 |
