| ブランド名: | Sinuo |
| モデル番号: | SN441-40F |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1かのセット/月 |

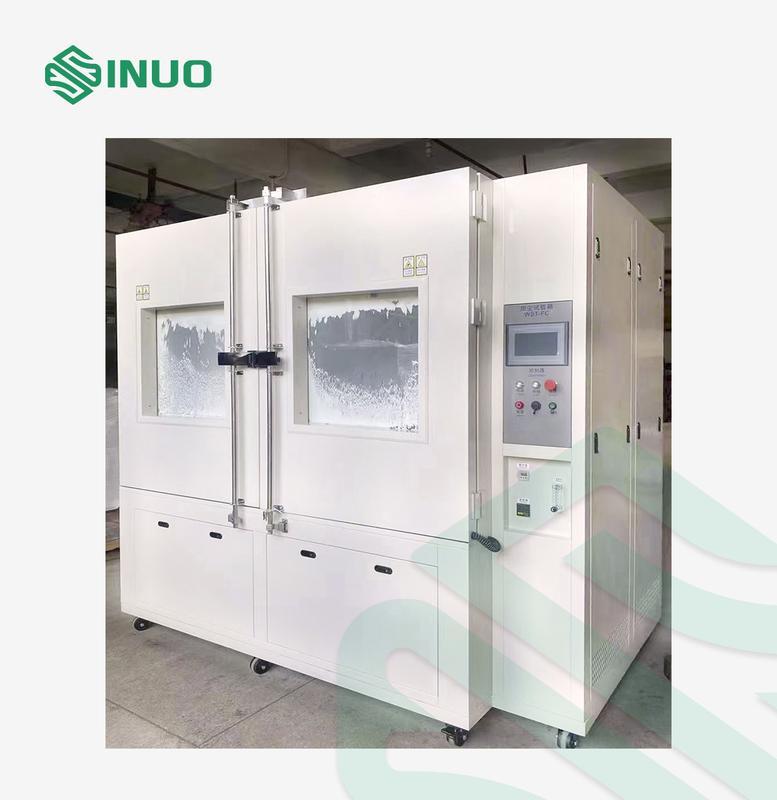

大型粉塵室電気自動車パーツ
システム概要
大型粉塵室は,電機および電子製品,自動車およびオートバイのスペアパーツおよび密封器の密封部品および収納物の砂および粉塵耐性試験に適しています.ESSインバーターなど砂と塵の環境下での電気および電子製品,自動車およびオートバイのスペアパーツとシールの使用,保管,輸送性能を検出するために.
試験機器は,知的かつ人間化されたPLC制御システムを使用し,試験機器の内部は高品質のSUS304ステンレス鋼ででき,室体はステンレス鋼でできています.扉には大きな展望窓がありますセキュリティは良好だ
砂と塵の試験室は,IEC60529図2に従って設計および製造され,IEC 61851,IEC 62196,IEC 62752など多くの標準によって要求されます.
テクニカルパラメータ
1設備の構造と技術
内室の大きさ (mm): 2500×4500×3500 (深さ×幅×高さ)
外部サイズ (mm): 3700×5200×4700 (深さ×幅×高さ)
ゲート: 2800mm×2000mm,ダブルオープンドア (各ドアに観測窓がある).サンプルを輸送するためのレールがあり,3トンのサンプルに耐えることができます.
単一のドアサイズ (mm): 1000X2800
温度範囲: RT+10°C~60°C (加熱・粉焼システム)
湿度範囲: ≤85%RH
空気の流れ速度: 2m/s 以上
粉塵濃度: 2~4kg/m3
粉末の仕様: 75mmのシートと直径50mmのワイヤで正方形穴を通過できる talk粉末を乾燥させる
塵の振動時間: 1S-999H 調節可能
塵を吹き飛ばす時間: 1S-999H 調節可能
灰塵脱湿:電気暖房脱湿
試験用製品の圧力差: A:大気圧以下1.98KPa,または B:圧力差がない
サブバロメトリック試験用のポンプと表示測定システムで装備
動作モード:プログラムモード,固定値モード
制御システム:組み込まれた大型LCDタッチスクリーン
データ保存と印刷
鉛孔: φ100 mm; 密封プラグ付き
カメラ内装:輸入されたSUS304ミラーステンレス鋼を使用
室内体は不oxidable鋼で作られています
安全保護: 扇風機の電流過剰警報,電源相損失,相順序保護,事故の場合の自動停止と電源切断
負荷がない場合,表示機能の付いた温度と湿度検出装置が必要です.
2ターク粉は金属網を通過してフィルタリングする必要があります.ワイヤの直径は50μmで,網状の大きさは75μmである.ターク粉末の量は試験室の立方メートルあたり2kgであり,使用回数は20回を超えない.このシステムは,試験室内の懸浮塵の均質な密度を維持できる..
3試験被験者の殻は試験室に入れます.空気ポンプによって,殻内の圧力が大気圧以下に保たなければなりません.試験室内の空気圧も,試験室内の圧力の周期的な変化を達成するために変更することができます..
4試験の目的は,気圧の違いを使用して,室内の空気を装置に吸い込むことです.ポンプ容量は,DUTシェルの容量の80倍であり,ポンプ速度は,シェルの容量の60倍を超えない.いかなる場合も,圧力差は2kPaを超えてはならない..
5試験が異常である場合の安全性を確保するために,装置には緊急停止装置があります.
6密封された試験室の蓋 (ドア) は信頼性のある密封状態です.試験室の内壁は導電性材料で作られ,静電の蓄積を防ぐために接地されています.
7このシステムは,試験後に塵を回収し,処理する機能を持っています.
C について構成 リスト
| 名前 | ユニット | ブランド か 起源 | QTY | コメント |
| タッチスクリーン | セット | MECG | 1 | 参照のみで,最終的にはそれに従って変更されます. |
| ACコンタクター | PC | シュナイダー | 1 | |
| 中間リレー | PC | オムロ | 1 | |
| ライトアップボタン | PC | チェンハオ | 1 | |
| フューズ | PC | チェンハオ | 1 | |
| 主電源スイッチ | PC | チント | 1 | |
| 高功率空気圧縮機 | PC | シンギヤ | 1 | |
| PLC | PC | シンジェ | 1 | |
| バキュームポンプ | セット | 価値 | 1 | |
| 空気流量計 | PC | ワングダ | 1 | |
