| ブランド名: | Sinuo |
| モデル番号: | SNQC1001-2B |
| MOQ: | 1 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
EVSEの電気自動車充満ポイントIPX56雨試験装置
従った標準及び節
IEC 61851-1 2017年の電気自動車の伝導性の貸出方式-パート1:一般要求事項。
保護のIECの60529:2013 「エンクロージャ（IPコード）によって」IPX5及びIPX6提供される程度。
装置の概観
試験制度はテストのためにサンプル貯蔵、輸送および環境の状態を雨が降ることの間に働き性能使用される。それは電気および電子プロダクト、ランプ、電装品、自動車、オートバイおよび他のプロダクトのために適している雨気候条件の模倣の下でプロダクトおよび物理的な、他の関連の特性をテストするために。

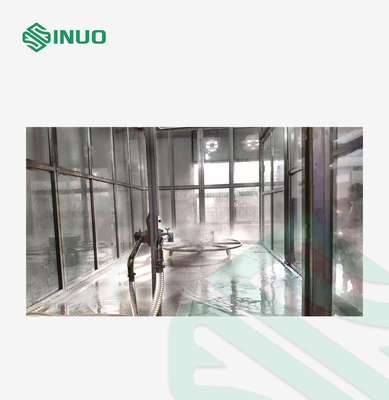

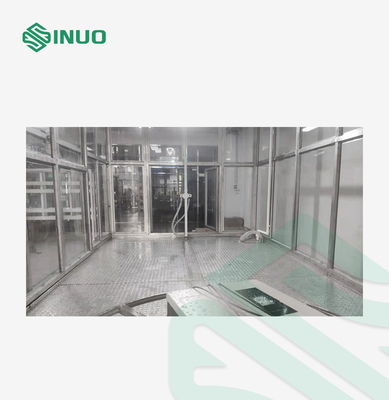

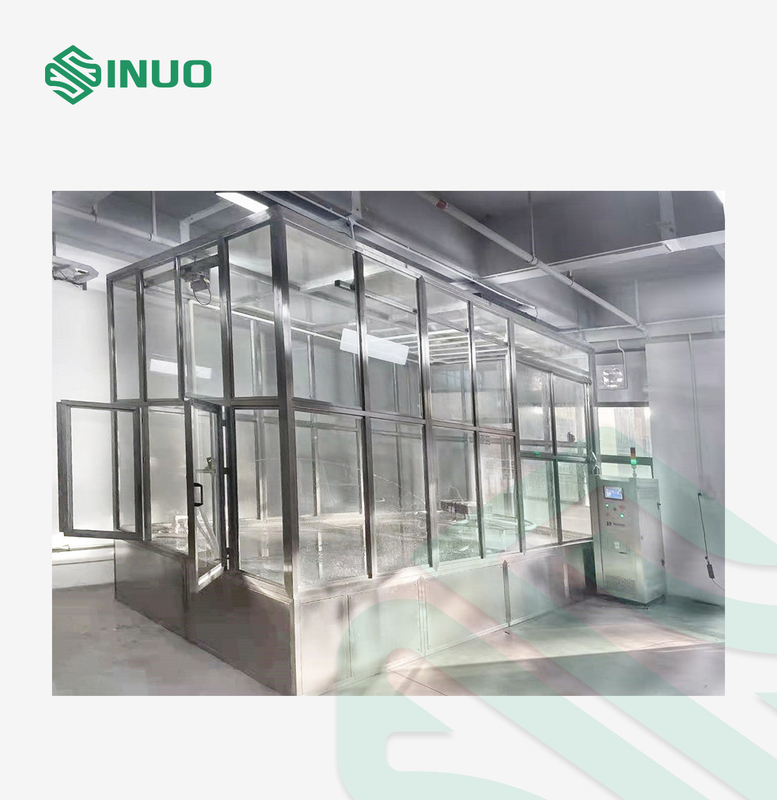

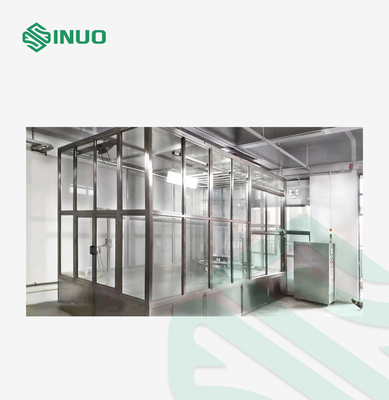

テストsytemは試験台、水貯蔵タンク、制御箱、回転盤、水循環システムおよびスプレー システムから成っている。
右の制御箱の中のステンレス製の水ポンプを通して水をポンプでくみ、ホースのノズルへそれを送る前に加圧する底に水漕がある。ポンプの出口は流量計、圧力計および電磁弁のような制御部品と設計されている;それは屋内打撃水循環システムと回転盤独自に2500mm取付けられている水スプレー装置からの装備した。
技術的な変数
| システムの大きさ | 4.5*2.5*2.4m （W*D*H） |
| 回転盤の直径 | 1200のmm |
| 回転盤の負荷 | 500のkg |
| ウォーター ジェットのノズルの頭部の数 | 2cps;IPX5の1つおよびIPX6の別のもの |
| テスト方向 | サンプルの側面。 |
| サンプルからのノズルの間隔 | 2500~3000mm、オペレータによって制御されて。 |
| ノズルの内部の直径 | IPX5 （等級） φ6.3 mm;IPX6 （等級） φ12.5 mm |
| ウォーター ジェットの流れ | IPX5 （等級） 12.5±0.625 （L /min）;IPX6 （等級） 100±5 （L /min） |
| 管の直径 | 1つ-半分-インチおよび1インチの高圧ホース |
| 水圧 | 30~200kpa （流れによって調節される） |
| 回転盤の速度 | 1-7R/min |
| ウォーター ジェットの時間 | 3,10,30,9999min （調節可能な） |
| ランタイム制御 | 1~9999min （調節可能な） |
| 水スプレーの圧力計 | 水圧を表示できる |
| 制御システム | Siemens PLC |
| ウォーター ジェット システム | それは水ポンプ、水圧のゲージおよび固定ノズル ブラケットから成っている |
| ノズル材料 | ステンレス鋼の管 |
| 水漕材料 | ステンレス製 |
| 電気箱材料 | 304ステンレス鋼 |
