DIN 75220の電気自動車の試験装置スペクトルの太陽シミュレーションの放射の試験制度

DIN 75220の電気自動車の試験装置スペクトルの太陽シミュレーションの放射の試験制度

ブランド名: Sinuo
モデル番号: SNQC1002M
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1かのセット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
DIN 75220および等。
放射の範囲:
500~1200W/mの²
輝度の均等性:
±10%
照明装置の偏差:
≤±5%
日光のシミュレーションの単位:
合計21 PC
部屋区域のサイズ:
6.5mの× 2.5m
ランプのわずかな力:
4000W
電球力:
4000W
パッケージの詳細:
供給の能力:
1かのセット/月
ハイライト:

電気自動車の試験装置1200W/m2

,

DIN 75220の電気自動車の試験装置

,

din75220電気自動車の試験装置

製品説明





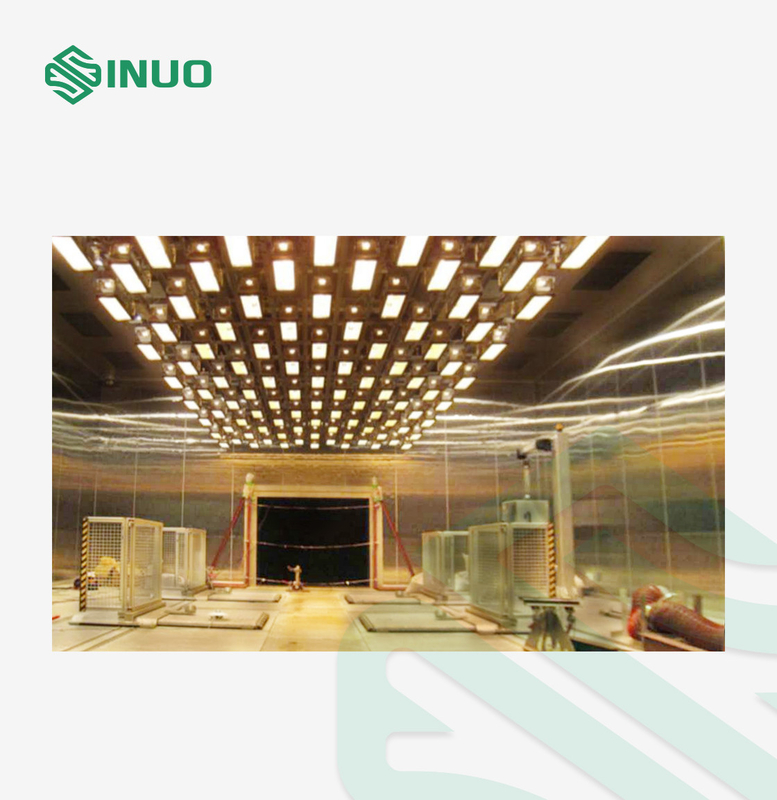

電気自動車完全なスペクトルの太陽シミュレーションの放射の試験制度



従った標準及び節




ISO 12097-2:「道の車エアバッグの部品部分2:エアバッグ モジュールのテスト」



DIN 75220:「太陽シミュレーションの単位の老化する自動車部品」


MIL-STD 810"環境の設計の考察および実験室試験」


IEC 60904-9の「引っ込んだ光起電装置-部9:太陽シミュレーターの性能要件」


IEC60068-2-5 「環境のテスト部分2-5:テストSa:地上のlvelの模倣された太陽放射および太陽放射のテストのための指導」



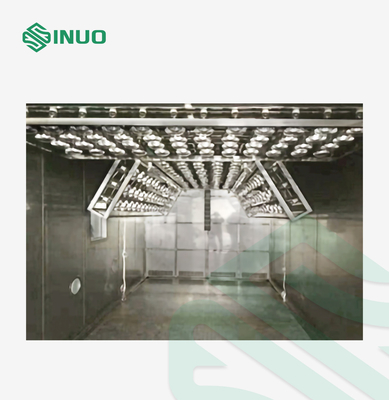

装置の概観




この試験制度は反射形電球ハウジング、Osram 2000With4000Wのメタル ハライド ランプ、キャビネット、照度のメートル、等のインテリジェント制御の電源、さまざまな条件の下で完全に日光の環境を模倣できる最大限に活用された設計で構成される。

、湿気温度のような環境要因との連結によって、降雨量および降雪テスト サンプル(熱、機械、化学、電気、等)の直接太陽放射の影響を評価するのに、それが使用し部品の異なる材料の間の相互作用を明らかにするのにまた使用することができる。模倣された太陽放射システムが電子工学、材料および小型容積の標本をテストするのに単独で使用することができる。複数システムはまた車、トラック、光起電モジュール、列車および飛行機のテストで使用することができるレイアウト結合することができるおよび専門の設計を通した軽い配列に。



技術的な変数


放射の範囲 500~1200W/mまで² (Steplessの調節)
放射表面の輝度の均等性 ±10%
連続的な8時間内の照明装置の偏差 ≤±5%
システムの後で、それ達する設定値の±10%の安定ひとときに固定してつく ≤2S


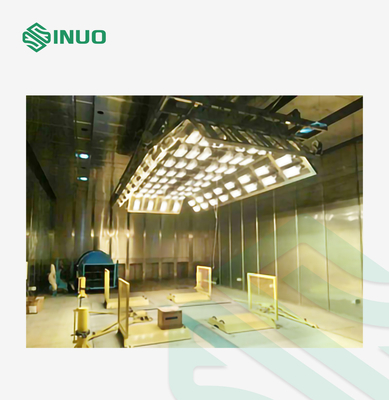

システム構造




システムは21の合計で構成される(3×7)日光のシミュレーションの単位におよび各日光のシミュレーションの単位は均等に4KWである同じ力がある。特定の配分は次の通りある:



DIN 75220の電気自動車の試験装置スペクトルの太陽シミュレーションの放射の試験制度 0



図の部屋区域のサイズは6.5mの× 2.5m (長さの×の幅)であり、各々の小箱はシングル日光のシミュレーションのユニットである。長さの方向の間隔は1mである、幅の方向の間隔は1.25mであり、照射の基準面の高さは1500mm±500mmである。



日光のシミュレーション装置の縦方向の中心線は縦の方向のシャーシの力量計の中心線と一致するべきで全面的な設置位置はシャーシの力量計のピット区域の上にある。



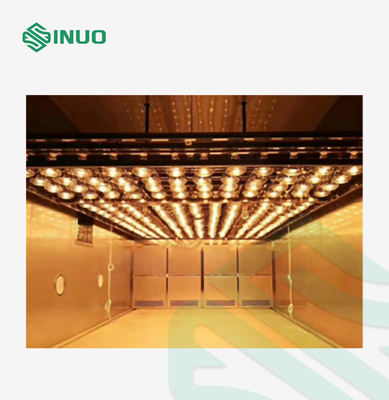

システム構造




日光のシミュレーションの単位はランプ ハウジング、メタル ハライド ランプおよび理性的な電源で構成される。理性的な電源はテスト部屋の外に置かれ、メタル ハライド ランプはランプ ハウジングに取付けられ、テスト部屋で必須の照射区域に従って整理した。



ランプの源

ランプの源の主体はランプの源の強度を保障している間各日光のシミュレーションの単位の重量を減らす砂を吹き付けられたアルミナ板材料である。反射材料は97%まで反射力、均一反射およびわずかなシミが付いている輸入されたミラーの豆の穀物のアルミニウム版、ではない。圧延および電気めっきプロセスが原因で、反射ミラーの表面の高力硬度は保障され、反射力がより遅いクリーニングおよび拭くことが減らされた原因非常にであること状態の発生は減る。

イグニション・コイルは電源に置かれる。テスト スペースに取付けられているランプの源のすべての構造そして部品は広い温度および湿気範囲に抗でき温度の抵抗は貝の高温への長期抵抗は老化することに傾向があることまたランプの高圧パッケージを避ける-70℃~+120℃である。



メタル ハライド ランプ

最先端のメタル ハライド ランプの技術を採用しなさい。モデルはOSRAM HMI 4000 W/DXSであり、次の通りメタル ハライド ランプの特定の変数はある:

電気変数 わずかな力 4000W









DIN 75220の電気自動車の試験装置スペクトルの太陽シミュレーションの放射の試験制度 1

球根力 4000W
標準的な電圧 200V
球根の電圧 200V
球根の流れ 24
測光データ わずかな光束 380000LM
色温度 6000K
演色評価数のRA 90

メタル ハライド ランプのスペクトルのカーブ自体は太陽スペクトルに非常に近く、日光は注文フィルターによって調節の後で完全に模倣することができる。詳しいスペクトルのカーブは権利で示されている。



DIN 75220の電気自動車の試験装置スペクトルの太陽シミュレーションの放射の試験制度 2


理性的な力(EPS)




1) 力モジュールは制御中心として高性能MCUを採用し、ランプの明るさが固定される、および入力グリッド ボルトおよび冷却によって影響されないようにエネルギーの安定した出力を保証する高精度のベクトル制御のアルゴリズム。



2) それは20%から100%の出力stepless調節を実現できる全面的な熱放散は小さく、いろいろな制御およびコミュニケーション方法がある。



操作のパネル・ディスプレイ 作動の状態 モニターの出力電圧、出力電流、一定力、モジュールの温度、等は選ぶことができる
変数設定 関連した価値は実際の条件に従って柔軟に置くことができる
保護/警報機能 過電流、過電圧、不足電圧、過熱すること、短絡、内部メモリの失敗および等。
環境 周囲温度 -10℃~+50℃ (凍結)
包囲された湿気 の下90%RH (霜無し)
環境 屋内(直接日光無し、腐食無し、可燃性ガス無し、オイルの霧無し、塵無しおよび等)
高度 1000M以下
