IEC 60068-2-2高低の温度の湿気テスト部屋1540L

IEC 60068-2-2高低の温度の湿気テスト部屋1540L

ブランド名: Sinuo
モデル番号: SN881-1540L
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 20セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
IEC60068-2、等。
制御方式:
PLCおよびタッチ画面
内法:
1100*1000*1400 (mm)
働くVolum:
1540L
温度較差:
-50 ℃~+120℃
湿気範囲:
(RH 20の| 98の) %の
温度の変動:
±0.5℃
暖房率:
≧2-3°C/min
パッケージの詳細:
合板の箱
供給の能力:
20セット/月
ハイライト:

IEC60068-2温度の湿気の管理された部屋

,

1540L温度の湿気の管理された部屋

,

SUS304一定した温度および湿気の部屋

製品説明





IEC 60068高低の温度の湿気テスト部屋1540L



従った標準及び節


IEC60068-2-1:2007年の「環境のテスト部分2-1:テスト テストA:冷たい、IDT」



IEC60068-2-2:2007年の「環境のテスト部分2-1:テストはテストするB乾燥した熱、IDTを」



IEC60068-2-78:2012年の「環境のテスト部分2-78:テスト テスト タクシー:定常湿気がある熱IDT」



IEC60068-2-30:2005年の「環境のテスト部分2-30:テスト テストDb:循環湿気がある熱(12h+12h周期)、IDT」





技術的な変数


制御及び操作 PLCおよびタッチ画面のインテリジェント制御システム
部屋のサイズ(任意) 内法 外的なサイズ
80L、WDH=400×400×500mm WDH=1000×870×1700mm
150L、WDH=500×500×600mm WDH=1050×970×1750mm
225L、WDH=600×500×750mm WDH=1150×970×1900mm
408L、WDH=800×600×850mm WDH=1350×1150×1950mm
800L、WDH=1000×800×1000mm

WDH=1450×1300×2100mm



1540L、WDH=1100 ×1000× 1400mm WDH=1670×1500×2100mm
温度較差(任意)

:-20~150℃;

B:-40~150℃;

C:-70~150℃

湿気範囲 20%~98%RH
温度の決断 0.1℃
温度の変動 ±0.5℃
温度の均等性 ±2℃
湿気の偏差 ±3%RH
暖房率 ≧2-3°C/min
冷却率 ≧0.7-1°C/min





主システムの構成
部屋ボディ 内部の部屋はSUS304#のステンレス鋼の版、丸型から、きれいのために滑らかそして容易成っている
外の部屋は304#ステンレス鋼の版、丸型から、きれいのために滑らかそして容易成っている
鉛の穴:内部および外の部屋はゴム製 ストッパーが付いている通る穴が装備されている
絶縁材:ウレタン フォーム
観察窓:二重層の耐圧防爆緩和されたガラス
棚:304のステンレス鋼、取り外し可能な棚の作られる
暖房装置 加熱法:電気暖房
最も最近の新しい陶磁器の熱するフレームを採用して、陶磁器材料は高温に対してそしてよい絶縁材と抵抗力がある、もたらさない漏出短絡現象を。中間はドイツの輸入された熱するワイヤーと、ワイヤー直径である厚い、高温抵抗および乾燥した非常に熱い抵抗接続される。水晶ガラス管は熱するワイヤーの真中で、金属の部屋に接触する熱するワイヤーによる短絡の欠陥を防ぐために挿入される。
熱循環:強制されて-ローカル温度を余りにも高い防ぎ、働く部屋の必須の温度を保障するにはヒーターの熱伝達を保障する循環の送風管は。
加湿システム 加湿方法:外的な加湿の構造、送風管を通る移動を採用する。利点は温度の上昇が安定して、加湿の効果が理想的であるように速度が安定している内部箱の温度の影響が小さいことであり。
加湿の管:過熱調査の穴、熱するラインおよび暖房装置とU字型設計は加湿の管の長い耐用年数そして長続きがする耐久性を保障するために反乾燥した機能の同じ輸入されたブランド材料を、採用する。
加湿および水和:箱を加える引出しのタイプ水がある。水位は循環の水漕の液体の水平な表示スケールを通して視覚で観察することができる。水位は自動的に制御される。水不足警報を使って。
冷却装置 冷凍方法:圧縮機熱交換体を使用してair-cooled冷却

冷凍の主要なコンポーネント:

1. R404およびR23 Du Pontの環境に優しい冷却剤を採用するフランスから輸入される使用Tecumsehの圧縮機。

2. 拡張弁および電子弁は冷房装置の主要なコンポーネント、すべてDanfoss、デンマークである

3. オイルおよびフィルターはエマーソンからある

4. 冷凍オイルはアメリカの氷くまからある。

5. 彼は冷房装置で使用されるパイプライン完全によい柔軟性の利点が壊れるそして冷房装置の最もよい衝撃吸収性の効果の振動特徴を持つこと容易長期的にある輸入された銅材料であり。

6. 蒸化器およびコンデンサーは国内有名なブランドを使用している

冷気の循環:強制される-循環の送風管は滑らかな空気リターンおよび空輸補給を保障し、働く部屋の温度の均等性を保障する。
制御システム タッチ画面:TIME880、SAMWONTECHまたは等量
温度調整:クラスを使用してPIDの自己同調、PT100プラチナ抵抗センサー

機能:固定価値テストおよびプログラム テスト

固定価値テスト:テスト環境が単一の温度および湿気だけを要求するとき、必須の温度、湿気および走行時間を置くためにこのモードを選びなさい。

プログラム テスト:テスト環境が多数の温度および湿気を要求するとき、各プログラムの温度、湿気および走行時間を置くためにこのモードを選びなさい。オペレータはプログラム走る順序を置き、プログラムの100グループにセットアップできる。

データ記憶 温度および湿気のカーブ インターフェイスを使うと、データ変更およびプロセスは標準的なR232インターフェイスを使うと、記録することができるまたはUディスク通信用インタフェースは、データ ダウンロードすることができる。
安全保護 パワー メモリ機能、段階順序の保護、漏出保護、過熱保護、圧縮機の積み過ぎの保護、水不足警報、異常な保護。


装置の概観


それは電子工学、電気技師、電化製品、プラスチック、等のような原料そして装置の風邪、熱、湿気および乾燥のテストのために使用される。目的は高低の温度の交互になる湿熱の下で貯蔵および交通機関の製品信頼性を確認することである。



サンプル範囲は光ファイバーのLCD、水晶、誘導器、PCB、電池、コンピュータ、携帯電話、ゴム、プラスチック、等のような金属そして他のプロダクトのための電子及び電化製品、食糧、自動車の、ゴム製およびプラスチック、部品および材料、のどちらである場合もある。

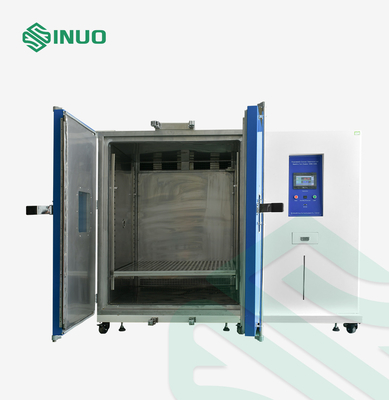

IEC 60068-2-2高低の温度の湿気テスト部屋1540L 0

暖房が、加湿および冷房装置はプロダクトによって必要な周囲温度および湿気および交互になるプロシージャを模倣するために部屋の周囲温度そして湿気を制御し、変えるのに使用されている。

この機械は次の特徴が付いている閉鎖した部屋の構造を採用する:

A.それに非常に広い温度および湿気制御範囲がユーザーのさまざまな必要性を満たすある。

B.それは理想的な温度および湿気の環境を調節するために独特な釣り合った温度の調節および湿気の制御モードを採用する。暖房および加湿の機能は安定し、バランスをとられる、温度および湿気制御は高精度および安定性が高い。

冷凍回路のC. Automaticの選択:自動制御装置に高温州の下で温度の設定値に従って自動的に連続した冷凍回路を始めることの能力が、冷却を直接始めることができるある。冷凍は十分に封じられた圧縮機が付いているair-cooled凝縮の単位を採用する(輸入される)。

D.ドアはテスト サンプルのテスト状態を観察するために便利である観察窓が装備されている。

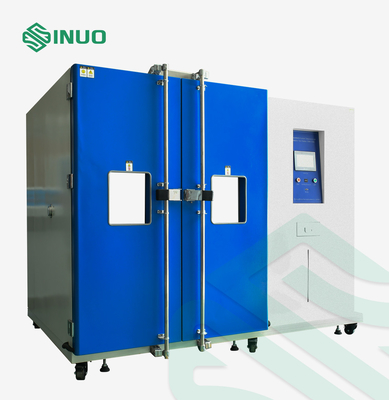

IEC 60068-2-2高低の温度の湿気テスト部屋1540L 1

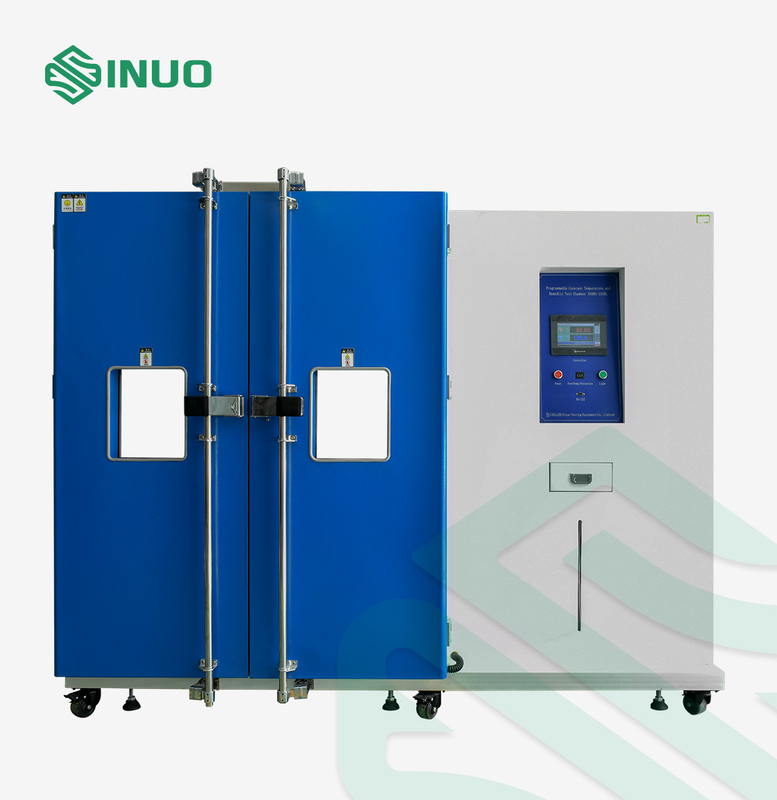

IEC 60068-2-2高低の温度の湿気テスト部屋1540L 2

質問及び答え


Q:この装置はどんな温度に達することができるか。
:私達は顧客の条件に従って一般に-20を温度較差形成してもいい| 150℃;- 40 | 150 ℃;- 70 | ℃が他の温度較差任意である場合もある150はまたカスタマイズすることができる。



Q:この装置のためのサイズの選択は何であるか。
:装置のサイズは顧客の条件に従ってカスタマイズすることができる。



Q:装置持っている多くの温度の変動をか。
:温度の変動の私達の技術的要求事項は±0.5℃、テストの正確さを保障するである。

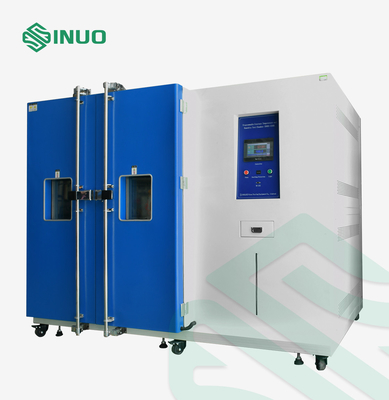

IEC 60068-2-2高低の温度の湿気テスト部屋1540L 3
