| ブランド名: | Sinuo |
| モデル番号: | SN881-252L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

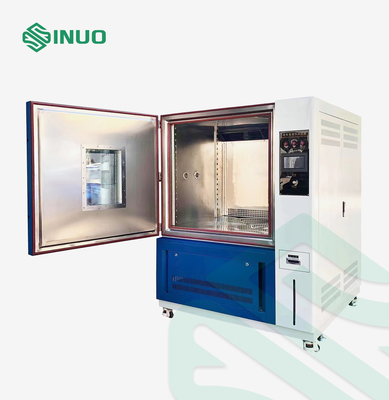

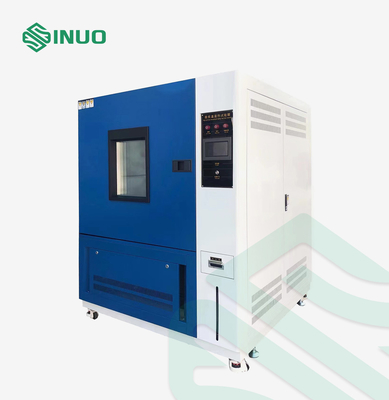

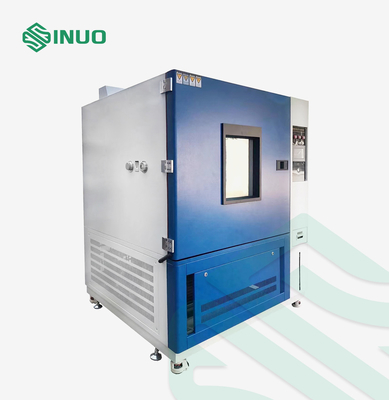

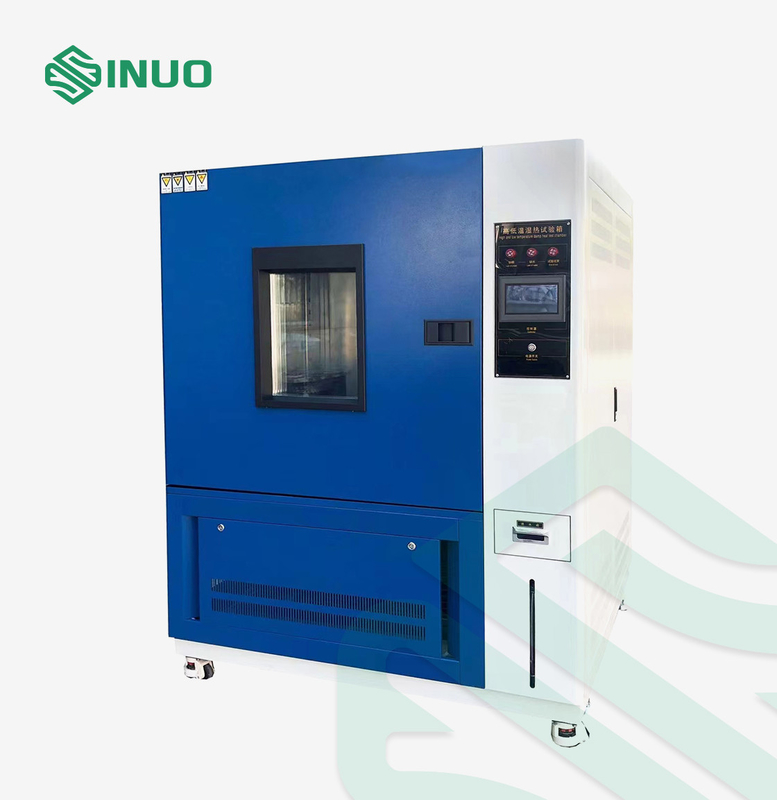

-70℃のプログラム可能な高低の代わりとなる温度および湿気テスト部屋
従った標準及び節
IEC60068-2-1:2007年の「環境のテスト部分2-1:テスト テストA:冷たい、IDT」
IEC60068-2-2:2007年の「環境のテスト部分2-1:テストはテストするB乾燥した熱、IDTを」
IEC60068-2-78:2012年の「環境のテスト部分2-78:テスト テスト タクシー:定常湿気がある熱IDT」
IEC60068-2-30:2005年の「環境のテスト部分2-30:テスト テストDb:循環湿気がある熱（12h+12h周期）、IDT」
技術的な変数
| 1. サンプル限定 | このテスト部屋は禁止する: 可燃性、爆発性の、および揮発物質のサンプルのテストするか、または貯蔵 腐食性物質のサンプルのテストするか、または貯蔵 生物的サンプルのテストするか、または貯蔵 強い電磁石の放出源のサンプルのテストするか、または貯蔵 放射性物質のサンプルのテストするか、または貯蔵 非常に有毒物質のサンプルのテストか貯蔵 テストか貯蔵の間に可燃性、爆発性、揮発を、非常に有毒な、腐食性放射性物質作り出すかもしれないサンプルのテストするか、または貯蔵 |
| 2. 容積、サイズおよび重量 | |
| 2.1体言の受け容積 |
252L 他の作業ボリュームはカスタマイズすることができる |
| 2.2内部の部屋のサイズ |
D （600の） mmの×W （600）のmm× H （700の） mm 他のサイズはカスタマイズすることができる |
| 2.3外のり寸法 |
およそD （1150の） mmの×Wの（1100の） mm× H （1720の） mm または実際の設計に服従させて |
| 2.4の重量 | およそ350KG |
| 3. 性能 | |
| 3.1温度較差 | 温度較差:- 70 ℃~+120℃ |
| 3.2湿気範囲 |
（20の| 98の） %のRH （温度および湿気の制御可能な範囲図表、活動的なぬれたおよび熱負荷を参照してはいけない）
温度および湿気の制御可能な範囲図表 |
| 3.3温度の変動 | ≤±0.5℃ （温度の変動は中心点に測定された最高温度と最低の温度の違いの半分である） |
| 3.4温度の均等性 | ±2.0℃ （温度の均等性は各テストで測定される高低の温度間の相違の算術平均である） |
| 3.5温度の間違い | ±2.0℃ |
| 3.6熱する率 | ≥3℃/分（負荷無しの下で非線形） |
| 3.7冷却率 | ≥1℃-1.2℃ /min （負荷無しの下で非線形） |
| 3.8相対湿度の間違い （唯一の熱を弱めなさい） |
±3%RH |
|
3.9働く騒音
|
音level≤85dB （25 ° Cおよび低いエコーの周囲温度の防音部屋で測定されて;重みづけを使用して、8ポイントの平均値はテストされる;各テスト・ポイントは騒音源から1メートルおよび地面から1メートルである） |
| 4. 構造特徴 | |
|
4.1材料
|
1. 外壁材料:高度の粉のベーキング ペンキをピクルスにし、リン酸で処理する冷間圧延された鋼板 2.Inner壁材料:SUS304#のステンレス鋼の版 3.部屋の絶縁材:堅いウレタン フォーム+ガラス繊維 |
| 4.2送風管の部品 | 遠心ファン;空気出口は空気容積、高さおよびリターン空気容積を調節できる |
| 4.3ドア | 二重開いた蝶番を付けられたドアは、ランプを、窓/戸枠の反凝縮の電気加熱装置つける装備されている、観察窓が反作用なしのグリップのハンドルをドアの入り口のサイズ採用する:（およそ） 0.6*0.7M |
| 4.4観察窓 | あるドア（反凝縮機能と） 300W×290H （mm）に1つの伝導性のフィルムの耐圧防爆緩和されたガラス観察窓が |
| 4.5ファン | 長軸の遠心ファン |
| 4.6サンプル棚 | 2つの作り付けのステンレス鋼の調節可能で移動可能な皿の棚 |
|
4.7インペラー
|
台湾から輸入されるステンレス鋼のインペラーを使用しなさい |
| 4.8ヒーター | ニッケル クロムの合金の電気ストーブ |
|
4.9冷凍の圧縮機
|
Tecumsehのフランスの圧縮機 |
|
4.10蒸化器
|
ひれのタイプ蒸化器 |
|
4.11冷凍方法
|
機械圧縮機の滝 |
|
4.12冷却方法
|
エア冷却 |
|
4.13Temperature制御器械
|
7インチ スマートなLCDの接触プログラマブル コントローラ |
| 4.14鉛の穴 | Φ50mm、特別なフォーム ラバーのプラグが（部屋の左側にある）装備されている1pc |
|
5. 暖房、加湿および冷房装置および働く主義
|
|
| 5.1暖房装置 | ステンレス鋼の袖のタイプ反乾燥した熱する管の作り付けのニッケル クロムの合金熱するワイヤー |
| U字型ひれのタイプ ステンレス鋼の高速熱する電気ストーブは熱することのために使用される | |
| 完全に独立したシステムは、制御回路に影響を与えない | |
| 5.2加湿システム |
ボイラー暖房および加湿方法 ステンレス鋼の装甲ヒーター:水蒸発に必要な熱を提供する。 ヒーターの制御モード:無接触isocycleはパルス幅変調、SSR （半導体継電器） 水位の制御装置およびヒーターの反乾燥装置によって装備されている |
| 5.3冷房装置 | 冷却方法:エア冷却 |
| 冷凍の圧縮機:環境に優しい冷却剤が付いているドイツBitzer圧縮機 | |
| 冷却する銅管:内部の螺線形K-TYPEの冷却する銅管 | |
| コンデンサー:波型のひれのタイプair-cooledコンデンサー | |
| 蒸化器:斜面のタイプFIN-TUBEの蒸化器 | |
| 凍結の要素:フィルター、等を乾燥する元の輸入された電磁弁。 | |
| 5.4特徴 | 全システムのパイプラインは22kg漏水検知テストに服従する |
| 暖房および冷却装置は完全に独立している | |
| システムは高温および高圧気流を防ぐことができる | |
| すべての冷房装置の活動計画はマイクロコンピューターのコントローラーによって完全に制御される | |
|
6. 正規システム
|
|
| 6.1正規方法 |
強制される-循環の換気、バランスの温度規則方法。システムによって置かれる温度ポイントに従ってPIDの自動計算の出力を通してヒーターの出力を制御システム制御最終的に動的バランスに達する。
|
| 6.2循環装置 | 作り付けの空気調節部屋、循環の送風管および長い軸流れファンは気流の改善による気流そして熱容量を改善し、非常にテスト部屋の温度の均等性を改善できる。 |
|
7. プログラム制御 システム
|
|
|
7.1コントローラー
|
7インチPLC LCDの接触プログラマブル コントローラ |
|
7.2表示正確さ
|
0.01℃/0.1%RH |
|
7.3接触タイプの高解像スクリーン
|
固定条件の任意設定、テスト名前、通し番号、等の治癒のプログラム状態、および配置。 |
|
7.4時間範囲は置くことができる
|
0-999H59min |
| 7.5プログラム可能なモード | 同時に、異なった条件のプログラムの120グループは置くことができる。プログラムのあらゆるグループでは、それは1200のセクションに分け周期を実行するか、またはセクションまたはグループの周期の仕事を行うためにセクションの数の部分は任意に横取りすることができる。 |
| 7.6安全 | 開始および機械走行時間を実行するのにそれに力は元通りになる、あり機械任命として使用することができるとき残りのプログラムを実行し続けることができるパワー メモリ素子、記憶装置が。 |
| 7.7制御 | 温度の上昇はおよび落下は斜面制御、カーブ制御に使用することができ自動修正式温度および湿気の基準点の機能がある。それに手動設定によって引き起こされる便利を減らすことができるPIDの自動計算の機能がある。 |
| 7.8コミュニケーション機能 | Uディスク インターフェイス、RS-232インターフェイス、misoperationハードウェア ロック（ロック）、コンピュータ通信ソフトウエアは提供される |
|
7.9セット
|
設定およびすべての条件はマイクロコンピューターによって自動的に締まる |
|
7.10警報
|
間違いが設定か操作の間に生じれば、警告の合図は提供される |
| 7.11出力 | コントローラーに温度および湿気のレコーダーに接続し、記録のカーブを出力できる記録信号の港の出力がある、 |
|
7.12インターフェイス
|
、長い伝送距離は標準的なRS-232通信用インタフェースと装備されていて制御および録音のためのPCに、接続することができる。 |
|
8. 安全防御装置
|
|
| 8.1冷房装置 | 1. 圧縮機の過熱する保護 2.圧縮機の過電流保護 3.圧縮機高低圧力保護 4.圧縮機の油圧の保護（大きいsemi-hermetic圧縮機のために任意） 5.液体の供給の温度のための温度過昇の保護 6.超高度圧力救助の保護 7. Air-cooled:凝縮ファンによって過熱させられる保護 |
| 8.2テスト部屋 |
1. 温度の保護に調節可能
|
| 8.3他の保護 | 1. 総力段階順序および段階の損失の保護（三相電源のために） 2.積み過ぎおよび短絡の保護 3。キャビネットの多数の開始によって引き起こされる冷房装置の失敗警報保護 |
|
9. 使用の状態
|
次の条件はユーザーによって保証される |
| 9.1設置場所 |
1. 換気される地面は水平、十分である
|
| 9.2環境条件 | 1. 温度:5 ℃ | 35 ℃ 2.相対湿度:≤85% 3.空気圧:86kPa | 106kPa |
| 9.3電源の状態 | 電力要求事項: 1。1つの5中心（三相四線式+保安用接地ワイヤー）のケーブル（約4メートル長さ） 2.電圧範囲:AC 380 V 3.正当な頻度変動範囲:（50 ± 0.5） Hz 4。保護地球の地面の抵抗は4Ωよりより少しである 5。ユーザーは設置場所で対応する容量の空気か電源スイッチによって装置を形成するように要求されこのスイッチは装置によって独自に使用されなければならない |
|
9.4最高の流れ
|
Imax≤12A Pmax≤4.5KW |
| 9.5他 | テストの間にテスト部屋のドアを開けるにより部屋で温度および湿気の変動を引き起こす;ドアが多数の時開くか、または開いた長い間残っていればまたはテスト サンプルがテストの間に湿気を出せば、冷房装置の熱交換器は凍るかもしれ、働かない。 |
装置の概観
このテスト部屋はプロダクトまたは材料のための温度および湿気の可変性の環境を模倣する。それは貯蔵の間に高低の温度および湿気のある環境の下で電気の適合試験で広く利用されている、電子工学、器械およびメートルおよび他のプロダクト部品、交通機関および使用法、性能および機械特性のプロダクト帯電変更のための高低の温度そして湿気のある環境に上記のプロダクトの温度の適応性をか材料、特に定めるために。
特徴:
1. 試験制度は適度な構造設計、標準化された製造工程、美しい出現および寛大な出現進み。
2. テスト部屋の主要な機能要素は世界的に有名な決め付けられた物である。テスト部屋に騒音および省エネのよい制御がある。
3. 部品およびアセンブリの一致はよい。主要な機能要素は国際的に決め付けられた会社からテスト部屋の安全そして信頼性を改善する、輸入され長期、高周波使用法の目的を保障できる。
4. 装置によい操作能力、保全性、よい一定温度および耐久性のよい安全性能がある。それは環境を汚さないし、人間の健康を危険にさらさない。
