IEC 61851-22 EVSE IPX9高圧高温水進入テスト部屋
従った標準及び節
この通りがかりIPX9K高圧高温水ジェット機で行くテスト部屋のマッチIEC 60529 IPX9テストの条件、IEC 61851-22クラウス8.4、電気自動車の貸出方式をテストすることを使用される缶によって要求される。
技術的な変数
| 内部のフレーム サイズ | 3000*4000*3000MM （D*W*H） |
| 外のフレーム サイズ | およそ4000*5000*4000 MM （D*W*H） （ガラス家、排水路および地面工学ユーザー独自で扱うため）。 |
| ユーザーで最も大きいサンプル | 2100x900x1000 mm （HxWxL）;サンプル重量:500KG |
| ユーザーで最も小さいサンプル | 500*500*500 mm （HxWxL）;サンプル重量:30KG |
| 散水装置 | イタリアの高圧および高温水ポンプ、高圧および高温水圧のゲージ、高圧および高温電磁弁および高圧および高温油圧管で構成される。 |
| スプレーの水温 | RT~90℃は置くことができる（RTは周囲温度である） |
| 噴霧角度 | サンプルの全体の表面をカバーするスプレー容器噴霧角度はサンプル表面に垂直である。 |
| 水スプレー圧力 | 8000~10000Kpa |
| 水スプレーの流れ | 14~16L/min |
| ノズルとサンプル間の間隔 | 175±25mm |
| 水スプレーの時間 | 30S/m2 （置くことができる） |
| 操作の時間制御方式 |
1s~9999h59min59s （調節可能な）
|
| 表面の受け入れ | プロダクトの上および周囲の側面 |
| 水スプレーの圧力計 | 水スプレー圧力を表示できる |
| 制御システム | タッチ画面の制御システムは私達の会社によって独自に研究され、開発される。 |
| 熱する水漕（定温器） | 1 PC |
| サンプル車の運送 | 500kg |
| ノズルの数 | サンプルの表面に吹きかけるために上に取付けられている3 PC、1;サンプルのまわりで表面に吹きかけるために側面に取付けられている1つ;そしてサンプルの最下表面に吹きかけるために底に取付けられている最終的な1つ。 |
| スプレーの弾道 | 動くS字形の弾道をジェット機の動きの原則として取り、ロボット腕を5つの側面の水スプレーを完了するように設計するのに4つのサーボ モーターを使用しなさい。基本参照テスト時間としてM2のメートルごとの30Sを使うと時間を完了するために、全体の弾道は置き150-300S （5平方メートル）で置くことができる。置くとき、オペレータはプロダクトの次元、長さ、幅および高さに従ってサイズを入れることができる。マニプレータ システムは自動的に整然としたテストのためのテスト連続したトラックを完了する。テストが完了した後、腕は元のポイントに戻り、装置に健全で、軽いプロンプトがある。 |
| サンプル配置方法 |
1. サンプルに荷を積み、荷を下すためにフォークリフトを採用すればフォークリフトの顧客はユーザーによってそれを準備する（製造者は指定を提供する）; 2. 装置のドアにサンプルを持ち上げるために空気車を採用し次にテスト スペースに進むために手動サンプル トラックを頼みなさい。ドアが閉鎖していた後、システムは形式的なテストが遂行することができること促す。 |
| 純粋な給水系統 | 50L/H純粋な水装置を提供し、暖房に水源を提供し、そしてリサイクルのための水に吹きかけなさい。 |
| 電源 | AC380Vの三相五線式、50Hz;力:100KW （負荷無し）について;120A空気スイッチによって別に装備されていて、空気スイッチはワイヤーで縛るターミナルを備えなければなり電源コードは≥50平方メートルである。 |
| 水循環系 |
1) 水源はリサイクルすることができない（電池がテストされた後水源が汚れているので、下水タンクに使用された水を流出させることを推薦する）。 2) ユーザーがリサイクルする水を考慮したら帰りのプールおよびきれいなプールを先立って準備しなさい; 3) パイプラインのユーザーは先立って準備する; 4) 帰りのプールのサイズ:1000*1000*1500mm （D*W*H） 5) 明確な水漕のサイズ:1000*1000*1200mm （D*W*H） 6) 水ろ過装置（任意） ユーザーがリサイクルする水を考慮したら帰りのプールおよびきれいなプールを先立って準備しなさい。 |
| 浄水器装置（、費用は付加的である任意） | 帰りのプールへのテスト プロセス フローの水がきれいなプールの水ポンプによってバッグ フィルタ タンクに、きれいなプールの水ポンプでくまれ、ろ過された水が水漕に戻る後。 |
| 構造材料 | |
| ノズル | SU 304のステンレス製油圧管 |
| 水漕 | ステンレス製SU 304 |
| 電気制御付属品 | シュナイダーおよびOmronのような国際的な有名なブランドを採用しなさい |
装置の概観

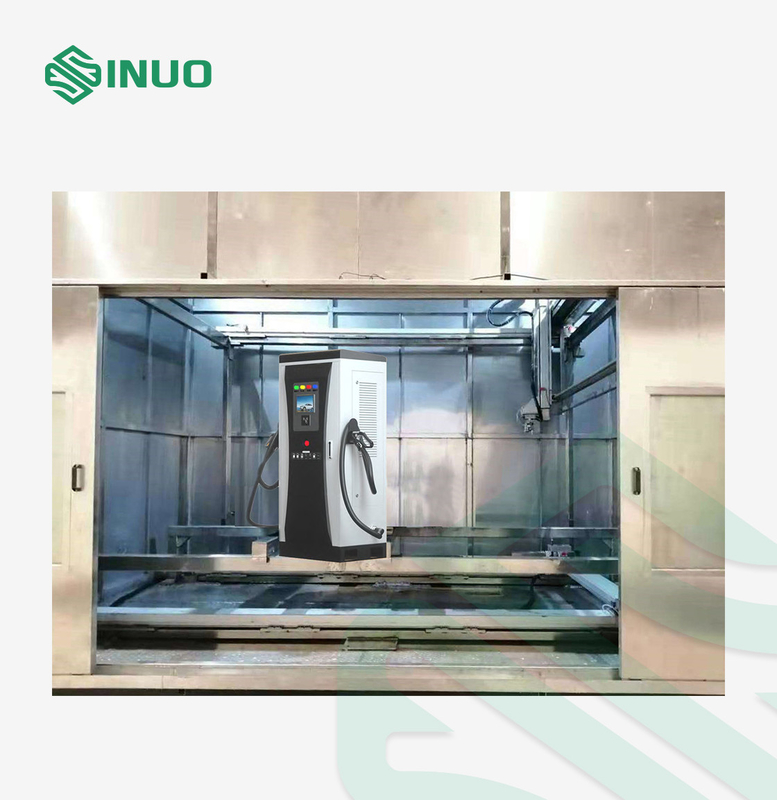

テスト部屋は試験台によって、水貯蔵タンク、制御箱、プロダクト排水の緩衝地帯およびスプレー システムで構成される。テスト部屋次元は顧客の特定のサンプルに従ってカスタマイズすることができる。
暖房装置:
高周波で使用される熱するワイヤーはこのシステムで非常に重要である。熱する管の不適当で物質的な選択は短い耐用年数を過し、漏斗のショートするために傾向がある。それは影響を与える高い条件のユーザーのために非常にで、真剣に生産の点検進歩に不便、苦しむ。従って、会社は陶磁器の熱するフレームの最も最近の新型を開発した。陶磁器材料に高温抵抗、よい絶縁材があり、により漏出および短絡を引き起こさない。中間から挿入される熱するワイヤーはドイツから輸入され、ワイヤー直径は高温抵抗および乾燥した非常に熱い抵抗と厚い。水晶ガラス管は熱するワイヤーの真中で挿入される。その重要な機能は熱するワイヤーが柔らかくなり、落ちることを時赤い熱するワイヤー焼跡防ぐことであり内部の部屋の熱するワイヤーと金属間の接触によって引き起こされた短絡で起因する。
（水漕のヒート パイプ）
（イタリアは高温および高圧水ポンプを輸入した）
（高温および高圧電子流量計）

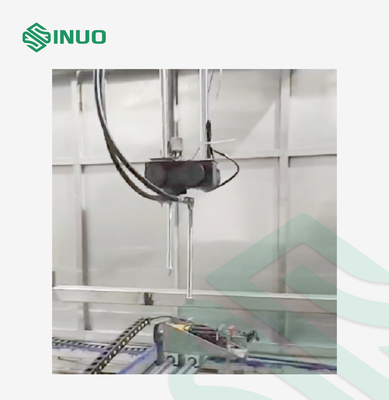

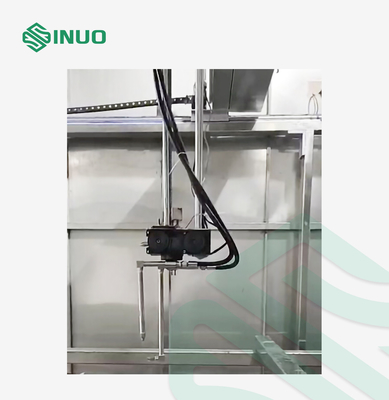

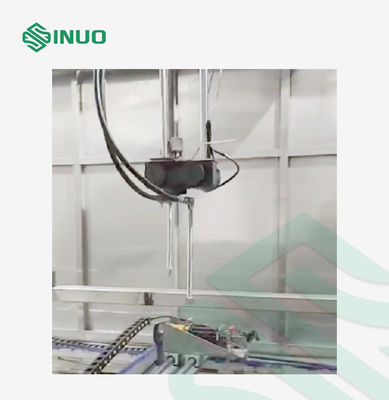

（ノズルおよびサンプル ホールダー）
（水圧の口径測定センサー）
（水圧の口径測定センサー）
主要な構成
| 名前 | ブランドおよび起源 | 量 | 単位 |
| タッチ画面のコントローラー | Siemens | 1 | 置きなさい |
| AC接触器 | フランス シュナイダー | 1 | PC |
| 中間リレー | フランス シュナイダー | 1 | PC |
| フィルター | 台湾 | 1 | PC |
| 回転盤モーター | 台湾STS | 1 | PC |
| センサー | 台湾Fotek | 1 | PC |
| ライトが付いているステンレス鋼 ボタン | 中国 | 1 | PC |
| ヒューズ | 富士 | 1 | PC |
| メイン スイッチ | フランス シュナイダー | 1 | PC |
| 高圧電磁弁 | イタリアMV | 5 | PC |
| リンク パイプライン | 304ステンレス鋼の油圧管 | 5 | PC |
| PLCのコントローラー | Siemens | 1 | PC |
| 電子流量計 | 中国 | 1 | PC |
| 電子圧力センサー | Sinuo | 1 | PC |
| モーター | 台湾STS | 1 | 置きなさい |
| プランジャー ポンプ | タカ | 1 | PC |
