| ブランド名: | Sinuo |
| モデル番号: | SN4412-12CBM |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

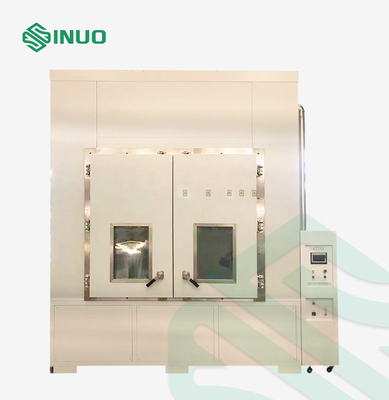

IP5X IP6Xの砂および塵テスト部屋12 CBM
従った標準及び節
IEC60529:エンクロージャ（IPコード）によって」IP5 &IP6の図2.提供される2013年の「保護の度。
技術的な変数
1. 装置の構造および技術:
内部の部屋のサイズ（mm）:2000×2000×3000 （Widthx DepthxHeight）は、カスタマイズすることができる
外的なサイズ（mm）:実寸に応じる2700×2300×4200 （Widthx DepthxHeight）。

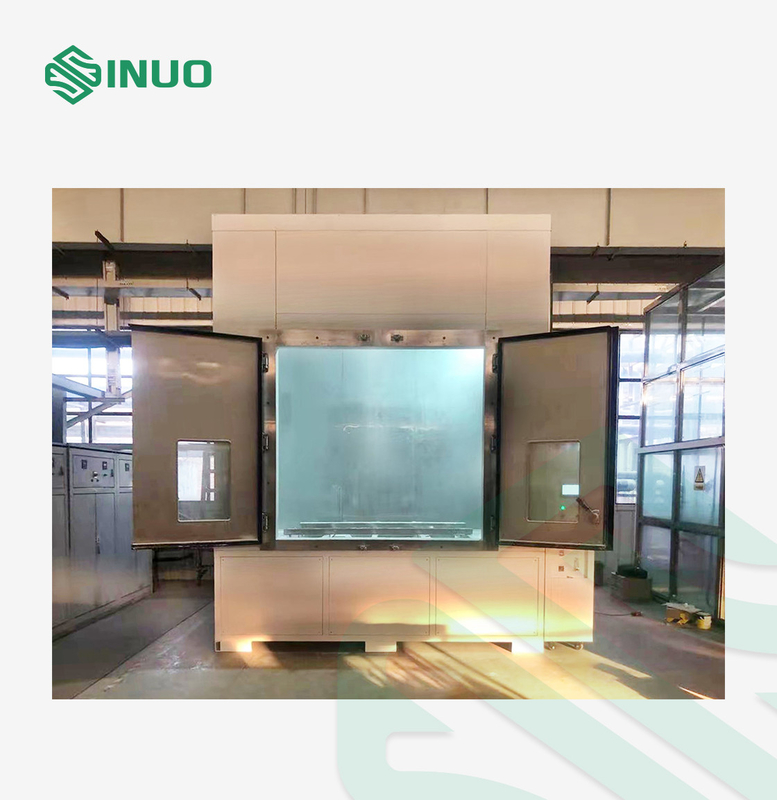

ゲート:二重開放された（各ドアの観察窓と）、単一のドアのサイズ:W900mm*H2500mm.

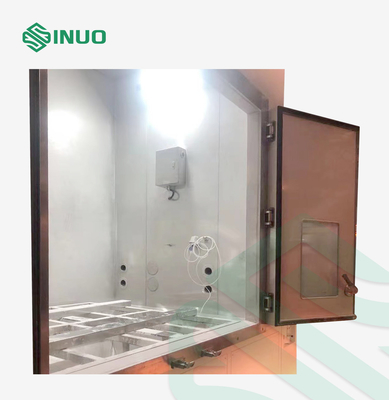

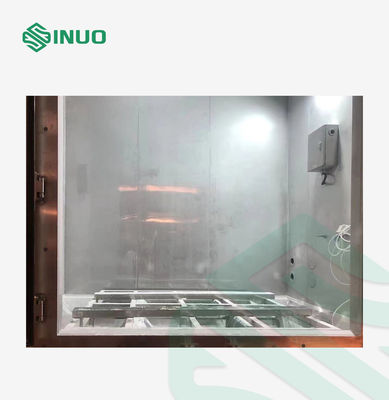

サンプル（ノートを運ぶ柵がある:顧客は）フォークリフトが柵の重い標本を第一に移すことを必要とする場合もあり、標本の1トンに抗できる。
温度較差:RT+10℃~60℃ （暖房および塵のベーキング システム）
湿気範囲:≤85%RH
気流の速度:2m/sよりもっと
塵集中:2~4kg/mの³
塵の指定:乾燥したの75umふるいおよび50um直径ワイヤーが付いている角目を通ることができるタルクの粉
塵の振動時間:調節可能な1S-999H
塵の吹く時間:調節可能な1S-999H
塵の除湿:電気熱する除湿
オペレーティング・モード:プログラム モード、固定価値モード
制御システム:埋め込まれた大画面のLCDのタッチ画面
救い、印刷するデータ
鉛の穴:φ50 mm;シーリング プラグを使って
部屋はさみ金:201ステンレス鋼を使用して
中間の部分:絶縁材の層
部屋ボディは色の鋼板から成っている
安全保護:ファンの過電流警報、力段階の損失、段階順序の保護;事故の場合には自動シャットダウンそして断ち切られた電源
負荷がなかったりとき、表示機能の温度そして湿気の検出システムがなければならない
電源:三相380V、50Hz
2. タルクの粉は金属の網を通してろ過するべきである。ワイヤー直径は50μmであり、網サイズは75μmである。タルクの粉の量は1立方メートルのテスト部屋あたり2kgであり、使用の数は20回を超過しない。システムはテスト部屋の中断された塵の均一密度を維持できる。
3. 被験者の貝はテスト部屋に置かれる。貝の圧力は真空ポンプによって大気圧の下で保たれるべきである。テスト部屋の空気圧はまたテスト部屋の圧力の周期的な変更を達成するために変えることができる。
4. テストの目的は装置に部屋の空気を引くのに圧力相違を使用することである。ポンプ容積はDUTの貝の容積80倍のであり、ポンプの体積流量は1時間あたりの貝の容積を60倍の超過しない。もし圧力相違が2kPaを超過すればどんな状況においても。
5. 器械はテストが異常なとき安全を保障する非常停止装置を備えている。
6. 密封されたテスト部屋のふた（ドア）は確実に密封される。テスト部屋の内部の壁は伝導性材料から成り、静電気の蓄積を避けるために基づいている。
7. システムにテストの後で塵の回復および処置の機能がある。
装置の概観
砂の塵テスト部屋は電気および電子プロダクト、車およびオートバイの予備品およびシールの密封の部品のために適しているおよびエンクロージャの砂および塵の抵抗容量のテスト。電気および電子プロダクトの使用、貯蔵、輸送の性能、車およびオートバイの予備品およびシールを砂および塵の環境の下で検出するため。
試験装置は理性的使用し、人間化されたPLCの制御システムは良質の201ステンレス鋼から、試験装置の内部、中間である絶縁材の層、エンクロージャである色の鋼板成っている。そしてそれにまた大きい観察窓および手動ワイパー装置がある。機密保持はよい。
砂および塵テスト部屋はIEC60529イチジクに従って2 IP5XおよびIP6X設計され、製造される。
主要な構成:
| 名前 | 単位 | ブランドか起源 | QTY | 注目 |
| タッチ画面 | 置きなさい | MECG | 1 | これらは参照だけのためである |
| AC接触器 | PC | CHINT | 1 | |
| 中間リレー | PC | Omro | 1 | |
| 照らされたボタン | PC | ONPOW | 1 | |
| ヒューズ | PC | CHINT | 1 | |
| メイン スイッチ | PC | CHINT | 1 | |
| PLC | PC | XINJE | 1 | |
| 真空ポンプ | 置きなさい | 価値 | 1 | |
| 気流のメートル | PC | Wangda | 1 |
